3.2 Sensor

ACHTUNG! Alle Trimmer sind voreingestellt und dürfen nicht verdreht werden!
interes Gehäuse
Der Sensor wird über ein internes 4-adriges Kabel mit der Elektronik verbunden und wird hierdurch
mit der benötigten Speisespannung von 24 VDC versorgt. Dieses Kabel darf auf keinen Fall entfernt
oder verändert werden. Das Messsignal (unlineares mA Signal) des Aufnehmers (Sensor) wird über
das interne Sensorkabel an die Auswerteelektronik übermittelt und verarbeitet.
externes Gehäuse
Der Sensor wird über ein externes 4-adriges abgeschirmtes Kabel (Länge wie geordert z.B. 6 Meter)
mit der Elektronik an der 5-pol. Sensorbuchse verbunden und wird hierdurch mit der benötigten Spei-
sespannung von 24 VDC versorgt. Das Messsignal (unlineares mA Signal) des Aufnehmers (Sensor)
wird über das externe Sensorkabel an die Auswerteelektronik übermittelt und verarbeitet.
Flansch Dosen
Power supply :
Nr.: Bezeichnung:
1 L1
2 PE
3 N

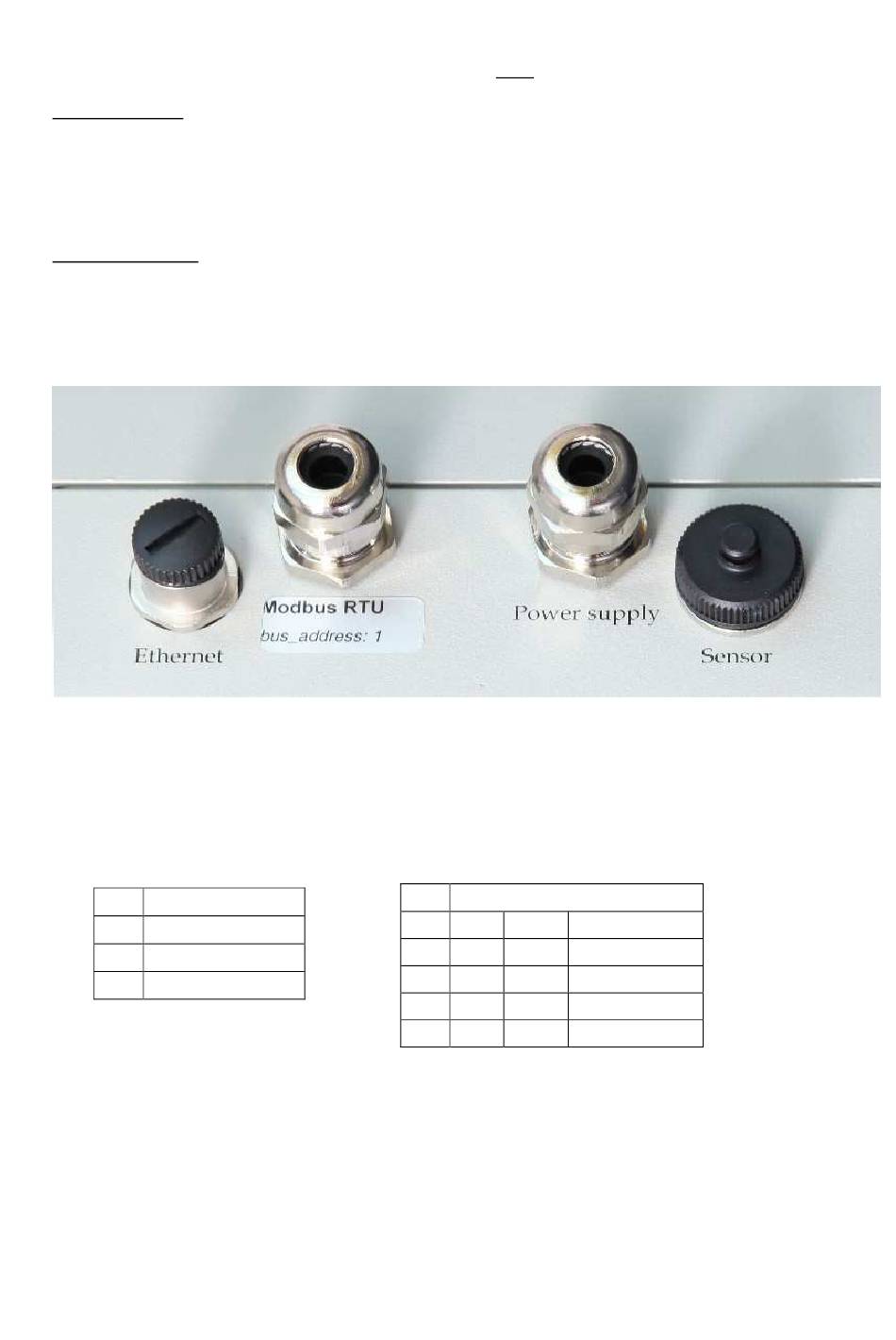

Abb. 9) Außenseite des VARIOMASS FB Gehäuse
*optional nur auf Anfrage möglich
Fieldbus:
Nr.: Bezeichnung:
1 A Mbus RS485
2 A Mbus RS485
3 NC -
4 B Mbus RS485
5 B Mbus RS485
