Baumer PA406 Betriebsanleitung
Prozessanzeige
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Baumer PA406
Inhaltszusammenfassung für Baumer PA406

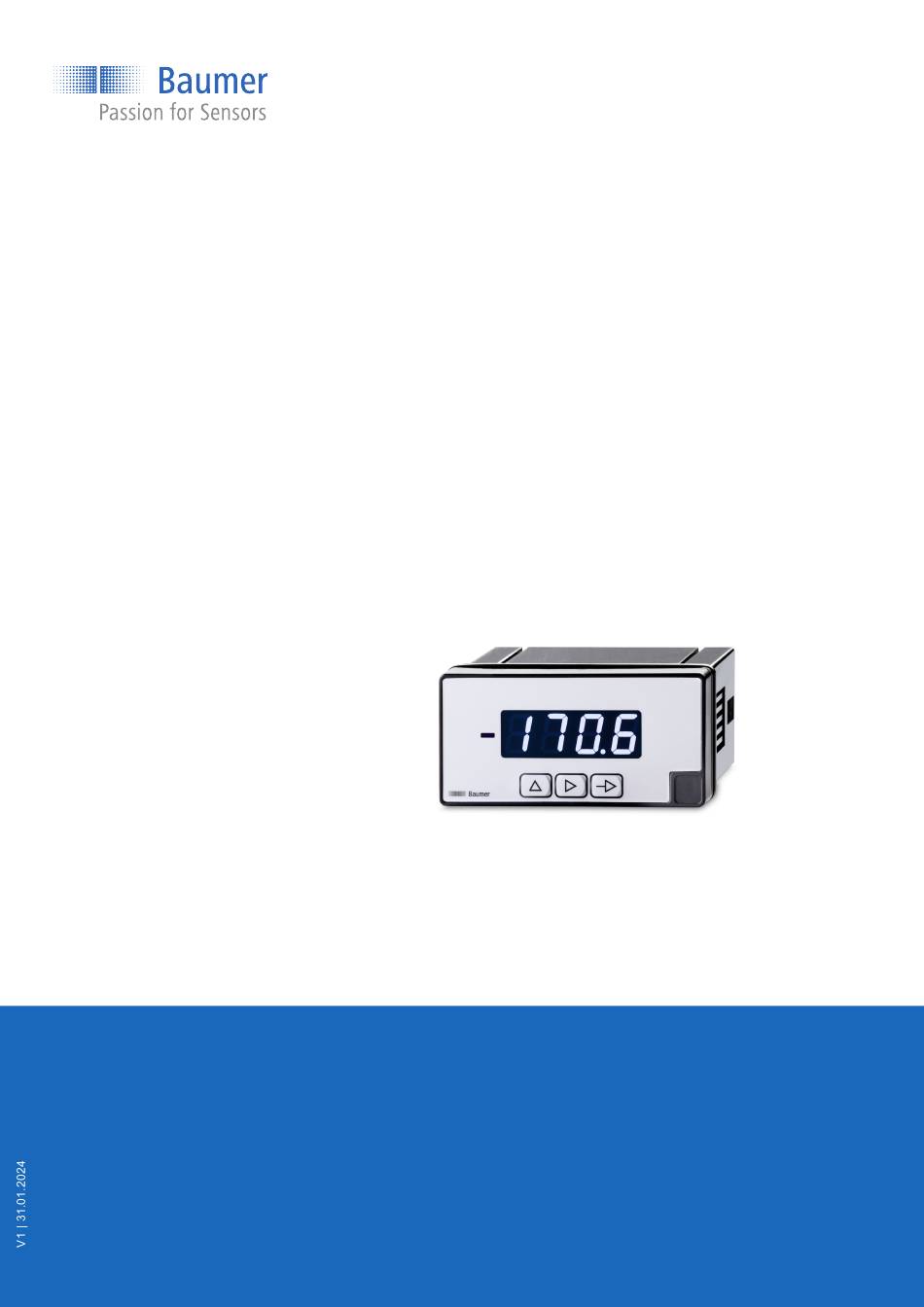

- Seite 1 Betriebsanleitung PA406 Prozessanzeige...
-
Seite 2: Inhaltsverzeichnis
5 Schnittstellen............................... 11 LED-Anzeige ............................11 6 Betriebsfunktionen............................13 Konfiguration Eingangssignal......................13 Konfiguration der Anzeige........................15 Konfiguration der Grenzwertausgänge ....................18 Konfiguration des Analogausgangs ....................21 Grenzwerte setzen ..........................23 Programmierebene über Code schützen .................... 24 Betriebsanleitung PA406 | V1... - Seite 3 Baumer Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 Blockdiagramm der Konfigurationsmodule ..................12 Abb. 2 Grenzwertausgänge – Zeitverzögerung....................18 Abb. 3 Grenzwertausgänge – asymetrische Hysterese ................. 18 V1 | PA406 Betriebsanleitung...
-
Seite 4: Zu Diesem Dokument
Schnittstellen. Das Handbuch beschreibt die Funktionen und soll bei der Installation und Verwendung der Software über deren Schnittstellen helfen. Die aufgeführten Abbildungen sind Beispiele. Abweichungen liegen jederzeit im Ermessen von Baumer. Das Handbuch ist ein ergänzendes Dokument zur vorhandenen Produktdokumentati- Mitgeltende Dokumente Als Download unter www.baumer.com: ▪... -
Seite 5: Warnhinweise In Dieser Anleitung
Kennzeichnet eine Gefährdung mit geringem Risiko, die leichte oder mittlere Körperverletzung zur Folge haben könnte, wenn sie nicht vermieden wird. HINWEIS Kennzeichnet eine Warnung vor Sachschäden. INFO Kennzeichnet praxisbezogene Informationen und Tipps, die einen optimalen Einsatz der Geräte ermöglichen. V1 | PA406 Betriebsanleitung... -
Seite 6: Allgemeine Funktionsweise
Messwerten in industriellen Einsatzgebieten. Für Spannung ±10 V oder Strom ±20 mA Für Temperatursensoren Pt100-3 Drähte Anzeigebereich linearisierbar LED Anzeige, 4-stellig, programmierbar 2 Grenzwertvorgaben 1 Relaisausgang Analogausgang 4...20 mA Sollwertgeber 4...20 mA DIN-Gehäuse 96 x 48 mm Betriebsanleitung PA406 | V1... -
Seite 7: Prozessanzeige Montieren
Bereiten Sie den Ausschnitt gemäss Massangaben vor. b) Schieben Sie das Gerät (1) mit der Dichtung (2) in den Ausschnitt. c) Sichern Sie das Gerät von hinten mit dem Spannrahmen (3). d) Schliessen Sie das Gerät elektrisch an. V1 | PA406 Betriebsanleitung... -
Seite 8: Prozessanzeige Elektrisch Anschliessen
Strom/Spannung IN- / Sensorversorgung - n.c. n.c. n.c. 20mA IN+ Sensorversorgung +24V 10V / 200V IN+ Thermoelement Pt100 Thermo- Pt100 B Common Thermo+ Pt100 A n.c. n.c. n.c. Pt100 B n.c. n.c. n.c. n.c. n.c. n.c. Betriebsanleitung PA406 | V1... -
Seite 9: Anschlussbeispiele
EXC- OUT+ OUT- EXC+ V IN+ Eingang Strom 4 Draht Sensor, Prozessanzeige Externe Sensor extern versorgt Sensor- versorgung OUT+ OUT- I IN+ 3 Draht Sensor, Prozessanzeige Externe Sensor extern versorgt Sensor- versorgung OUT+ OUT- I IN+ V1 | PA406 Betriebsanleitung... - Seite 10 2 Draht 4 ... 20 Prozessanzeige Externe Sensor mA Sensor, ex- Sensor- versorgung tern versorgt OUT+ I IN+ 2 Draht 4 ... 20 Prozessanzeige Sensor mA Sensor OUT+ EXC+ I IN+ Eingang Temperatur Pt100 Pt100 Thermoelement Thermoelement Betriebsanleitung PA406 | V1...
-
Seite 11: Schnittstellen
Der Modus PROG erlaubt die vollständige Konfiguration der Prozessanzeige. Funktion im Modus Pos. Bezeichnung PROG Display 4-stellige LED-Anzeige Label Position für Einheitenaufkleber Aufruf Modus PROG Auswahl der Programmier- Taste zeile MIN/MAX-Anzeige Digit/Funktion Auswahl Taste – Inkrementieren des gewähl- Taste ten Digits Status-LED V1 | PA406 Betriebsanleitung... - Seite 12 Programmierung gespeichert. HINWEIS Der Einstieg in die Programmierung kann in der Programmierebene gesperrt werden. Die ver- schiedenen Programmierzeilen können dann nur visualisiert aber nicht geändert werden. Beim Einstieg in die Programmierebene erscheint dann an Stelle von Betriebsanleitung PA406 | V1...
-
Seite 13: Betriebsfunktionen
Art des Standardsignals. Eingangssignal Spannung Eingangssignal Strom Bestätigen Sie Ihre Auswahl mit Eingangssignal Spannung Wählen Sie mit der Taste die den Spannungsbereich. Auswahl: Standardsignal ±10 V Auswahl: Spannung ±200 VDC Bestätigen Sie Ihre Auswahl mit V1 | PA406 Betriebsanleitung... - Seite 14 Konfigurieren Sie den Anzeige-Offset. Programmierbar von -9,9 bis +99 Einheiten je nach Auflösung. Mit dem Offset-Wert kann eine vorhandene Differenz zwischen dem tat- sächlichen Wert und dem gemessenen Wert kompensiert werden. Bestätigen Sie Ihre Auswahl mit Betriebsanleitung PA406 | V1...
-
Seite 15: Konfiguration Der Anzeige
Es müssen nur die zugeordneten Anzeigewer- wert 1 te über die Tastatur eingegeben werden (Teach-Modus). Anzeige- wert 2 Messwert 1 Messwert 2 Konfiguration der Anzeige INFO Es können nur die Konfigurationsparameter für das gewählte Eingangssignal ausgewählt wer- den. V1 | PA406 Betriebsanleitung... - Seite 16 Positionierung Dezimalpunkt, gilt für dSP1 und dSP2. Zweiter Messwert Tastatur Eingabe von -9999 bis 9999. Anzeigewert zum zweiten Messwert Der hier eingegebene Wert wird angezeigt, wenn das Eingangssignal den zweiten Messwert erreicht. Bereich von -9999 bis 9999 Betriebsanleitung PA406 | V1...
- Seite 17 Stellt die Grenzfrequenz des Tiefpassfilters (Fc) ein, mit dem das Gerät unerwünschte Schwan- kungen der Anzeige glättet. Programmierbar von 0 bis 9 mit der Taste Eine Erhöhung des Filterwertes dämpft die Reaktionszeit der Anzeige. Der Wert 0 deaktiviert den Filter. Bestätigen Sie Ihre Auswahl mit V1 | PA406 Betriebsanleitung...
-
Seite 18: Konfiguration Der Grenzwertausgänge
Abb. 2: Grenzwertausgänge – Zeitverzögerung Asymetrische Hysterese Die Hysterese wird in Anzeige-Einheiten von 0 bis 9999 programmiert. Diese wirkt nur beim Ausschalten der Grenzwertausgänge. Grenzwert 1 Hysterese Grenzwert 2 Hysterese Relais = HIGH Relais = Abb. 3: Grenzwertausgänge – asymetrische Hysterese Betriebsanleitung PA406 | V1... - Seite 19 Wert des Ausgangssignals Absoluter Wert der Differenz zwischen Eingangs - und Ausgangssignal Bestätigen Sie Ihre Auswahl mit PA406 wird nicht als Sollwertgeber verwendet Wählen Sie mit der Taste den Wert des Eingangssignals aus. HIGH = Aktiv bei Anzeigewert ≥ Grenzwert LOW = Aktiv bei Anzeigewert ≤...
- Seite 20 Wert des Eingangssignals aus. Normally open Normally closed Bestätigen Sie Ihre Auswahl mit Funktion des Relaisausgangs Zeitverzögerung Hysterese Verzögerung oder Hysterese-Wert Programmierung der Verzögerung (dLY) von 0 bis 99 s oder Hysterese (HYS) von 0 bis 9999 Anzeigeeinheiten. Betriebsanleitung PA406 | V1...
-
Seite 21: Konfiguration Des Analogausgangs
Oberer Analogwert Bei diesem Anzeigewert erreicht der Analogausgang seinen Endwert. Wert einstellbar von -9999 bis 9999. Unterer Analogwert Ab diesem Anzeigewert beginnt die Entwicklung des Analogausganges. Wert einstellbar von -9999 bis 9999.. Bestätigen Sie Ihre Auswahl mit V1 | PA406 Betriebsanleitung... - Seite 22 Hinweis: Der letzte Wert wurde seit mindestens 1 Minute nicht mehr geän- dert. Ein beliebiger Wert zwischen -9999 bis 9999 kann voreingestellt werden. Bestätigen Sie Ihre Auswahl mit Wert muss zwischen den eingestellten oberen und unteren Grenzwerten lie- gen. Betriebsanleitung PA406 | V1...
-
Seite 23: Grenzwerte Setzen
Es ist möglich, die Tastatur zu sperren/entsperren, um eine Änderung des Sollwerts zu verhin- dern. Drücken Sie die Taste , die Meldung [CodE] wird angezeigt. Drücken Sie die Taste 5 Sekunden lang, um das Menü zum Sperren/Entsperren aufzurufen. V1 | PA406 Betriebsanleitung... -
Seite 24: Programmierebene Über Code Schützen
Konfigurationsmodul ist nicht geschützt yes: Konfigurationsmodul ist geschützt Ja, alle Konfigurationsmodule sind zum Ändern geschützt und das Gerät verlässt die Programmierebene. Code ändern Hier kann der Code geändert werden, das Gerät speichert den neuen Code und verlässt die Programmierebene. Betriebsanleitung PA406 | V1... - Seite 28 Baumer Germany GmbH & Co. KG Bodenseeallee 7 DE-78333 Stockach www.baumer.com...
