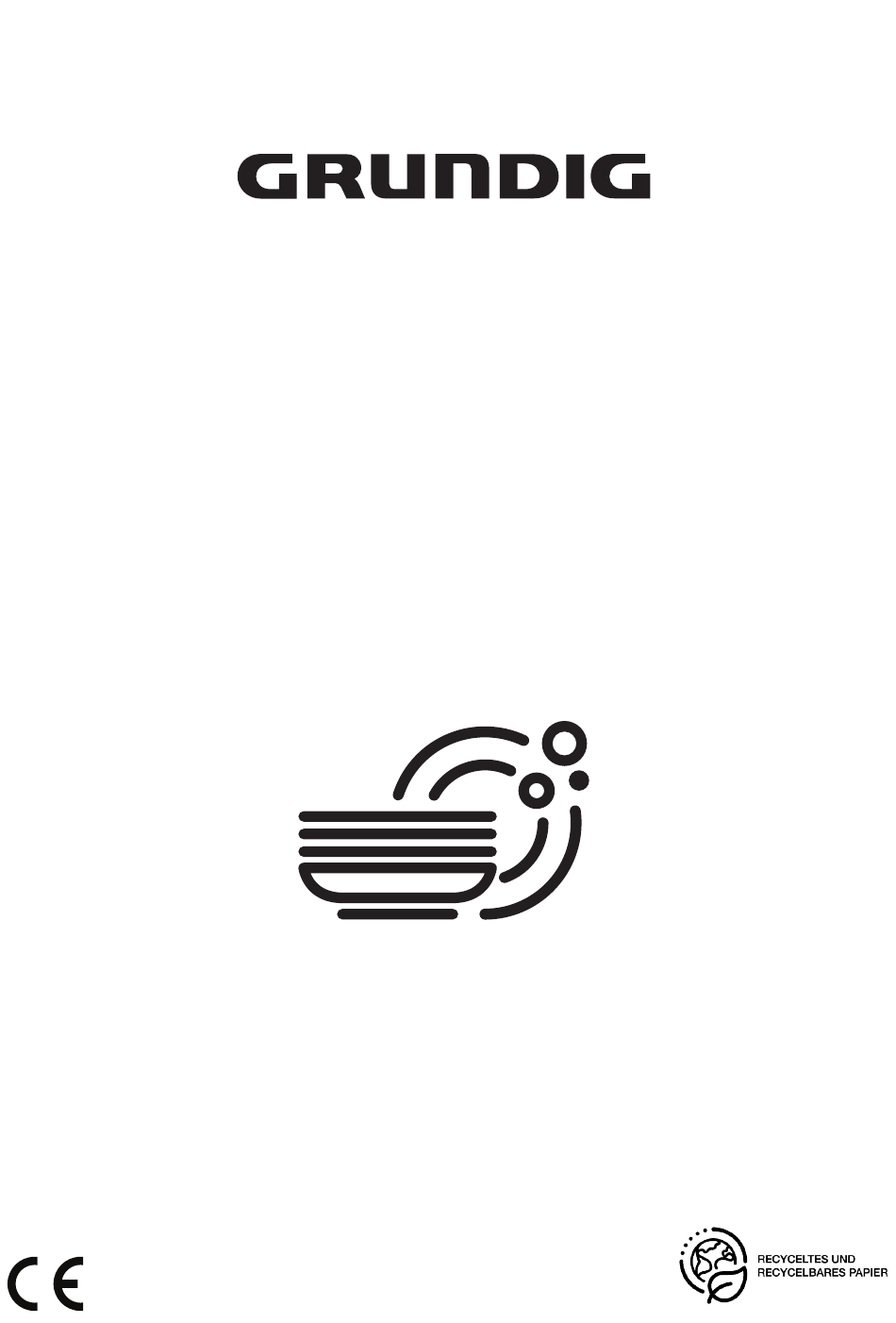

- Seite 1 Geschirrspüler Bedienungsanleitung GNLP4510DC GNLP4510GBC GNUP4512XC GNVP4512X 15 7955 0200_AA_GRUNDIG_E9H_DE/ 26-02-24.(15:26)
- Seite 2 Liebe Kundin, lieber Kunde, bitte lesen Sie diese Bedienungsanleitung vor Verwendung des Geräts. Vielen Dank, dass Sie sich für dieses Gerät von Grundig entschieden haben. Wir wünschen uns, dass Sie mit Ihrem neuen Gerät, das mit hochwertigen und hochmodernen Technologien gefertigt wurde, voll und ganz zufrieden sein werden.
- Seite 3 INHALT 1 SICHERHEITSHINWEISE (Höhenverstellbare) Profibesteckablage am unteren Korb ............ 27 Bestimmungsgemäßer Gebrauch...... 4 Flaschenhalter am unteren Korb ..... 28 Sicherheit von Kindern, schutzbedürftigen Höhenverstellbare Ablage am oberen Korb..28 Personen und Haustieren ........4 TrayMaster ............28 Elektrische Sicherheit ........5 Einstellen der Höhe des oberen Korbs ....
- Seite 4 Von Kunden genutzte Sicherheitshinweise Bereiche in Hotels, Motels und • In diesem Abschnitt finden anderen Unterkünften. Sie Hinweise, die für Ihre Jugendherbergen und und die Sicherheit anderer Pensionen. Personen unerlässlich sind. Dieses Gerät darf Halten Sie sich unbedingt nur zum Reinigen von an diese Hinweise, damit es Haushaltsgeschirr eingesetzt nicht zu Verletzungen oder...
- Seite 5 Elektrische Sicherheit Elektrogeräte können Vor Aufstellung, Wartung, für Kinder und Haustiere Reinigung, Reparaturen und gefährlich sein. Kinder und Transport muss unbedingt der Haustiere dürfen nicht mit Netzstecker gezogen werden. dem Gerät spielen, darauf klettern oder hineinsteigen. Falls das Netzkabel beschädigt ist, muss es Vergessen Sie nicht, zur Vermeidung möglicher die Tür des Geräts zu...
- Seite 6 Sicherheit zur Installation Berühren Sie den • Prüfen Sie zur Netzstecker nicht mit feuchten Inbetriebnahme des Geräts oder gar nassen Händen! die Informationen in der Ziehen Sie den Stecker aus Bedienungsanleitung und der Steckdose, indem Sie am den Installationsanweisungen Stecker und nicht am Kabel und stellen Sie sicher, dass greifen.
- Seite 7 sodass heißer Dampf an, die locker, deplatziert, entweichen kann. Dieser kann gebrochen, verschmutzt ernsthafte Verbrennungen und oder fettig ist oder das Verletzungen verursachen Risiko birgt, mit Wasser in und Ihren Möbeln schaden. Kontakt zu kommen, bspw. durch von der Arbeitsplatte Installieren Sie das Gerät heruntertropfende nicht in der Nähe von...
- Seite 8 bzw. beschädigtes Gerät Geschirrspülmittel sind stark nicht in Betrieb. Trennen Sie alkalisch und können bei das Gerät in diesem Fall von Verschlucken sehr gefährlich der Stromversorgung (oder sein. Lassen Sie sie nicht mit schalten Sie die zugehörige Haut und Augen in Kontakt Sicherung aus), drehen Sie kommen, und halten Sie den Wasserhahn zu und...
- Seite 9 Wärmepumpe Bewegen Sie das Produkt Bei Modellen,die mit vertikal. Wenn Sie das Wärmepumpen ausgestattet Produkt kippen müssen, wurden: halten Sie es 4 Stunden lang Stellen Sie sicher, dass aufrecht, bevor Sie es starten. der Lufteinlass des Ihre Maschine gehört Geschirrspülers geöffnet und zur neuesten Kategorie gut belüftet ist.
- Seite 10 Sie werden mit dem Allgemeine Informationen Warnsymbol informiert, wenn zur Wärmepumpe der Heizwiderstand aktiviert Um Leistungsverluste wird. in Abhängigkeit von der Das Wärmepumpensystem Umgebungstemperatur wird deaktiviert, wenn der zu vermeiden, kann die Heizwiderstand aktiviert wird. Widerstandsheizung zusammen mit dem Informationen zur Wärmepumpensystem Entsorgung aktiviert werden.
- Seite 11 wird; in diesem Fall ist die Abholung des Hinweise zum Recycling Altgerätes für den Endnutzer kostenlos. Helfen Sie mit, alle Materialien Die vorstehenden Pflichten gelten auch zu recyceln, die mit diesem für den Vertrieb unter Verwendung von Symbol gekennzeichnet sind. Fernkommunikationsmitteln, wenn die Entsorgen Sie solche Vertreiber Lager- und Versandflächen...
- Seite 12 Technische Daten Hinweis für Prüfinstitutionen: Für Leistungstests erforderliche Daten Maximale Spülkapazität (prüfen stellen wir auf Anfrage bereit. Bitte senden Sie das Typenschild und die Sie Ihre Anfrage per E-Mail an folgende Tabelle mit Programmdaten und Adresse: Durchschnittsverbrauchswerten in der dishwasher@standardloading.com Kurzanleitung) Höhe (prüfen Sie das Bitte fügen Sie Ihrer E-Mail folgende...
- Seite 13 Ihr Geschirrspüler Überblick 1. Oberer Korb 2. Mittlerer Sprüharm 3. Unterer Sprüharm 4. Besteckkorb (je nach Modell) 5. Tür 6. Typenschild 7. Bedienfeld 8. Spülmittelbehälter 9. Unterer Korb 10. Filter 11. Salzbehälterdeckel 12. Obere Korbschiene 13. Oberer Besteckschublade (je nach Modell) 14.
- Seite 14 Installation Der richtige Aufstellungsort Am Aufstellungsort dieses Geräts darf Lesen Sie zunächst den Abschnitt sich keine abschließbare, Schiebe- „Sicherheitshinweise“! oder Klapptür befinden, die ein Wenn Sie Ihr Gerät betriebsbereit vollständiges Öffnen der Gerätetür machen, achten Sie darauf, dass verhindert. sich Stromversorgung, Wasserzulauf und Wasserablauf in einwandfreiem Stellen Sie das Gerät so auf, dass Zustand befinden, ehe Sie sich an den...
- Seite 15 Zulässige Wassertemperatur: bis 25 °C (60 °C für Geräte mit WaterProtect+; Bitte lesen Sie den Abschnitt WaterProtect+) Der Geschirrspüler darf nicht an Untertischgeräte zur Warmwasserbereitung oder Durchlauferhitzer angeschlossen werden. HINWEIS Verwenden Sie keinen alten oder gebrauchten Wasserzulaufschlauch mit Ihrem neuen Gerät. Verwenden Sie den neuen Wasserzulaufschlauch, der mit dem Gerät geliefert wurde.
- Seite 16 WaterProtect+ Elektroanschluss (modellabhängig) Schließen Sie das Gerät an eine Das System WaterProtect+ schützt vor Schutzkontaktsteckdose an, die mit Wasserlecks, die am Gerät auftreten einer ausreichend dimensionierten können. Damit das elektrische System Sicherung abgesichert wurde – nicht beschädigt wird, darf kein Wasser mit schauen Sie sich dazu die Tabelle dem Ventilkasten des Systems in Kontakt „Technische Daten“...
- Seite 17 Wasserenthärtungssystem Vorbereitungen einstellen Die Reinigungsleistung verbessert sich, Lesen Sie zunächst den Abschnitt wenn das Wasserenthärtungssystem richtig „Sicherheitshinweise“! eingestellt wird. Lesen Sie „Kurzanleitung - Tipps zum Energiesparen Wasserenthärtungssystem einstellen“ Wenn Sie die folgenden Hinweise beachten, in dieser Bedienungsanleitung! können Sie Ihr Gerät besonders ökologisch Die Regeneration des und energiesparend einsetzen.
- Seite 18 Steinsalz. Andernfalls könnte die Leistung des Systems mit der Zeit nachlassen. Beim Anlauf des Geräts wird der Salzbehälter mit Wasser gefüllt. Füllen Sie daher Salz ein, bevor Sie die Maschine in Betrieb nehmen. 1. Zum Einfüllen des Salzes nehmen Sie zunächst den unteren Korb aus dem Gerät.
- Seite 19 Füllen Sie das Spülmittel erst kurz vor Sie können etwa 2 kg Salz in den dem Einschalten des Geräts in den Salzbehälter einfüllen. Spülmittelbehälter; schauen Sie sich dazu 5. Setzen Sie den Deckel wieder auf den bitte die nachstehende Abbildung an. Salzbehälter, ziehen Sie ihn an.
- Seite 20 Rand gefüllt wird. Füllen Sie Spülmittel Benutzen Sie bei Kurzprogrammen bis zur 15-cm³- oder bis zur 25-cm³- keine Tab-Spülmittel, da diese eine Markierung des Spülmittelbehälters gewisse Zeit und Temperatur zum ein – je nach Beladung des Auflösen brauchen. Geschirrspülers und/oder Verschmutzungsgrad des Geschirrs.
- Seite 21 Wenn Sie von Pulver- zu Tab- 2. Füllen Sie den Behälter bis zur MAX- Spülmitteln wechseln: Markierung. 1. Sorgen Sie dafür, dass Salz- und Klarspülerbehälter gefüllt sind. 2. Stellen Sie die Wasserhärte auf die maximale Einstellung ein, lassen Sie das Gerät einmal leer arbeiten. 3.
- Seite 22 Dinge, die nicht im • Geben Sie stark verschmutzte und größere Teile in den unteren Korb, Geschirrspüler gereinigt werden platzieren Sie kleine, empfindliche und dürfen leichte Teile im oberen Korb. • Reinigen Sie niemals mit • Legen Sie tiefes Geschirr wie Zigarettenasche, Wachs oder Stearin, Schüsseln, Gläser und Pfannen Politur, Farbstoffen, Chemikalien usw.
- Seite 23 Falsche Platzierung Beispiele zu Geschirr- Platzierungen Unterer Korb Oberer Korb Falsche Platzierung 23/DE...
- Seite 24 Besteckkorb Besteckkorb (je nach Modell) (je nach Modell) Im Besteckkorb werden Besteck wie Im Besteckkorb werden Besteck wie Messer, Gabeln, Löffel etc. besonders Messer, Gabeln, Löffel etc. besonders gründlich gereinigt. gründlich gereinigt. Da sich der Besteckkorb an Da sich der Besteckkorb an unterschiedlichen Stellen platzieren lässt unterschiedlichen Stellen platzieren lässt (A, B), kann bei Bedarf mehr Platz für...
- Seite 25 Umklappbare Geschirrhalter des Umklappbare Geschirrhalter des unteren Korbs unteren Korbs (je nach Modell) (je nach Modell) Mit den umklappbaren Geschirrhaltern Mit den umklappbaren Geschirrhaltern (A) am unteren Korb lässt sich größeres (A) am unteren Korb lässt sich größeres Geschirr (z. B. Pfannen, Schüsseln etc.) in Geschirr (z.
- Seite 26 TrayMaster-Halterungen SoftTouch Weinglaskorb (je nach Modell) (je nach Modell) Nutzen Sie die Halterungen zum Spülen Mit dem SoftTouch Weinglaskorb im von Backblechen und -rosten im unteren unteren Korb Ihres Geräts können Sie Korb. zerbrechliche Gläser sicher waschen. Beachten Sie zur Auswahl geeigneter Programme und Funktionen den Abschnitt Zusatzfunktionen.
- Seite 27 (Höhenverstellbare) 3. Ablage in eine aufrechte Position bringen (C). Profibesteckablage am unteren Korb 4. Ablage nach unten schieben und mit den Nasen fixieren (D). (je nach Modell) Diese Einrichtung am unteren Korb ermöglicht das problemlose Spülen von besonders, Schöpfkellen oder Messern o.ä..
- Seite 28 Flaschenhalter am unteren Korb TrayMaster (je nach Modell) (je nach Modell) Der Flaschenhalter dient zum Spülen von Sie können die TrayMaster verwenden, tiefen Gefäßen mit großer Öffnung. Wenn wenn Sie ein Backblech in Ihrem unteren der Flaschenhalter nicht benötigt wird, kann Korb waschen möchten.
- Seite 29 Einstellen der Höhe des oberen 1. Um den Korb anzuheben, halten Sie die Drähte des Korbs und ziehen Sie Korbs den Korb mit beiden Händen nach (je nach Modell) oben, während sich der Korb in der Der Höhenverstellmechanismus für den untersten Position befindet (B).
- Seite 30 Umklappbare Geschirrhalter am Flaschen- und Geschirrhalter am oberen Korb unteren Korb (je nach Modell) (je nach Modell) Sie können die umklappbaren Der Flaschen- und Tellerhalterteil im Geschirrhalter nutzen, wenn Sie mehr mehr unteren Korb (A) ist konzipiert, um das Platz für Ihr Geschirr im oberen Korb der Waschen von schmutzigem Küchengeschirr Maschine benötigen.
- Seite 31 Flexible Besteckschublade (je nach Modell) In der flexiblen Besteckschublade reinigen Sie Besteck wie Gabeln, Löffel usw. besonders gründlich, indem Sie es zwischen den Stäben am Korb platzieren. Wenn sich die mittlere Ablage in der unteren Position befindet, können Sie Gegenstände wie Espressotassen, Löffel usw.
- Seite 32 Bedienung Gerät vorbereiten Lesen Sie zunächst den Abschnitt 1. Öffnen Sie die Gerätetür. „Sicherheitshinweise“! 2. Geben Sie das Geschirr wie in der Lesen Sie die „Kurzanleitung“ vor Bedienungsanleitung beschrieben in diesem Abschnitt. das Gerät. Ein-/Austaste 3. Vergewissern Sie sich, dass sich Nach der Betätigung der Ein-/Austaste oberer und unterer Sprüharm frei leuchtet die Betriebsanzeige auf.
- Seite 33 Zusätzliche Funktionen Um dem Programm zusätzliche Funktionen hinzuzufügen: Die Spülprogramme der Maschine sind so 1. Gewünschtes Spülprogramm ausgelegt, dass sie unter Berücksichtigung auswählen. der Schmutzmenge und der Beschaffenheit 2. Wenn Sie eine Zusatzfunktion des in der Maschine zu spülenden auswählen, leuchtet die Anzeige der Geschirrs die beste Reinigungsleistung Zusatzfunktion auf.
- Seite 34 MultiTab (T) HygieneCare Funktion (H) (abhängig vom Modell) (abhängig vom Modell) Je nach Wasserhärte des Konzipiert für den Einsatz, wenn Leitungswassers sorgt es für eine bessere mehr Hygiene beim Geschirrspülen Trocknungsleistung beim Verwenden von erforderlich ist. Diese Funktion erhöht die Multitabs, die als 2in1, 3in1, 4in1, 5in1, All- Spültemperaturen im gewählten Zyklus in-One usw.
- Seite 35 Express Funktion (F) Active Self Cleaning Funktion Aus / Ein (abhängig vom Modell) Indem das gewählte Programm mit höherem Druck und höherer Temperatur spült, verkürzt es die Reinigungszeit und reduziert die Wassermenge. Funktionen im Einstellungsmenü (abhängig vom Modell) Zusätzliche Funktionen unter den IonFresh-Funktion Aus / Ein Einstellungen Ihres Geschirrspülers sind (abhängig vom Modell)
- Seite 36 Doormatic Funktion (K) Ändern der Warntonlautstärke (Abhängig vom Modell) 1. Drücken Sie nach dem Einschalten Die „Doormatic“-Funktion Ihrer Maschine Ihres Geräts die Menütaste für 3 erhöht die Trocknungseffizienz Ihrer Sekunden. Maschine und spart Energie. Bei einigen Modellen ermöglicht das Wenn Sie diese Funktion aktivieren, wird einmalige Drücken der Menütaste den die Tür Ihrer Maschine am Ende des Zugriff auf das Einstellungsmenü.
- Seite 37 1. Wählen Sie zuerst das Programm und Die Zeitverzögerung lässt sich nur vor Zusatzfunktionen nach Bedarf, drücken Beginn des Programms einstellen. Sie dann die Zeitverzögerungstaste. Programme starten 2. Wenn Sie die Zeitverzögerungstaste drücken, erscheint „00:30“ in der Drücken Sie nach Auswahl von Programm Infozeile, die Zeitverzögerungsanzeige und Zusatzfunktionen die Start-/Pause-/ beginnt zu blinken.
- Seite 38 Programmende Salzanzeige ( Nach dem Abschluss des Die Salzanzeige im Display informiert Spülprogramms erklingt ein Tonsignal Sie darüber, ob sich noch genügend Salz und erinnert Sie daran, das Gerät zur Wasserenthärtung im Gerät befindet. auszuschalten. Das Tonsignal warnt Werfen Sie also hin und wieder einen Blick Sie in bestimmten Intervallen, dann darauf.
- Seite 39 Reinigung und Pflege Filter reinigen Damit Ihr Gerät stets einwandfrei arbeiten Lesen Sie zunächst den Abschnitt kann, sollten Sie die Filter mindestens „Sicherheitshinweise“! einmal wöchentlich reinigen. Schauen Sie Ziehen Sie den Netzstecker und drehen nach, ob Lebensmittelrückstände in den Sie das Wasser ab, bevor Sie mit der Filtern verblieben sind.
- Seite 40 Schlauchfilter reinigen Verunreinigungen des Wassers (wie zum Beispiel Sand, Schmutz, Rost usw.) können Ihren Geschirrspüler beschädigen. Dies wird durch den Schlauchfilter im Wasserzulaufschlauch verhindert. Überprüfen Sie Filter und Schlauch regelmäßig, reinigen Sie Schlauch und Filter bei Bedarf. 4. Reinigen Sie alle drei Filter mit einer 1.
- Seite 41 Sprüharme reinigen Zum Ausbauen und Reinigen der unteren Sprüharmbaugruppe halten Sie sie an den Damit Ihr Gerät stets einwandfrei in der Abbildung gezeigten Punkte (C) mit arbeiten kann, sollten Sie die Sprüharme einer Hand fest und ziehen Sie sie nach mindestens einmal pro Woche reinigen.
- Seite 42 Problemlösung Fehlercode Ursache Lösung E01 Warnung Fehler bei der 1-Fehler-Algorithmus aktiviert Wasserfüllung des 2-Zyklus endet. P1 blinkt Gehäuses Wenn der Fehler kontinuierlich (abhängig vom Modell) angezeigt wird, 1-Strom abschalten. 2-Schließen Sie das Ventil. 3-Wenden Sie sich an den autorisierten Kundendienst. E02 Warnung Warnung vor Kontrollieren Sie die...
- Seite 43 Das Gerät arbeitet nicht. • Der Netzstecker ist nicht eingesteckt. >>> Prüfen Sie ob der Netzstecker eingesteckt ist. • Die Sicherung ist durchgebrannt. >>> Überprüfen Sie Ihre Haussicherungen. • Das Wasser ist abgestellt. >>> Überzeugen Sie sich davon, dass der Wasserzulauf geöffnet ist.
- Seite 44 Das Geschirr wird nicht richtig trocken. • Das Geschirr wurde nicht richtig im Gerät platziert. >>> Platzieren Sie das Geschirr so, dass sich kein Wasser darauf sammeln kann. • Zu wenig Klarspüler. >>> Prüfen Sie die Klarspüler-Anzeige, geben Sie bei Bedarf Klarspüler hinzu.
- Seite 45 Kalkflecken bleiben am Geschirr zurück, Gläser werden milchig • Zu wenig Klarspüler. >>> Prüfen Sie die Klarspüler-Anzeige, geben Sie bei Bedarf Klarspüler hinzu. Erhöhen Sie die Klarspülermenge. • Wasserhärteeinstellung zu gering oder zu wenig Salz >>>Ermitteln Sie die Wasserhärte Ihrer Wasserversorgung, prüfen Sie die Wasserhärteeinstellung. •...
- Seite 46 • Aggressive Reinigungsmittel (wie Bleichmittel) wurden verwendet. >>> Bei Kontakt mit aggressiven Reinigungsmitteln (wie Bleichmitteln) können sich Beschädigungen von Metalloberflächen einstellen, die zu einer Vielzahl von Problemen führen können. Verzichten Sie unbedingt auf aggressive Reinigungsmittel. • Metallgegenstände (insbesondere Messer) wurden für andere Zwecke missbraucht.
- Seite 47 Das Geschirr wird verkratzt. Küchenutensilien aus Aluminium und solche, die Aluminium enthalten, sollten nicht im Geschirrspüler gereinigt werden. • Salz tritt aus. >>> Sorgen Sie dafür, dass beim Einfüllen kein Salz verschüttet wird. Verschüttetes Salz kann zu Kratzern führen. Achten Sie darauf, dass der Deckel des Salzbehälters nach dem Befüllen fest geschlossen wird.
- Seite 48 Geschirr oder Küchenutensilien wurden beschädigt. • Das Geschirr wurde nicht richtig im Gerät platziert. >>> Platzieren Sie das Geschirr wie in der Anleitung beschrieben. • Die Körbe wurden überladen. >>> Überladen Sie die Körbe nicht. Nach Programmschluss verbleibt Wasser im Geschirrspüler. •...
