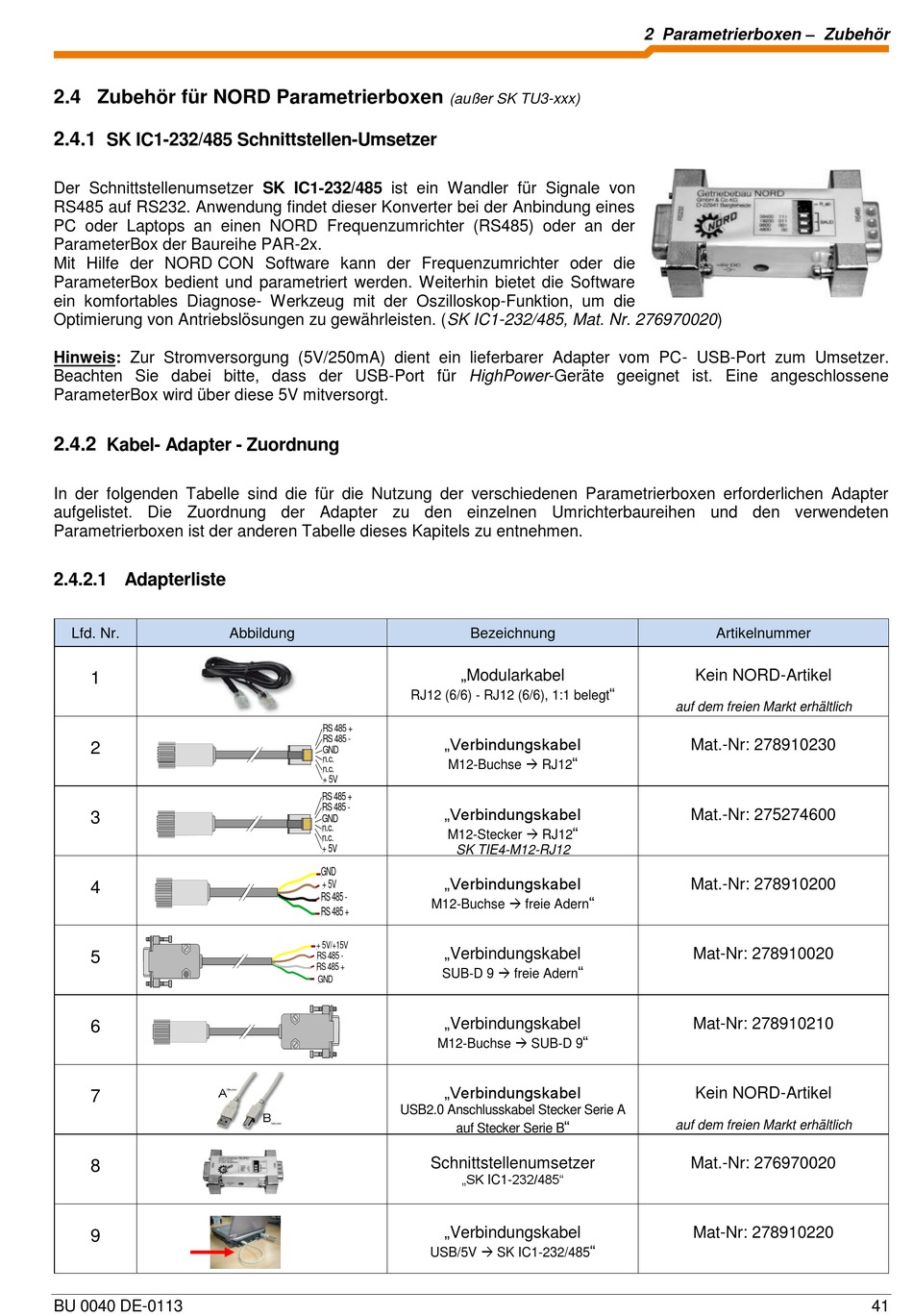

2.4 Zubehör für NORD Parametrierboxen
2.4.1
SK IC1-232/485 Schnittstellen-Umsetzer
Der Schnittstellenumsetzer SK IC1-232/485 ist ein Wandler für Signale von
RS485 auf RS232. Anwendung findet dieser Konverter bei der Anbindung eines
PC oder Laptops an einen NORD Frequenzumrichter (RS485) oder an der
ParameterBox der Baureihe PAR-2x.
Mit Hilfe der NORD CON Software kann der Frequenzumrichter oder die
ParameterBox bedient und parametriert werden. Weiterhin bietet die Software
ein komfortables Diagnose- Werkzeug mit der Oszilloskop-Funktion, um die
Optimierung von Antriebslösungen zu gewährleisten. (SK IC1-232/485, Mat. Nr. 276970020)
Hinweis: Zur Stromversorgung (5V/250mA) dient ein lieferbarer Adapter vom PC- USB-Port zum Umsetzer.
Beachten Sie dabei bitte, dass der USB-Port für HighPower-Geräte geeignet ist. Eine angeschlossene
ParameterBox wird über diese 5V mitversorgt.
2.4.2
Kabel- Adapter - Zuordnung
In der folgenden Tabelle sind die für die Nutzung der verschiedenen Parametrierboxen erforderlichen Adapter
aufgelistet. Die Zuordnung der Adapter zu den einzelnen Umrichterbaureihen und den verwendeten
Parametrierboxen ist der anderen Tabelle dieses Kapitels zu entnehmen.
2.4.2.1 Adapterliste
Lfd. Nr.
1
2
3
4
5
6
7
8
9
BU 0040 DE-0113
Abbildung
RS 485 +
RS 485 -
GND
n.c.
n.c.
+ 5V
RS 485 +
RS 485 -
GND
n.c.
n.c.
+ 5V
GND
+ 5V
RS 485 -
RS 485 +
+ 5V/+15V
RS 485 -
RS 485 +
GND
USB2.0 Anschlusskabel Stecker Serie A
(außer SK TU3-xxx)
Bezeichnung
„Modularkabel
RJ12 (6/6) - RJ12 (6/6), 1:1 belegt
„Verbindungskabel
"
M12-Buchse RJ12
„Verbindungskabel
"
M12-Stecker RJ12
SK TIE4-M12-RJ12
„Verbindungskabel
M12-Buchse freie Adern
„Verbindungskabel
"
SUB-D 9 freie Adern
„Verbindungskabel
"
M12-Buchse SUB-D 9
„Verbindungskabel
"
auf Stecker Serie B
Schnittstellenumsetzer
„SK IC1-232/485"
„Verbindungskabel
USB/5V SK IC1-232/485
2 Parametrierboxen – Zubehör
Artikelnummer
Kein NORD-Artikel
"
auf dem freien Markt erhältlich
Mat.-Nr: 278910230
Mat.-Nr: 275274600
Mat.-Nr: 278910200
"
Mat-Nr: 278910020
Mat-Nr: 278910210
Kein NORD-Artikel
auf dem freien Markt erhältlich
Mat.-Nr: 276970020
Mat-Nr: 278910220
"
