AVM Fritz!Box 7490 Kurzanleitung Seite 2

2.

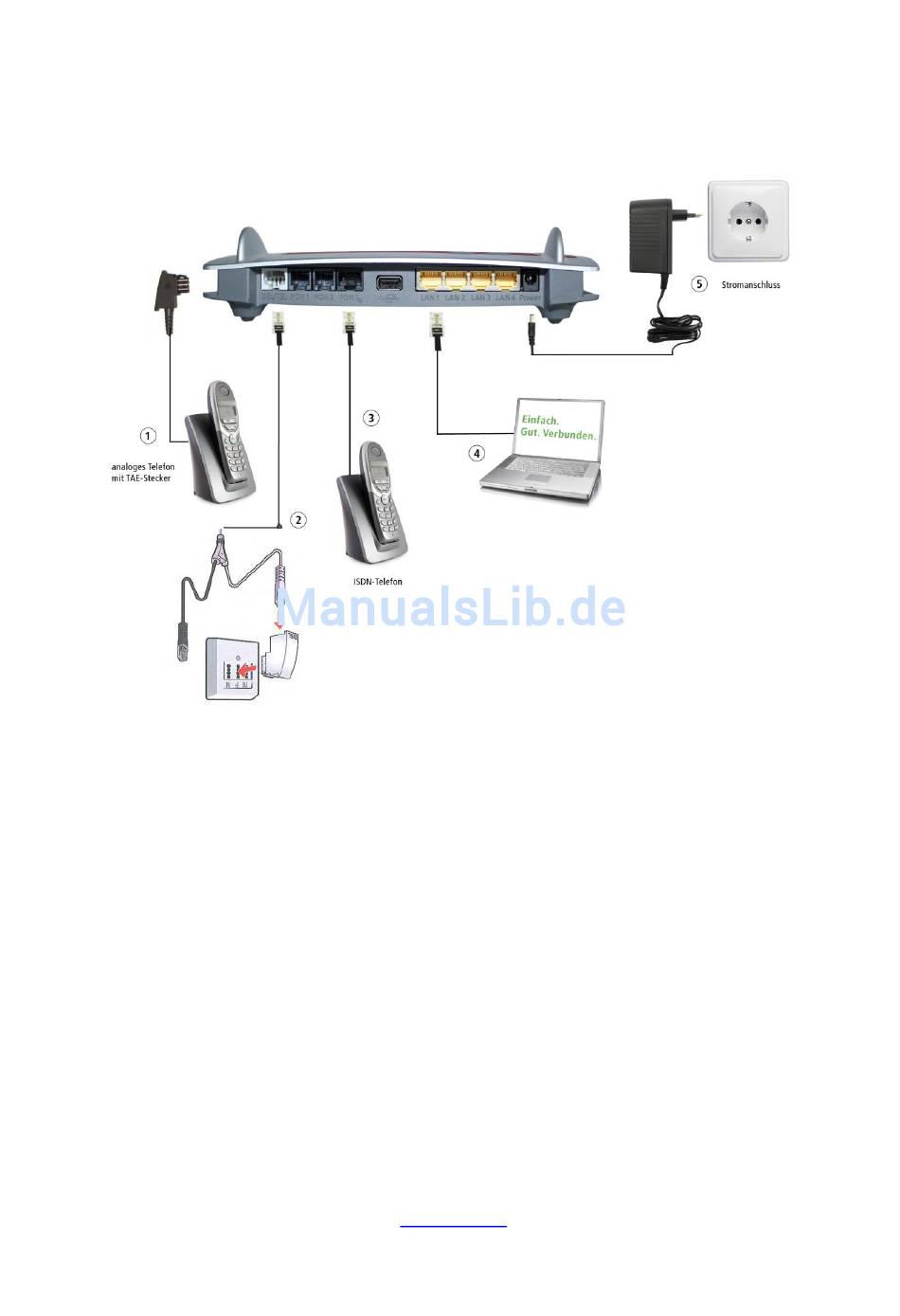

Schließen Sie die FRITZ!Box bitte wie folgt an:
Das schwarze
Kabelende bleibt
frei/wird nicht
benötigt
• Stecken Sie den „grauen" Adapter mit der Aufschrift DSL auf das Kabelende mit
der Bezeichnung „Splitter DSL" und verbinden Sie dieses mit der Telekom TAE Dose
•
Ein Splitter wird nicht mehr benötigt.
• Das Kabelende „Fritz!Box DSL/TEL" stecken Sie an der Fritz!Box in die Buchse „DSL/TEL".
• Die Box synchronisiert nun bis die Lampe „Power/ DSL" dauerhaft leuchtet.
• Verbinden Sie den PC mit der LAN Buchse der FRITZ!Box (gelbes Kabel).
• Um Einstellungen an Ihrer FRITZ!Box vornehmen zu können, starten Sie einen Webbrowser
(z.B. Internetexplorer).
• Geben Sie in der URL Zeile „fritz.box" oder „http://192.168.178.1" ein.
• Die WLAN-Einstellungen können unter der Kategorie "WLAN" vorgenommen werden.
Die FRITZ!Box 7490 ist jetzt bereits internetfähig –
3.
anschließen und fertig (plug & play !).
D.h. die FRITZ!Box ist bereits mit einer SWU Werkskonfiguration vorbereitet. Es müssen keine
weitere Einstellungen für den Internetzugang vorgenommen werden. Sie benötigen keine
Zugangsdaten für den Internetzugang, bitte keine Änderung an den Zugangsdaten
vornehmen.
Einrichtungshinweise für Internettelefonie sowie weitere Informationen finden Sie im Handbuch
zur FRITZ!Box im Downloadcenter auf www.swu.de.
Stand: 15.09.2015, Seite 2 von 7
