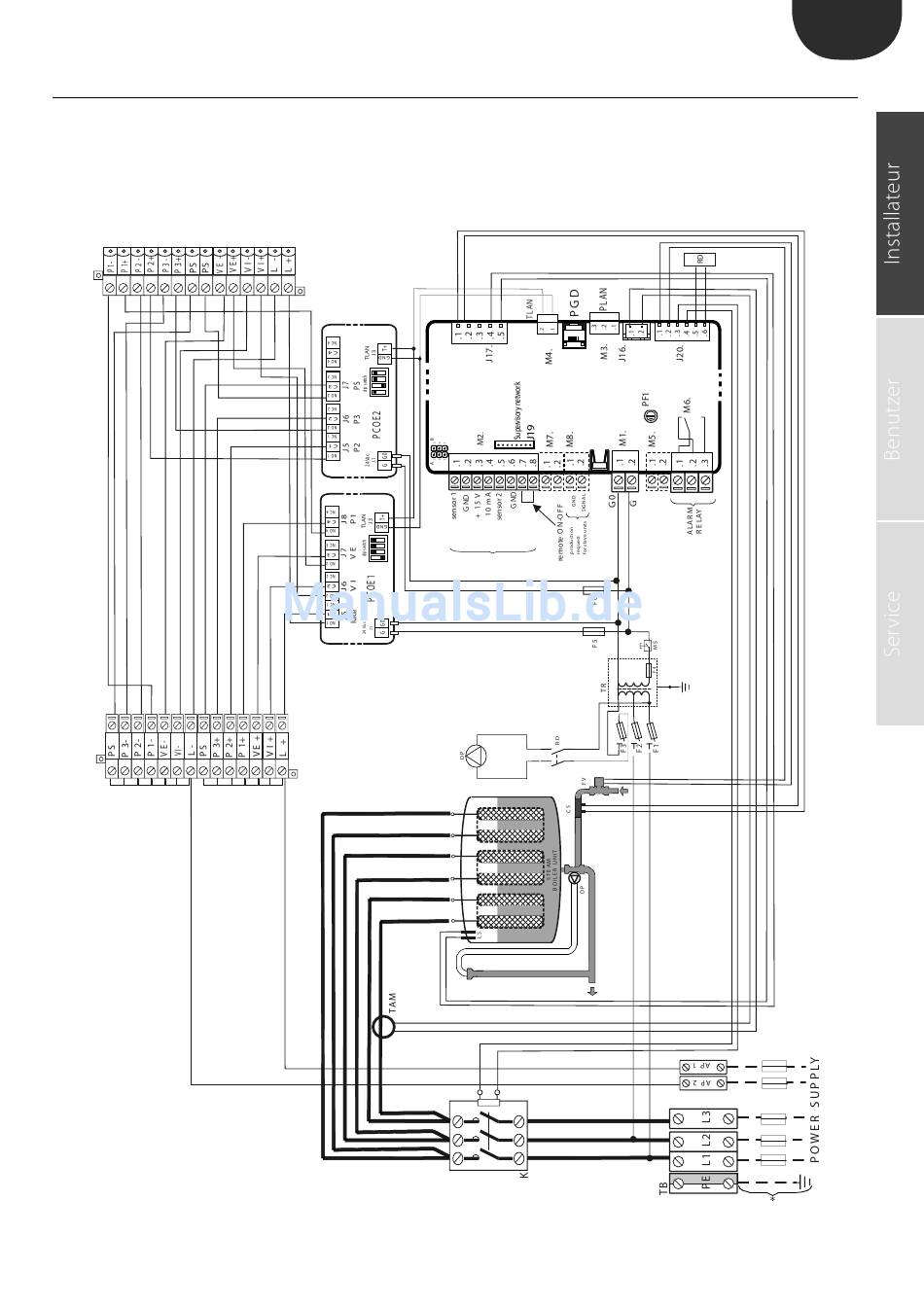

11.3 Schaltplan für dreiphasige Modelle UE025...UE065
Legende:
TB
Netzanschluss-Klemmleiste
K
Schaltschütz
F1-F2 Sicherung Primärwicklung
F3
Sicherung Pumpe
F4
Sicherung Sekundärwicklung
Utenze / Utilities
(**) Achtung: Für die Konfi gurationen und Anschlüsse des Stromwandlers siehe Absatz 12.1
TR
Transformator
MS
Handschalter
FV
Zulaufventil
DP
Abschlämmpumpe
Fig. 11.c
LS
Hochstandselektroden
CS
Leitfähigkeitsmesser
F5-F6 Sicherung PCOe
TAM
Externer Stromwandler
41
"Wellness" +0700063DE - rel. 1.4 - 25.09.2015
