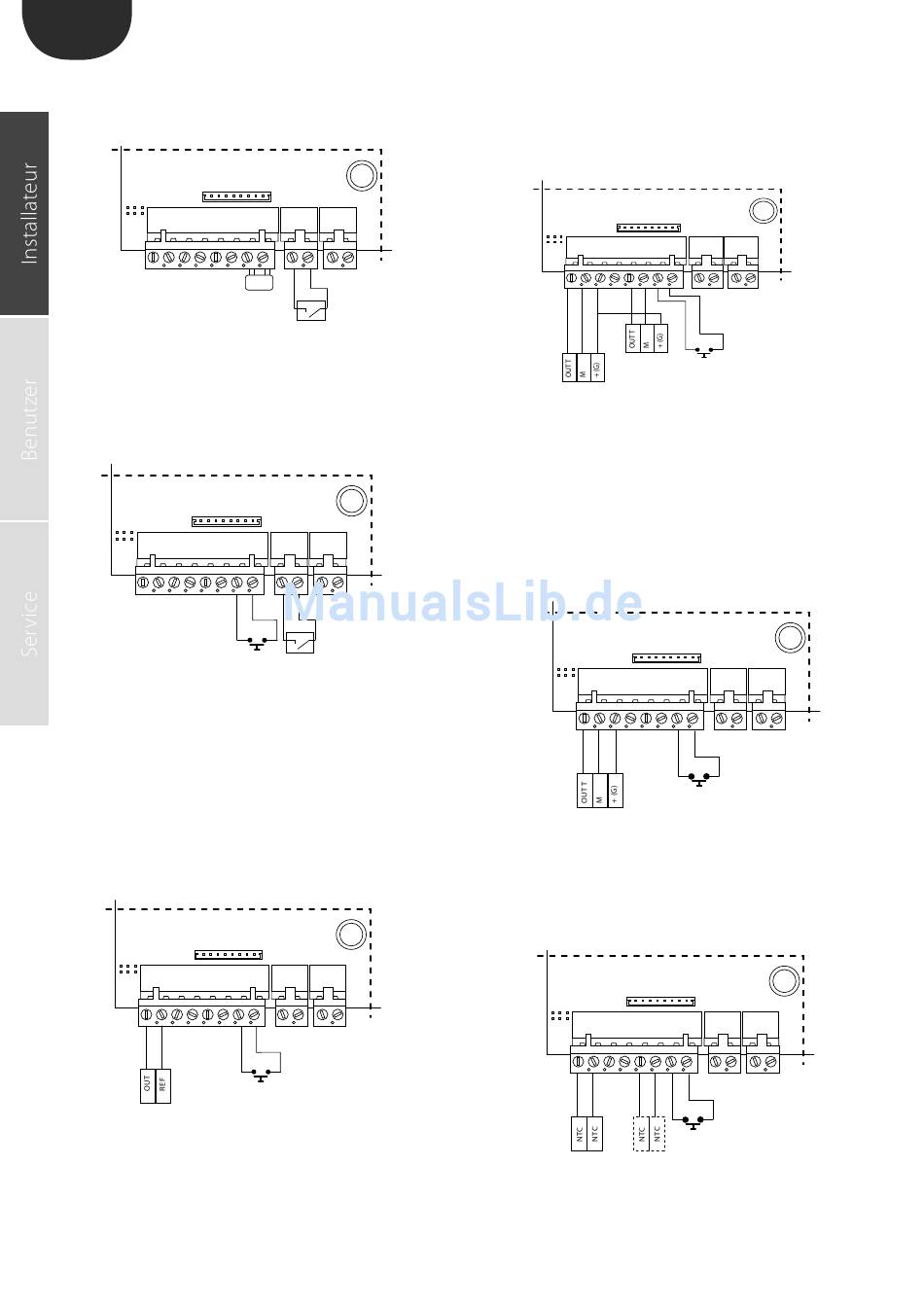

FEUCHTEREGLER (EIN/AUS)
•
Die Ausgänge M7.1 und M7.2 an einen Feuchteregler anschließen.
•
Die Ausgänge M2.7 und M2.8 überbrücken .
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
FEUCHTEREGLER und REMOTE-KONTAKT (EIN/AUS)
•
Die Ausgänge M7.1 und M7.2 an einen Feuchteregler anschließen .
•
Die Ausgänge M2.7 und M2.8 an einen Remote-Kontakt anschließen
(bspw.: Schalter, Timer,...).
•
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
2. Aktivierung und Regelung der Dampfproduktion anhand:
EXTERNEM PROPORTIONALREGLER
•
Die Ausgänge M2.7 und M2.8 an einen Remote-Kontakt anschließen
oder überbrücken.
•
Die Ausgänge M2.1 und M2.2 an einen externen Regler anschließen.
•
Der Befeuchter kann für den Empfang eines der folgenden Signale
programmiert werden:
Spannung: 0...1 Vdc, 0...10 Vdc, 2...10 V
Strom: 0...20 mA, 4...20 mA
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
Das Bezugspotenzial (Null) des externen Reglers muss an die Klemme
GND (M2.2) anschlossen werden, das Steuersignal an die Klemme M2.1.
"Wellness" +0700063DE - rel. 1.4 - 25.09.2015
M.7
M.8
M.7.1 M.7.2
Fig. 4.e
M.7
M.8
M.7.1 M.7.2
Fig. 4.f
M.7
M.8
Fig. 4.g
REGELUNG MIT ZWEI AIRBLUE- FEUCHTEFÜHLER
•
Die Ausgänge M2.7 und M2.8 an einen Remote-Kontakt anschließen
oder überbrücken.
•
Den Hauptfühler an die Klemmen M1.2, M2.2 und M2.3 anschließen.
•
Den zweiten Fühler an die Klemmen M2.3, M2.5 und M2.6 anschließen.
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
REGELUNG MIT AIRBLUE-TEMPERATURFÜHLER
An den Befeuchter können sowohl aktive Fühler (mit Spannungs-
oder Stromsignal) als auch passive NTC-Temperaturfühler (variabler
Widerstand) angeschlossen werden.
Anschluss eines aktiven AirBlue-Fühlers:
•
Die Ausgänge M2.7 und M2.8 an einen Remote-Kontakt anschließen
oder überbrücken.
•
Den Temperaturfühler an die Klemmen M1.2, M2.2 und M2.3
anschließen.
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
Anschluss eines AirBlue-NTC-Fühlers:
Die Ausgänge M2.7 und M2.8 an einen Remote-Kontakt anschließen oder
überbrücken.
Den NTC-Fühler an die Klemmen M1.2, M2.2 anschließen.
Den zweiten NTC-Fühler, falls vorhanden, an die Klemmen M2.5, M2.6
anschließen.
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
16
M.7
M.8
Fig. 4.h
M.7
M.8
Fig. 4.i
M.7
M.8
Fig. 4.j
