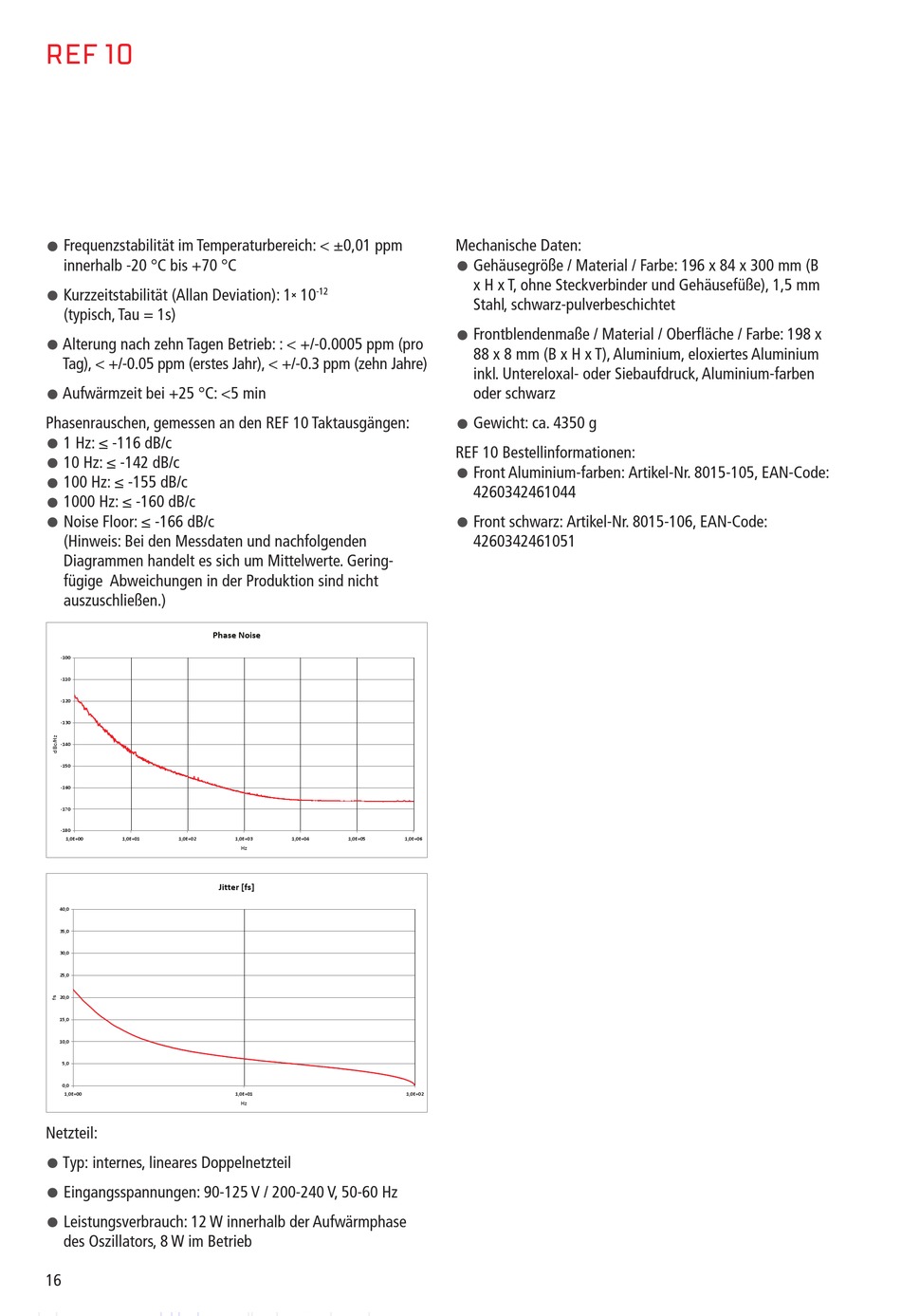

Mutec REF 10 Bedienungsanleitung Seite 16

REF 10
•
Frequenzstabilität im Temperaturbereich: < ±0,01 ppm
innerhalb -20 °C bis +70 °C
•
Kurzzeitstabilität (Allan Deviation): 1× 10
(typisch, Tau = 1s)
•
Alterung nach zehn Tagen Betrieb: : < +/-0 .0005 ppm (pro
Tag), < +/-0 .05 ppm (erstes Jahr), < +/-0 .3 ppm (zehn Jahre)
•
Aufwärmzeit bei +25 °C: <5 min
Phasenrauschen, gemessen an den REF 10 Taktausgängen:
•
1 Hz: ≤ -116 dB/c
•
10 Hz: ≤ -142 dB/c
•
100 Hz: ≤ -155 dB/c
•
1000 Hz: ≤ -160 dB/c
•
Noise Floor: ≤ -166 dB/c
(Hinweis: Bei den Messdaten und nachfolgenden
Diagrammen handelt es sich um Mittelwerte . Gering-
fügige Abweichungen in der Produktion sind nicht
auszuschließen .)
-100
-110
-120
-130
-140
-150
-160
-170
-180
1,0E+00 1,0E+01 1,0E+02
40,0
35,0
30,0
25,0
20,0
15,0
10,0
5,0
0,0
1,0E+00
Netzteil:
•
Typ: internes, lineares Doppelnetzteil
•
Eingangsspannungen: 90-125 V / 200-240 V, 50-60 Hz
•
Leistungsverbrauch: 12 W innerhalb der Aufwärmphase
des Oszillators, 8 W im Betrieb
16
-12
Phase Noise
1,0E+03 1,0E+04 1,0E+05
Hz
Jitter [fs]
1,0E+01
Hz
Mechanische Daten:
•
Gehäusegröße / Material / Farbe: 196 x 84 x 300 mm (B
x H x T, ohne Steckverbinder und Gehäusefüße), 1,5 mm
Stahl, schwarz-pulverbeschichtet
•
Frontblendenmaße / Material / Oberfläche / Farbe: 198 x
88 x 8 mm (B x H x T), Aluminium, eloxiertes Aluminium
inkl . Untereloxal- oder Siebaufdruck, Aluminium-farben
oder schwarz
•
Gewicht: ca . 4350 g
REF 10 Bestellinformationen:
•
Front Aluminium-farben: Artikel-Nr . 8015-105, EAN-Code:
4260342461044
•
Front schwarz: Artikel-Nr . 8015-106, EAN-Code:
4260342461051
1,0E+06
1,0E+02
