• Wenn die Tageszeitschaltuhr Beschädigungen aufweist, so fassen Sie sie nicht
an, es besteht Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der die Ta-
geszeitschaltuhr angeschlossen ist (zugehörigen Sicherungsautomat abschalten
bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so
dass die Netzsteckdose allpolig von der Netzspannung getrennt ist).
Ziehen Sie erst danach die Tageszeitschaltuhr aus der Netzsteckdose. Verwen-
den Sie die beschädigte Tageszeitschaltuhr nicht mehr, sondern entsorgen Sie
sie umweltgerecht.
Vorbereitung
Im Lieferumfang befinden sich Typenschilder in verschiedenen Sprachen. Überkleben Sie das
deutschsprachige Typenschild der Tageszeitschaltuhr mit demjenigen in der für Sie passenden
Sprache.
Anschluss/Inbetriebnahme
Stecken Sie die Tageszeitschaltuhr (ohne ein angestecktes Gerät!) in die dafür vorgesehene
Schutzkontakt-Netzsteckdose.
Wird die Tageszeitschaltuhr im Außenbereich betrieben, darf sie nur in eine IP44-Schutzkon-
takt-Wand-Netzsteckdose eingesteckt werden.

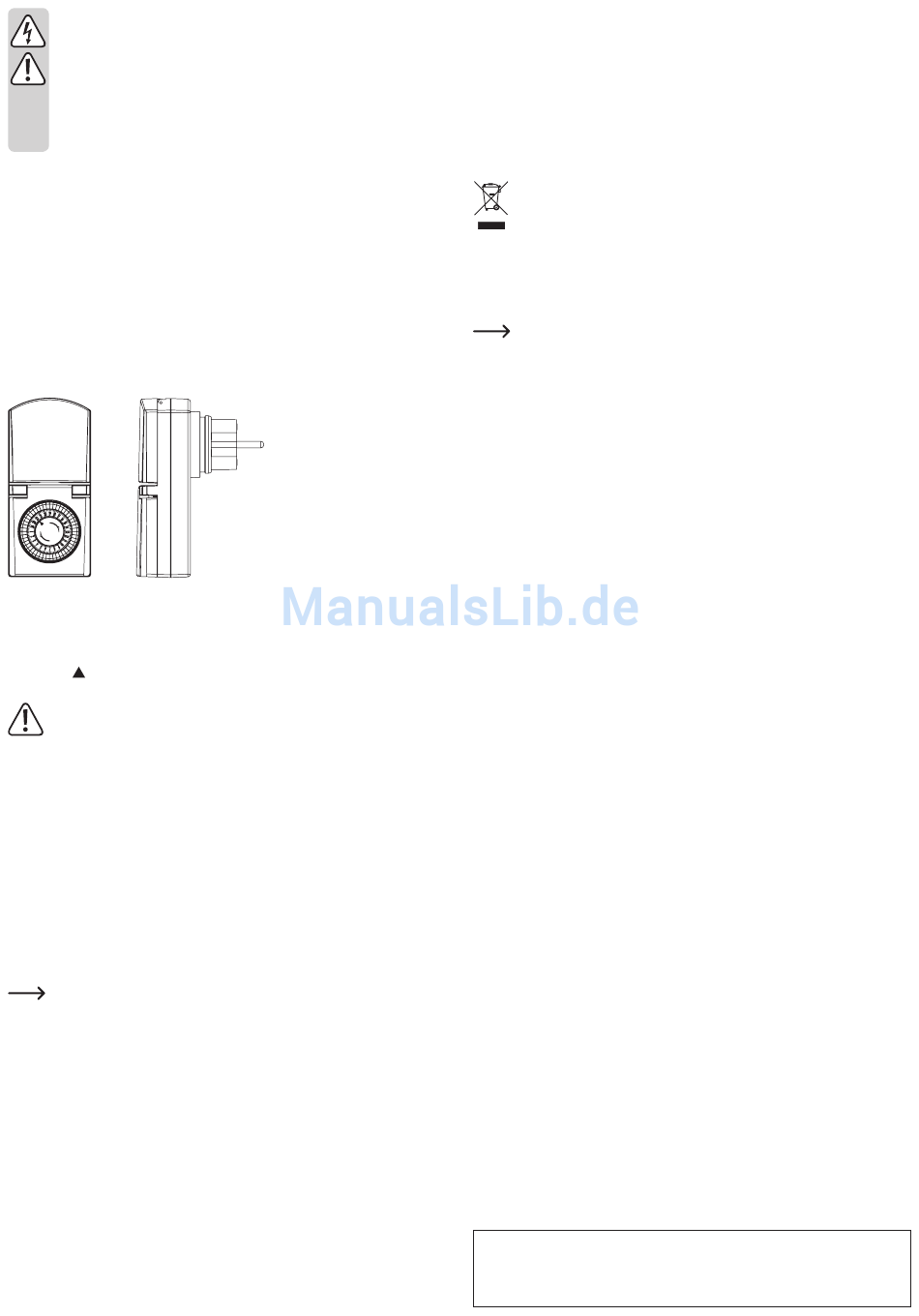

Sie darf nur in der nachfolgenden Position betrieben werden. Die Steckdose muss oben liegen,
das Drehrad für die Zeiteinstellung unten. Die beiden Abdeckungen öffnen jeweils nach oben.
Oben
Unten
Einstellung der Uhrzeit
Schwenken Sie die transparente Abdeckung mit einer Hand nach oben. Drehen Sie mit der
anderen Hand den äußeren Einstellring mit den aufgedruckten Uhrzeiten im Uhrzeigersinn,
bis der Pfeil „ " im Inneren des Rings auf die momentane Uhrzeit zeigt. Schließen Sie die
Abdeckung wieder vollständig.
Drehen Sie den Einstellring nur nach rechts im Uhrzeigersinn, er lässt sich leicht
drehen.
Die Drehung nach links entgegen dem Uhrzeigersinn ist nicht möglich! Wenden Sie
keine Gewalt an! Die Tageszeitschaltuhr wird dadurch zerstört, Verlust von Gewähr-
leistung/Garantie!
Die Zeitschaltuhr läuft nur dann, wenn das Produkt mit Strom versorgt wird, also in eine aktive
Netzsteckdose eingesteckt ist.
Ein-/Ausschaltzeiten einstellen
Mit den 48 Segmenten (2 Stück pro Stunde) können Sie die Ein- bzw. Ausschaltzeiten im
Raster von 30 Minuten einstellen. Ein nach unten gedrücktes Segment aktiviert die Steckdose
(Spannung vorhanden, angeschlossenes Gerät ein), ein nach oben geschobenes bzw. heraus-
gezogenes Segment schaltet die Steckdose ab (keine Spannung vorhanden, angeschlossenes
Gerät ist aus).
Beispiel: Soll eine Lampe zwischen 22 und 23 Uhr eingeschaltet werden, so drücken Sie die
zwei Segmente zwischen 22 und 23 Uhr nach unten. Alle anderen Segmente müssen heraus-
gezogen sein.
Durch die Bauart der Tageszeitschaltuhr (mechanischer Antrieb und Schaltvorgang;
48 Schaltsegmente für 24 Stunden) kommt es zu Abweichungen der Schaltzeiten.
Für Schaltvorgänge bzw. Schaltzeiten, bei denen es auf die Genauigkeit ankommt,
sind deshalb elektronische Tageszeitschaltuhren zu bevorzugen.
Die mechanische Tageszeitschaltuhr hat jedoch den großen Vorteil, dass eine Ein-
stellung sehr schnell vorgenommen werden kann.
Anschluss eines Geräts an die Tageszeitschaltuhr
• Schalten Sie das Gerät aus.
• Klappen Sie die Abdeckung der Steckdose der Tageszeitschaltuhr nach oben und halten Sie
die Abdeckung mit einer Hand fest.
• Stecken Sie das Gerät an der Steckdose der Tageszeitschaltuhr an; schieben Sie den Ste-
cker vollständig in die Steckdose der Tageszeitschaltuhr.
• Lassen Sie die Abdeckung der Steckdose der Tageszeitschaltuhr langsam nach unten klap-
pen (nicht auslassen).
• Schalten Sie das Gerät ein.
Pflege und Reinigung
Bevor Sie das Produkt reinigen, stecken Sie einen angeschlossenen Verbraucher von der
Tageszeitschaltuhr ab. Trennen Sie anschließend die Tageszeitschaltuhr von der Stromversor-
gung, ziehen Sie sie vollständig aus der Netzsteckdose heraus.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere
chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträch-
tigt werden kann.
Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Technische Daten
Betriebsspannung .................................230 V/AC, 50 Hz
Anschlussleistung .................................Ohmsche Last: Max. 3680 W (230 V/AC, 16 A)
..............................................................Induktive Last: Max. 460 W (230 V/AC, 2 A)
Verbraucher mit vorwiegend ohmscher Last sind z.B. Glühlampen, Heizgeräte o.ä.
Verbraucher mit induktiver Last sind z.B. Motoren, Vorschaltgeräte, konventionelle
Transformatoren, Energiespar-Leuchtmittel o.ä.
Schutzklasse ........................................I
Schutzart ..............................................IP44
Schaltertyp ............................................Mikroschalter (einpolig)
Kleinste schaltbare Zeiteinheit ..............30 min (48 Schaltsegmente für 24 Stunden)
Steckdose mit Kindersicherung ............ja
Umgebungsbedingungen .....................Temperatur -20 °C bis +40 °C
Abmessungen .......................................130 x 60 x 95 mm (L x B x H, incl. Stecker)
Gewicht .................................................156 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2017 by Conrad Electronic SE.
1529040_V2_0317_02_VTP_m_de
