4.2.

MESSER 71 EINSTELLEN

Den hinteren Schraubknopf 112 bei abgeschaltetem Gerät soweit drehen, bis die Messerhalterung
67 an der unteren Hubbegrenzung steht.

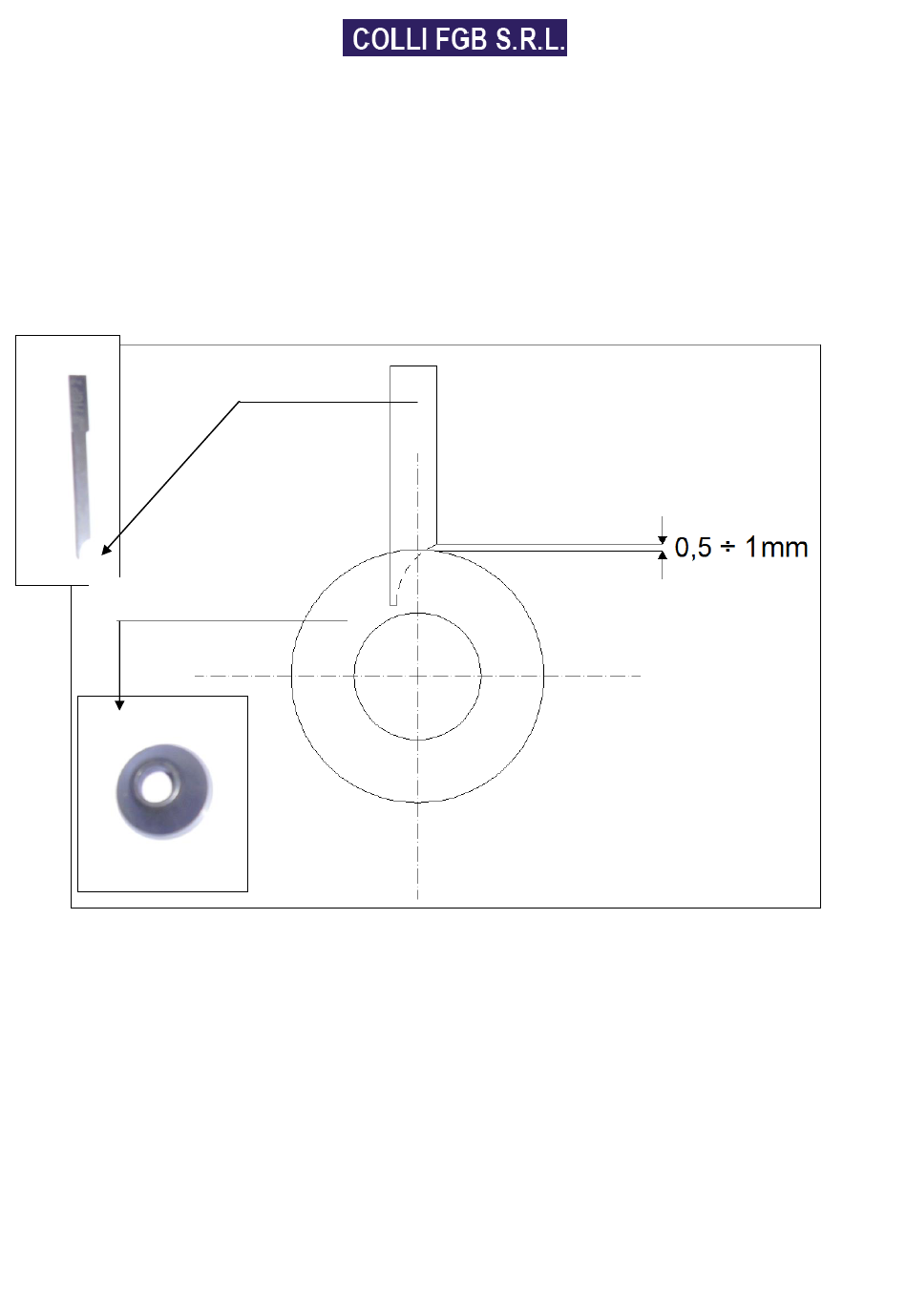

Das Messer 71 bei losgedrehter Messerschraube 91 derart positionieren, dass der Abstand
zwischen der oberen Kante der Messerschneide und der Drehscheibe ca. 0,5 ÷ 1 mm beträgt.
DREHSCHEIBE
4.3. FÜHRUNG 79 EINSTELLEN
Die untere Mutter 78b losdrehen und den Abstand zwischen der Führung 79 und der Drehscheibe
88 je nach der zu beschneidenden Werkstoffstärke anhand der unteren Schraube 78a einstellen.
Dann die obere Mutter 78b losdrehen und den Hub der Führung anhand der oberen Schraube 78a
so einstellen, dass auch Material unterschiedlicher Stärke bearbeitet werden kann.
Nach erfolgter Einstellung sind obere und untere Mutter 78b wieder anzuziehen
MESSER
18
