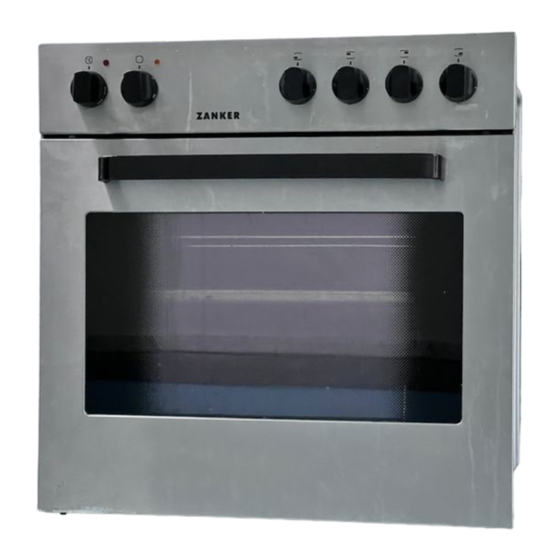

ZANKER ZKH 7528 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für ZANKER ZKH 7528
Inhaltszusammenfassung für ZANKER ZKH 7528
- Seite 1 Gebruikers- Bedienungs- informatie anleitung Einbau-Herd Inbouwfornuis ZKH 7528...
- Seite 2 Wir danken Ihnen, dass Sie sich für dieses Gerät entschieden haben. Wir wünschen Ihnen mit Ihrem neuen Gerät viel Freude und hoffen, dass Sie sich auch in Zukunft beim Kauf von Haushaltsgeräten für unsere Produkte entscheiden werden. Bitte lesen Sie die Benutzerinformation sorgfältig durch und bewahren Sie diese als Referenz auf, solange Sie im Besitz dieses Haushaltsgerätes sind.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Warnungen und wichtige Sicherheitshinweise ....................4 Gerätebeschreibung ............................6 Bedienung ............................... 7 Vor der erstmaligen Benutzung ......................... 9 Benutzung des Backofens ..........................10 Back-Tabellen ..............................13 Reinigung und Wartung ..........................15 Störungen - Was tun? ............................ 20 Technische Daten ............................21 Anweisungen für den Installateur ........................ -
Seite 4: Warnungen Und Wichtige Sicherheitshinweise
Warnungen und wichtige Sicherheitshinweise Heben Sie auf jeden Fall die mit diesem Gerät gelieferte Gebrauchsanweisung auf. Sollte das Gerät an Dritte abgegeben oder verkauft werden, oder falls Sie das Gerät bei einem Umzug in der alten Wohung lassen, ist es von größter Wichtigkeit, dass der/die neue Nutzer(in) über diese Gebrauchsanweisung und die Hinweise verfügen kann. - Seite 5 Entsorgung Verpackungsmaterial • Das Symbol auf dem Gerät bzw. auf dem Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind Verpackungsmaterial weist darauf hin, dass es nicht gekennzeichnet, z. B. >PE>, >PS< etc. Entsorgen über den normalen Hausmüll entsorgt werden darf. Sie die Verpackungsmaterialien entsprechend ihrer Es muss stattdessen an eine Sammelstelle für das Kennzeichnung bei den kommunalen...
-
Seite 6: Gerätebeschreibung
Gerätebeschreibung 1. Bedienblende 8. Betriebsanzeige 2. Knebel für Kochstelle vorne rechts 9. Temperaturregler - Kontrollanzeige 3. Knebel für Kochstelle hinten rechts 10. Lüftungsschlitze für Kühlgebläse 4. Knebel für Kochstelle hinten links 11. Grill 5. Knebel für Kochstelle vorne links 12. Innenbeleuchtung 6. -
Seite 7: Bedienung
Bedienung Versenkbare Knebel Diese Modelle sind mit versenkbaren Knebeln ausgestattet. Diese Schalterknebel funktionieren nach dem Druck-Zug System. Sie können vollständig in die Blende versenkt werden, wenn der Backofen außer Betrieb ist. Backofenregler Der Backofen ist ausgeschaltet Umluft Ober- und Unterhitze Unterhitze Heißluftgrill Grill... -
Seite 8: Bedienungsknebel Für Kochmulde
Bedienungsknebel für Kochmulde An der Schalterblende befinden sich die Schalt-Knebel für die vier Kochmulden-Heizelemente. Die Kochstellen werden mit einem 7-Takt-schalter geregelt , wovon die folgenden Arbeitsstufen benutzt werden können: 0 = AUS 1 = Minimum 3 = Maximum Zweikreis - Zuschaltung Das Zuschalten beider Heizkreise erfolgt durch das Drehen des Kochzonenknebels von Stufe 3 auf Position “0”... -
Seite 9: Vor Der Erstmaligen Benutzung
Vor der erstmaligen Benutzung Entfernen gesamte Lassen Sie den Backofen anschließend Verpackungsmaterial innen und außen am abkühlen. Feuchten Sie dann ein weiches Tuch Backofen, bevor Sie ihn in Betrieb nehmen. gut mit warmem Wasser und etwas mildem Vor dem erstmaligen Gebrauch sollte der Backofen Spülmittel an, und reinigen Sie damit den einmal aufgeheizt werden, ohne dass sich Lebensmittel Garraum. -
Seite 10: Benutzung Des Backofens
Benutzung des Backofens Wichtig! - Legen Sie den Backofen nicht mit Alufolie aus, und stellen Sie kein Backblech usw. auf den Boden, da sonst das Backofen-Email durch den entstehenden Hitzestau beschädigt wird. Stellen Sie Pfannen und Töpfe, hitzebeständige Pfannen und Töpfe sowie Aluminiumbleche immer auf den Einschub, der in eine der Einschubschienen eingesetzt ist. - Seite 11 Umluft Grillpfanne und Rost, je nachdem, ob es sich um flaches oder dickeres Grillgut handelt. Befolgen Sie Die Speisen werden mit Heißluft gegart, die über ein dann die Anweisungen zum Grillen. Gebläse an der Ofenrückwand gleichmäßig im Das Grillelement wird über den Thermostat Backofen-Innenraum verteilt wird.
- Seite 12 So verwenden Sie Ober- und Unterhitze: Braten: Braten Sie keine Stücke, die weniger als 1 kg 1. Drehen Sie den Backofenregler auf die gewünschte wiegen. Kleinere Stücke könnten beim Braten Funktion austrocknen. Dunkles Fleisch, das aussen gut gegart, 2. Drehen Sie den Temperaturregler auf die gewünschte jedoch innen noch rosa bis rot bleiben soll, muss bei Temperatur.
-
Seite 13: Back-Tabellen
Back-Tabellen Ober- und Unterhitze und Umluft Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen. Heißluft Garzeit Ober- und Unterhitze Ebene Ebene in Minuten Temp. Temp. HINWEISE GERICHT (°C) (°C) KUCHEN Rührteig 2 (1und3)* 45-60 Kuchenform Mürbeteig 2 (1und3)* 20-30 Kuchenform Buttermilch-Käsekuchen... - Seite 14 Grillen Grillen Grillen Grillen Grillen Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen. Garzeit in Minuten Menge Grillen GERICHT Stück Temp. (°C) 1. Seite 2. Seite Ebene Filetsteaks 12~15 12~14 Beefsteaks 10~12 Grillwürste 12~15 10~12 Schweinekoteletts 12~16 12~14 Hähnchen (in 2 Hälften) 1000...
-
Seite 15: Reinigung Und Wartung
Reinigung und Wartung Vor dem Reinigen den Backofen • Chemische Ofenreiniger oder Sprühdosen ausschalten und abkühlen lassen. • Rostentferner • Fleckentferner für Waschbecken/Spülen Das Gerät darf nicht mit einem Heißdampf- oder Dampfstrahlreiniger gereinigt Reinigen Sie die Außen- und Innenseite der Glastür werden. - Seite 16 Ofenroste und Rostauflagen Tauchen Sie die Backofenroste zum Reinigen in warmes Seifenwasser und entfernen Sie hartnäckigen Schmutz mit einem gut eingeseiften imprägnierten Schwamm. Gut nachwischen und mit einem weichen Toch trocken wischen. Die Rostauflagen sind zur Reinigung abnehmbar. Gehen Sie hierzu folgendermaßen vor: 1.
- Seite 17 Backofentür Die Backofentür besteht aus zwei Glasscheiben. Zum bequemen Reinigen lässt sich die Backofentür aushän- gen und können die internen Scheiben herausgezogen werden. Achtung - Die Backofentür muss vor dem Reinigen ausgebaut werden. Die Backofentür könnte plötzlich zuschlagen, wenn Sie versuchen, die Innenscheiben aus der eingehängten Ofentür zu ziehen.
- Seite 18 6) legen Sie die Tür auf festem Boden ab (Abb. 4) und schützen Sie die Oberfläche des Griffs mit einem weichen Tuch; 7) betätigen Sie zum Entfernen der Innenscheiben das Verriegelungsystem (Abb. 5); 8) drehen Sie die beiden Feststeller um 90° und ziehen Sie diese aus ihrem Sitz (Abb.
- Seite 19 Die Innenscheibe muss in ihren Sitz gemäß Abb. 8 eingesetzt werden Nach dem Einsetzen der Scheiben in die Backofentür die Scheiben in umgekehrter Reihenfolge zur Vorgehens- weise des Punktes 8) sichern. Nie die warme Backofentür reinigen, da die Scheiben zerspringen können. Wenn Sie Krat- zer oder Risse auf der Glasscheibe feststellen, rufen Sie sofort den Kundendienst und lassen Sie die Scheiben auswechseln.
-
Seite 20: Störungen - Was Tun
Störungen - Was tun? Wenn das Gerät nicht richtig arbeitet, bitte Folgendes überprüfen, bevor Sie sich an das Electrolux Service-Center wenden: PROBLEM ABHILFE Der Backofen schaltet sich nicht ein. Überprüfen Sie, ob eine Garfunktion und eine Temperatur eingestellt wurde, oder prüfen Sie, ob das Gerät ordnungsgemäß... -
Seite 21: Technische Daten
Technische Daten Heizleistung Das Gerät kann mit folgenden Einbau-Kochmulden bzw. Glaskeramik-Einbau-Kochfeldern kombiniert Unterhitze 1000 W werden: Ober-/Unterhitze 1800 W Elektro-Kochmulde Typ: EHE 60000 Gesamtanschlußwert kW 6,0 Umluft 1825 W Betriebsspannung (50 Hz) 230 V Heißluftgrill 1650 W Glaskeramik-Kochmulde Typen: Grill 1650 W EHC 650 Gesamtanschlußwert... -
Seite 22: Anweisungen Für Den Installateur
Anweisungen für den Installateur Einbau und Installation sind streng unter Beachtung der bestehenden Vorschriften durchzuführen. Jegliche Eingriffe müssen bei ausgeschaltetem Gerät vorgenommen werden. Eingriff duerfen nur von anerkannten Fachleuten durchgefuehrt werden. Elektroanschluss Vor dem Anschluss bitte folgendes beachten: Die Sicherung und die Hausinstallation müssen auf die max. - Seite 23 Anschluß der Klemmleiste Das Gerät ist mit einer leicht zugäanglichen 6-poligen Klemmleiste ausgestattet, deren Brücken bereits für den Betrieb bei 400 V mit Nulleiter vorgesehen sind (Abb. 9). Im Falle von verschiedener Neztpannung müßen die Brücken der Klemmleiste entsprechend dem Schema Abb. 2 umgelegt werden.
-
Seite 24: Einbau-Anweisungen
Einbau-Anweisungen Damit ein störungsfreier Betrieb des Einbaugerätes gewährleistet werden kann, müssen die Küchenmöbel oder die Nische, in die das Gerät eingebaut wird, passende Abmessungen haben. Gemäss den bestehenden Vorschriften müssen alle Teile, die den Berührungsschutz spannungsführender und betriebsisolierter Teile gewährleisten, so befestigt sein, dass sie nicht ohne Werkzeug abgenommen werden können. -
Seite 25: Kundendienst
Kundendienst Wenn nach den beschriebenen Kontrollen (siehe Seite 20) das Problem nicht gelöst werden kann, rufen Sie den nächsten Kundendienst des Herstellers und geben Sie die Art des Defektes, das Gerätemodell (Mod.), die Produktionsnummer (Prod. Nr.) sowie die Fabrikations- nummer (Ser. Nr.) an, welche Sie auf dem Typenschild des Ofens finden. -
Seite 26: Garantie/Kundendienst
Garantie/Kundendienst Deutschland Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen: 1. -
Seite 27: Österreich
Österreich Sehr geehrter Kunde! Wir, die Electrolux Hausgeräte GmbH, beglück-wünschen Sie zum Erwerb eines Gerätes aus dem Electrolux Konzern. Für dieses Gerät räumen wir Ihnen, als Verbraucher im Sinne des Konsu- mentenschutzgesetzes gemäß den nachstehen-den Bedingungen, eine besondere Garantie ein, die Ihnen zusätzliche Rechte gewährt. - Seite 28 Unsere Kundendienststellen und Servicepartner Electrolux stellt Ihnen hiermit jene Partner vor, die dafür garantieren, dass wir Ihnen Top-Qualität mit unseren Kundendienstein richtungen jetzt und in Zukunft bieten. Zentrale: Kundendienst Wien, Niederösterreich, Kundendienststelle Kärnten, Osttirol nördliches Burgenland Elektroservice H. Schneider Electrolux Hausgeräte GmbH 9020 Klagenfurt, Rosentalerstraße 189 1230 Wien, Herziggasse 9 Tel.: 0463/29993...
- Seite 63 Electrolux...
- Seite 64 Electrolux www.zanker.de 35905-7901 06/08...
