Strong SRT 5016 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Strong SRT 5016
Inhaltszusammenfassung für Strong SRT 5016

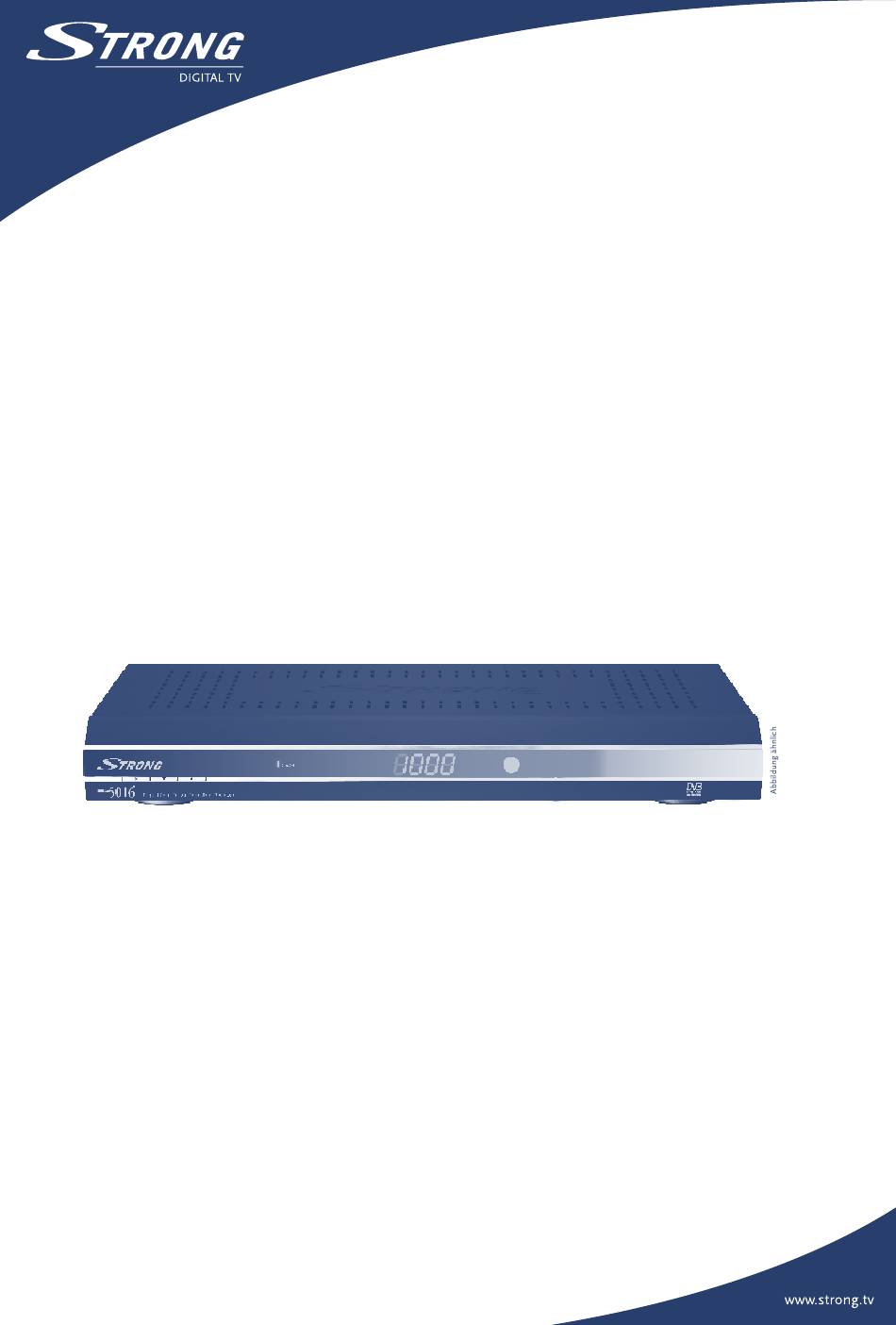

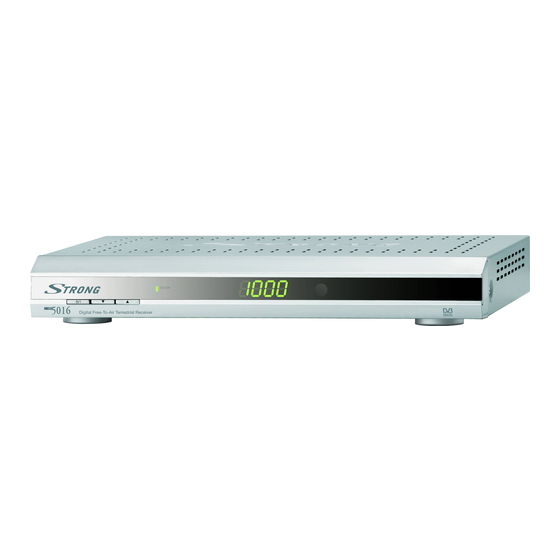

- Seite 1 Digital Terrestrischer Free-To-Air Receiver SRT 5016 Bedienungsanleitung...
-
Seite 4: Inhaltsverzeichnis
PART 2 • Deutsch INHALTSANGABE 1.0 EINLEITUNG 1.1 Allgemeine Sicherheitsmaßnahmen 1.2 Lagerung 1.3 Entsorgungshinweise 1.4 Geräte Installation 1.5 Eigenschaften & Zubehör 2.0 VERBINDUNG 2.1 Verbindung zur terrestrischen Antenne 2.2 Verbindung zu TV und VCR mit SCART Kabel 2.3 Verbindung zu TV mit RCA Kabel 2.4 Verbindung zum Digital-Audioverstärker 2.5 Verbindung zum PC 3.0 IHR RECEIVER... -
Seite 5: Einleitung
PART 2 • Deutsch 1.0 EINLEITUNG 1.1 Allgemeine Sicherheitsmaßnahmen Betreiben Sie Ihren Receiver nicht: In einem geschlossenen oder unzureichend belüfteten Schrank, unmittelbar auf oder unter anderen Geräten und wenn die Lüftungsschlitze des Gehäuses abgedeckt sind Setzen Sie Ihren Receiver und das Zubehör folgendem nicht aus: Direkter Sonneneinstrahlung oder anderen Geräten, die Hitze abstrahlen;... -
Seite 6: Entsorgungshinweise
PART 2 • Deutsch 1.3 Entsorgungshinweise Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. -
Seite 7: Verbindung
PART 2 • Deutsch Mosaik-Funktion: Bildüberblick von 9 TV Sendern Automatischer und manueller Sendersuchlauf UHF Modulator zum Anschluss Ihres Receivers an den Fernseher mit einem Koaxialkabel und/oder zum Durchschleifen des Signals von der terrestrischen Antenne RS-232 Anschluss für Softwareupdates Schnelle Umschaltzeiten bei Senderwahl abhängig von lokalen Signalbedingungen Zubehör: Benutzerhandbuch... -
Seite 8: Verbindung Zu Tv Mit Rca Kabel
PART 2 • Deutsch 2.3 Verbindung zu TV mit RCA Kabel Fig. 2 An der Rückseite des Receivers befinden sich 3 RCA Anschlüsse (Audio Links und Rechts – Rot und weiß, Video - gelb), Schließen Sie mittels eines Audio/Video Kabels das TV Gerät oder den Digital-Audioverstärker an. 2.4 Verbindung zum Digital-Audioverstärker Fig. - Seite 9 PART 2 • Deutsch 6. VCR SCART Stecker Dient zum Anschluss Ihres Receivers über ein SCART-Kabel an Ihren Videorecorder. 7. AUDIO-Ausgang rechts (rote RCA-Buchse) und links (weiße RCA-Buchse) Dient zum Anschluss des Audio Signals an einen externen Verstärker oder an den Audio Eingang Ihres Fernsehers.
-
Seite 10: Fernbedienung
PART 2 • Deutsch 3.3 Fernbedienung Alle Funktionen des Receivers können mit der Fernbedienung gesteuert werden. Schaltet den Receiver Ein/ Aus (Stand By) Schaltet den Audioausgang des Receivers stumm Schaltet zwischen dem Fernseher- und AV-Modus um 0 ~ 9 Tastenblock zur direkten Anwahl der Programme Mit FAV schalten Sie zwischen den einzelnen Favoritenlisten um TV/R... -
Seite 11: Erstinstallation
PART 2 • Deutsch 4.0 ERSTINSTALLATION Stellen Sie sicher, dass Ihr Receiver richtig mit dem Fernseher und einer terrestrischen Antenne verbunden ist und die Signalqualität ausreichend gut ist. Stellen Sie sicher, dass der Netzstecker des Receivers in die Wandsteckdose eingesteckt ist. Dieser Receiver besitzt einen Installationsassistanten, der Sie Schritt für Schritt durch die Erstinstallation führt. -
Seite 12: Kanalsuche
PART 2 • Deutsch Vorgang bei jedem Kanal, den Sie verschieben möchten. Wenn das Feld “Del” ausgewählt ist, klicken Sie OK, um den Kanal wie ausgewählt zu markieren und anschließend von der Liste zu löschen. Klicken Sie zur Bestätigung der Änderung EXIT. 5.1.2 Radiokanäle editieren Zum Erstellen einer Radiofavoritenliste, gehen Sie genauso vor wie unter 9.1.1 “TV-Kanäle editieren”... -
Seite 13: Tv-Einstellungen
PART 2 • Deutsch 5.3.1.1 Sprache Sie können die OSD- und Audiosprache ändern. Drücken Sie AUF/AB, um die OSD- und Audiosprache auszuwählen. Drücken Sie OK/RECHTS und gehen Sie auf das Feld OSD Sprache. Drücken Sie dann AUF/AB und wählen Sie eine Sprache aus. Betätigen Sie zur Bestätigung OK. -
Seite 14: Persönliche Einstellungen
PART 2 • Deutsch Um die Werte einzustellen, bewegen Sie den Cursor und benutzen Sie die Numerischen Tasten auf der Fernbedienung. 5.3.1.7 Werkseinstellung Sollten Sie Werkseinstellungen wählen, gehen ALLE von Ihnen eingestellten Benutzerdaten verloren und das Gerät wird wieder auf den ursprünglichen Auslieferungszustand zurück gesetzt. Wählen Sie Werkseinstellung aus und bestätigen Sie mit OK. -
Seite 15: Systemupdate
PART 2 • Deutsch 5.3.5 Systemupdate 5.3.5.1 Update von Receiver zu Receiver In diesem Menü führen Sie das Systemupdate von Receiver zu Receiver durch. Die Maske des Systemupdates erscheint. Sollte Bedarf bestehen das System zu aktualisieren, beachten Sie bitte folgende Schritte: 1. -
Seite 16: Timer
PART 2 • Deutsch HINWEIS: EINE UNKORREKTE BEDIENUNG KÖNNTE UNREPARIERBARE SCHÄDEN DES RECEIVERS VERURSACHEN. 1. SCHALTEN SIE DEN RECEIVER WÄHREND DES DOWNLOADSVORGANGS NICHT AUS. 2. STECKEN SIE ODER ZIEHEN SIE DEN RS-232-STECKER NICHT, WENN DER RECEIVER EINGESCHALTET IST. 5.4 Timer Der Timer kann Ihren Receiver zu jeder Zeit automatisch an- oder ausschalten. -
Seite 17: Sonstige Bedienungen
PART 2 • Deutsch 5.5.3 Gomoku Tastebelegung: AUF / AB / LINKS / RECHTS: bewegen den Cursor. OK: Gobang plazieren. 5.5.4 Kalender AUF / AB: +/- Monate. LINKS/ RECHTS: +/- Jahresbereich von 1900 bis 2100. 6.0 SONSTIGE BEDIENUNGEN 6.1 Mosaik Durch drücken der Mosaik Taste im TV Modus wird der Bildschirm in neun Bilder aufgeteilt: Drücken Sie die AUF/AB / LINKS/ RECHTS-Tasten, um eines der aktuellen Programme auszuwählen. -
Seite 18: Teletext
PART 2 • Deutsch 6.3 Teletext Im TV-Menü drücken Sie die TEXT-Taste. Drücken Sie die AUF/AB Pfeiltasten, um die angezeigte Seitennummer hinzufügen / löschen. Drücken Sie die numerischen Tasten, um die Seite direkt einzugeben. Falls das aktuelle Programm Teletext nicht unterstützt, erscheint eine Maske. Drücken Sie eine beliebige Taste, um zurückzukehren. - Seite 19 PART 2 • Deutsch Merkmale Lösungen Die Fernbedienung Überprüfen Sie die Batterien in Ihrer Fernbedienung. Stellen Sie sicher, dass funktioniert nicht Ihr Receiver im Betriebsmodus ist und die Fernbedienung auf den Infarot- Empfänger des Receivers gerichtet ist. Stellen Sie sicher, dass keine direkte Sonnenstrahlung auf den Infarot- Empfänger wirkt.
-
Seite 20: A.2 Spezifikationen
PART 2 • Deutsch A.2 SPEZIFIKATIONEN Demodulator Modulation: COFDM Type: 16 QAM / 64 QAM Transmissionspektrum: 2 K, 8 K Video Decoder Profilpegel: MPEG-2 MP@ML Bildauflösung: 720 x 576 Pixel (PAL), 720 x 480 (NTSC) Decoding & Video Out: PAL & NTSC Bildformat: 4:3, 16:9 Audio Decoder... -
Seite 21: A.3 Glossar Der Begriffe
PART 2 • Deutsch Allgemeine Daten: Netzspannung: 90 ~ 240 V AC (SMPS), 50/60 Hz Leistungsaufnahme: 20 W (max) Leistungsaufnahme Standby: < 10 W Betriebstemperatur: 0 ~ +40 °C Lagertemperatur: -30 ~ +80 °C Feuchtigkeit: 10 ~ 85 % Gewicht: 1.2 kg Geräteabmessung (B x T x H) in mm: 260 x 210 x 40... -
Seite 22: Environmental Issues
Environmental Issues ENVIRONMENTAL ISSUES STRONG is committed to reducing the impact of its products on the environment. To maximise the benefits of our design enhancements, your co-operation is required. Electronic product recycling Packaging Do not dispose of this product with your When disposing of this domestic rubbish.
