Inhaltszusammenfassung für Asus PA279
- Seite 1 LCD-Monitor der Serie PA279 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..................ii Hinweise ...................... iii Hinweise zu Ihrer Sicherheit ..............iv Pflegen & Reinigen ..................v Kapitel 1: Übersicht über das Produkt Willkommen! ................. 1-1 Packungsinhalt ................1-1 Einführung zum Monitor .............. 1-2 1.3.1 Frontansicht ..............1-2 1.3.2 Ansicht von hinten ............ -
Seite 3: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 4: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 5: Pflegen & Reinigen
Pflegen & Reinigen • Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. Versuchen Sie nicht durch Halten an dem Monitorfuß... -
Seite 6: Weitere Informationen
Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www. asus.com. Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. -
Seite 7: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 8: Einführung Zum Monitor

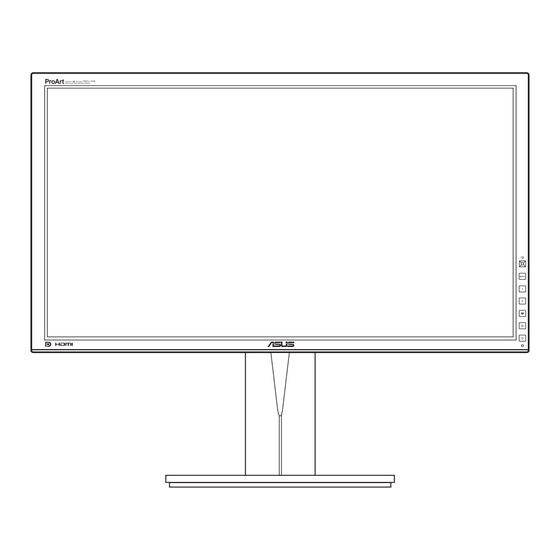

Einführung zum Monitor 1.3.1 Frontansicht QuickFit-Taste: • Aktiviert die für Ausrichtung vorgesehene QuickFit-Funktion. • Die QuickFit-Funktion besteht aus 7 Seiten mit allgemeinen Gittermmustern und Papier sowie Fotogrößen. (Siehe 1.3.3 QuickFit- Funktion). • Zudem bestätigen Sie das ausgewählte OSD-Menüelement. • Erhöht/Verringert Werte oder verschiebt Ihre Auswahl nach oben/unten/ links/rechts. - Seite 9 (Eingangswahl-Taste), nachdem Sie das HDMI/DisplayPort-Kabel an den Bildschirm angeschlossen haben Stromschalter/Betriebsanzeige • Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Weiß Gelb Standby-Modus ASUS LCD-Monitor der Serie PA279...
-
Seite 10: Ansicht Von Hinten
1.3.2 Ansicht von hinten 3 4 5 6 Anschlüsse an der Rückseite Schlitz für Kensington-Schloss. Ein-/Ausschalter. Zum Ein-/Ausschalten der Stromversorgung. Netzstromeingang. Hier schließen Sie das Netzkabel an. Audioeingang. Hier schließen Sie das beigelegte Audiokabel für die Verbindung mit der PC-Audioquelle an. Kopfhöreranschluss. -
Seite 11: Quickfit-Funktion
Weise nach oben/ unten. Gittermuster Die Gittermuster erleichtern Designern und Benutzern die Organisation von Inhalt und des Layouts auf einer Seite, um ein einheitliches Aussehen und Gefühl zu erhalten. Gitterzentimer Zoll ASUS LCD-Monitor der Serie PA279... - Seite 12 Ausrichtung Gitter Papiergröße QuickFit verfügt über zahlreiche, häufig verwendete Papiergrößen, mit denen Benutzer ihre Dokumente in realer Größe auf dem Bildschirm anzeigen können. Letter Fotogröße Die unterschiedlichen, mit der QuickFit-Funktion angezeigten, realen Fotogrößen bieten Fotografen und anderen Benutzern eine genaue Anzeige und Bearbeitung ihrer Fotos in realer Größe auf dem Bildschirm.
- Seite 13 ASUS LCD-Monitor der Serie PA279...
- Seite 14 Kapitel 1: Übersicht über das Produkt...
-
Seite 15: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Schrauben von dem Halter (Abb. 1) und entfernen anschließend den Halter/ Fuß vom Monitor (Abb. 2). (Abb. 1) (Abb. 2) Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. ASUS LCD-Monitor der Serie PA279... -
Seite 16: Anpassen Des Bildschirms
Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. •... -
Seite 17: Anschließen Der Kabel
Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion “Eingangswahl” im OSD-Menü auswählen. Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht weiß, wenn der Monitor eingeschaltet ist. ASUS LCD-Monitor der Serie PA279... - Seite 18 Kapitel 2: Einrichtung...
-
Seite 19: Bildschirmmenü (Osd-Menü)
Rückstellungsoption, damit Sie Ihre Einstellung behalten bzw. zum voreingestellten Modus zurückkehren können. • Standardmodus : Beste Option für die Dokumentbearbeitung mit SPLENDID™ Video Enhancement. • sRGBmodus : Kompatibel mit dem sRGB-Farbraum, wobei der sRGB- Modus die beste Wahl für die Dokumentenbearbeitung ist. ASUS LCD-Monitor der Serie PA279... -
Seite 20: Kapitel 3: Bildschirmmenü (Osd-Menü)
Farbraum Weißpunkt Primärfarben sRGB 0,3127 0,329 0,64 0,33 0,15 0,06 • Adobe RGB-Modus : Kompatibel mit dem Adobe RGB-Farbraum. Farbraum Weißpunkt Primärfarben Adobe 0,3127 0,329 0,64 0,33 0,21 0,71 0,15 0,06 • Landschaftsmodus : Beste Option für die Landschaftsfotoanzeige mit SPLENDID™... - Seite 21 : Der Einstellbereich reicht hier von 0 bis 100. • : Verändert die Bildfarbe zwischen Grün und Lila. • Farbtemp. : Enthält die 4 Modi 9300K, 6500K, 5500K und 5000K. • Gamma : Ermöglicht Ihnen die Einstellung des Farbmodus auf 2,2 oder 1,8. ASUS LCD-Monitor der Serie PA279...
- Seite 22 • Erweiterte Einstellung Einstellung des 6-Achsen-Farbtons. Einstellung der 6-Achsen-Sättigung. Zum Anpassen der Verstärkung von R, G, B. Zum Anpassen der Schwarzpegelversatz-Werte von R, G, B. • Farbe zurücksetzen Zurücksetzen des aktuellen Splendid-Farbmodus: Setzt die Farbeinstellungen des aktuellen Farbmodus auf die standardmäßige Werkseinstellung zurück.
- Seite 23 Helligkeit und Farbe über den gesamten Bildschirm bietet. • ASCR : Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. PIP/PBP-Einstellung Die PIP/PBP-Einstellungen ermöglichen Ihnen, ein zusätzliches Subfenster von einer anderen Videoquelle neben dem Hauptfenster Ihrer Originalvideoquelle zu öffnen.
-
Seite 24: Eingangswahl
Eingangswahl Hier können Sie die gewünschte Eingabequelle auswählen. System-Einstellungen Ermöglicht Ihnen die Anpassung des Systems. • Splendid Demo Mode: Unterteilt der Bildschirm zum Vergleich der Splendid-Modi in zwei Teile. (Nur Landschaftsmodus/Theatermodus) • Lautstärke: Der Wert kann auf 0 bis 100 gestellt werden. • OSD-Einstellungen: Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des OSD-Menüs auf 0 bis 100 einstellen. -
Seite 25: Verknüpfung
Wenn eine bestimmte Funktion ausgewählt oder aktiviert ist, wird die Verknüpfungstaste nicht unterstützt. In der folgenden Tabelle finden Sie genauere Einzelheiten. Funktion ausgewählt oder Nicht unterstützte aktiviert Verknüpfungstaste ASCR Helligkeit Kontrast/Farbtemp./Erweiterte sRGB Einstellung OSD Drehung OSD Drehung PIP/PBP-Einstellung Standard/Landschaft/Theater Erweiterte Einstellung Lautstärke QuickFit Alle, außer QuickFit Farbe ASUS LCD-Monitor der Serie PA279... -
Seite 26: Technische Daten
Technische Daten Bildschirmtyp TFT-LCD Bildschirmgröße 27,0-Zoll-Breitbild (16:9; 68,47 cm) Max. Auflösung 2560 x 1440 0,2331 mm Pixelabstand Helligkeit (i.d.R.) 350 cd/m 1000:1 Kontrastverhältnis (i.d.R.) Kontrastverhältnis (max.) 100.000.000:1 (wenn ASCR aktiviert ist) Betrachtungswinkel (H/V) CR>10 178˚/178˚ Anzeigefarben 1,07 Mrd. Ansprechzeit 6 ms (grau zu grau) SPLENDID™... - Seite 27 CB, CE, EuP, FCC (Class B), CCC, BSMI, CU, C-Tick, VCCI, TCO6.0, TUV-GS, TUV-Ergo, Ukraine, J-MOSS, RoHS, WEEE, PSE, Windows 7 & 8 WHQL, Mac Compliance** *Die technischen Daten können ohne Ankündigung geändert werden. **Benötigt Mac OS X v10.x ASUS LCD-Monitor der Serie PA279...
-
Seite 28: Fehlerbehebung (Häufig Gestellte Fragen)
Fehlerbehebung (häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. • Prüfen Sie, ob das Gerät eingeschaltet ist. Die Betriebs-LED leuchtet •... -
Seite 29: Unterstützte Anzeigemodi
1280x720 37,5 1080p60 1920x1080 67,5 1080p50 1920x1080 56,25 * Nicht in der Tabelle aufgelistete Modi werden möglicherweise nicht unterstützt. Wir empfehlen Ihnen einen in der obigen Tabelle aufgelisteten Modus für eine optimale Anzeige auszuwählen. ASUS LCD-Monitor der Serie PA279 3-11... - Seite 30 3-12 Kapitel 3: Bildschirmmenü (OSD-Menü)
