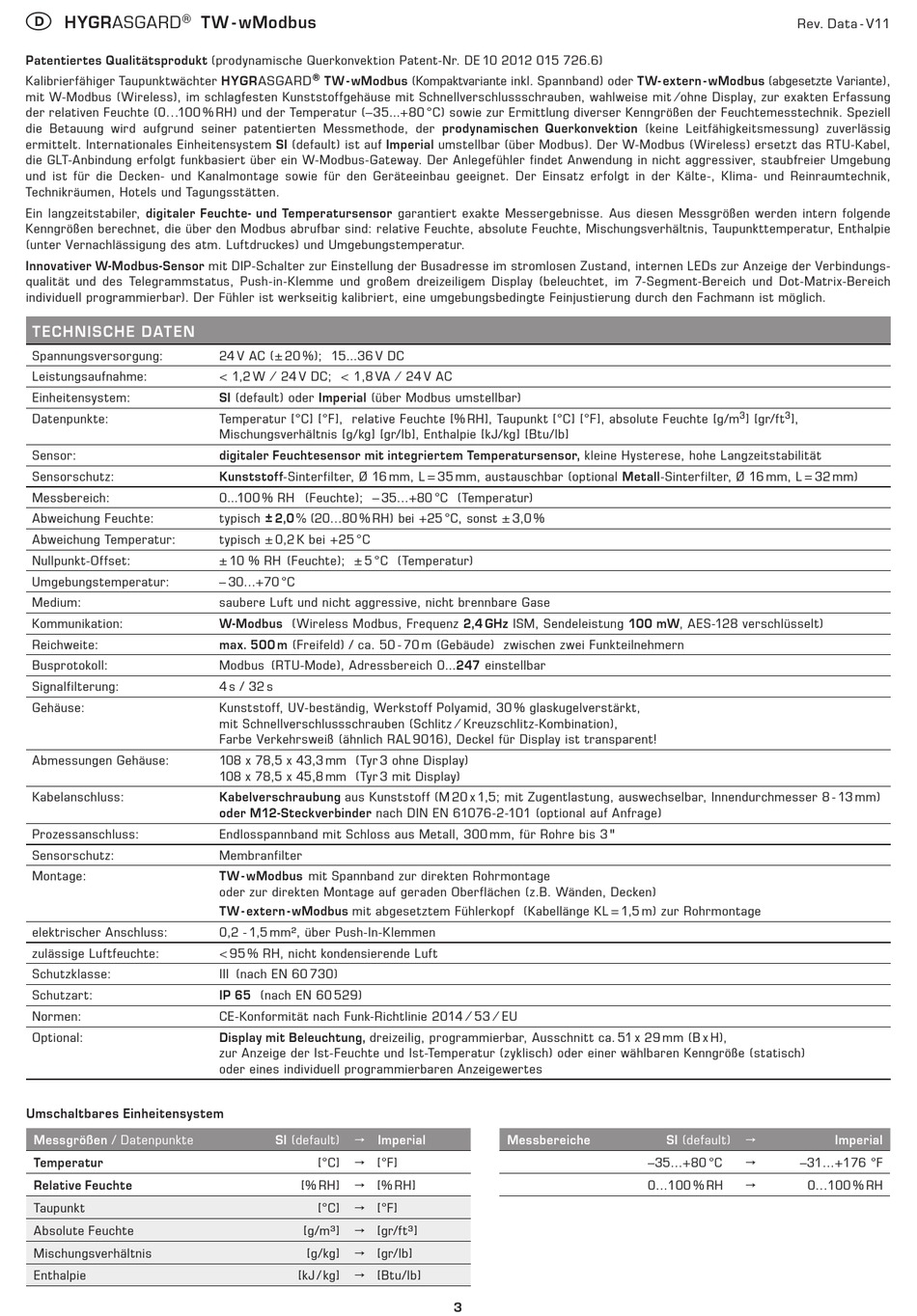

S+S REGELTECHNIK HYGRASGARD TW-extern-wModbus Bedienungs- Und Montageanleitung Seite 3

D
®
HYGRASGARD
Patentiertes Qualitätsprodukt (prodynamische Querkonvektion Patent-Nr. DE 10 2012 015 726.6)
Kalibrierfähiger Taupunktwächter HYGRASGARD
mit W-Modbus (Wireless), im schlagfesten Kunststoff gehäuse mit Schnellverschlussschrauben, wahl weise mit ⁄ ohne Display, zur exakten Erfassung
der relativen Feuchte (0...100 % RH) und der Temperatur (–35...+80 °C) sowie zur Ermittlung diverser Kenn größen der Feuchte messtechnik. Speziell
die Betauung wird aufgrund seiner patentierten Messmethode, der prodynamischen Quer konvektion (keine Leit fähig keits messung) zuverlässig
er mittelt. Internationales Einheiten system SI (default) ist auf Imperial umstellbar (über Modbus). Der W-Modbus (Wireless) ersetzt das RTU-Kabel,
die GLT-Anbindung erfolgt funkbasiert über ein W-Modbus-Gateway. Der Anlegefühler findet Anwendung in nicht aggressiver, staubfreier Umgebung
und ist für die Decken- und Kanalmontage sowie für den Geräteeinbau geeignet. Der Einsatz erfolgt in der Kälte-, Klima- und Reinraumtechnik,
Technik räumen, Hotels und Tagungs stätten.
Ein langzeit stabiler, digitaler Feuchte- und Temperatur sensor garantiert exakte Mess ergebnisse. Aus diesen Messgrößen werden intern folgende
Kenngrößen berechnet, die über den Modbus abrufbar sind: relative Feuchte, absolute Feuchte, Mischungs verhältnis, Taupunkt temperatur, Enthalpie
(unter Vernach lässigung des atm. Luftdruckes) und Umgebungs temperatur.
Innovativer W-Modbus-Sensor mit DIP-Schalter zur Ein stellung der Busadresse im strom losen Zustand, internen LEDs zur Anzeige der Verbindungs-
qualität und des Telegrammstatus, Push-in-Klemme und großem drei zeiligem Display (beleuchtet, im 7-Segment-Bereich und Dot-Matrix-Bereich
individuell programmierbar). Der Fühler ist werkseitig kalibriert, eine umgebungsbedingte Fein justierung durch den Fachmann ist möglich.
TECHNISCHE DATEN
Spannungsversorgung:
Leistungsaufnahme:
Einheitensystem:
Datenpunkte:
Sensor:
Sensorschutz:
Messbereich:
Abweichung Feuchte:
Abweichung Temperatur:
Nullpunkt-Offset:
Umgebungstemperatur:
Medium:
Kommunikation:
Reichweite:
Busprotokoll:
Signalfilterung:
Gehäuse:
Abmessungen Gehäuse:
Kabelanschluss:
Prozessanschluss:
Sensorschutz:
Montage:
elektrischer Anschluss:
zulässige Luftfeuchte:
Schutzklasse:
Schutzart:
Normen:
Optional:
Umschaltbares Einheitensystem
Messgrößen / Datenpunkte
Temperatur
Relative Feuchte
Taupunkt
Absolute Feuchte
Mischungsverhältnis
Enthalpie
TW - wModbus
® TW - wModbus (Kompaktvariante inkl. Spannband) oder TW- extern - wModbus (abgesetzte Variante),
24 V AC (± 20 %); 15...36 V DC
< 1,2 W ⁄ 24 V DC; < 1,8 VA ⁄ 24 V AC
SI (default) oder Imperial (über Modbus umstellbar)
Temperatur [°C] [°F], relative Feuchte [% RH], Taupunkt [°C] [°F], absolute Feuchte [g/m
Mischungsverhältnis [g/kg] [gr/lb], Enthalpie [kJ/kg] [Btu/lb]
digitaler Feuchtesensor mit integriertem Temperatursensor, kleine Hysterese, hohe Langzeitstabilität
Kunststoff-Sinterfilter, Ø 16 mm, L = 35 mm, austauschbar (optional Metall-Sinterfilter, Ø 16 mm, L = 32 mm)
0...100 % RH (Feuchte); – 35...+80 °C (Temperatur)
typisch ± 2,0 % (20...80 % RH) bei +25 °C, sonst ± 3,0 %
typisch ± 0,2 K bei +25 °C
± 10 % RH (Feuchte); ± 5 °C (Temperatur)
– 30...+70 °C
saubere Luft und nicht aggressive, nicht brennbare Gase
W-Modbus (Wireless Modbus, Frequenz 2,4 GHz ISM, Sendeleistung 100 mW, AES-128 verschlüsselt)
max. 500 m (Freifeld) / ca. 50 - 70 m (Gebäude) zwischen zwei Funkteilnehmern
Modbus (RTU-Mode), Adressbereich 0...247 einstellbar
4 s / 32 s
Kunststoff, UV-beständig, Werkstoff Polyamid, 30 % glaskugelverstärkt,
mit Schnellverschlussschrauben (Schlitz ⁄ Kreuzschlitz-Kombination),
Farbe Verkehrsweiß (ähnlich RAL 9016), Deckel für Display ist transparent!
108 x 78,5 x 43,3 mm (Tyr 3 ohne Display)
108 x 78,5 x 45,8 mm (Tyr 3 mit Display)
Kabelverschraubung aus Kunststoff (M 20 x 1,5; mit Zugentlastung, auswechselbar, Innendurchmesser 8 - 13 mm)
oder M12-Steckverbinder nach DIN EN 61076-2-101 (optional auf Anfrage)
Endlosspannband mit Schloss aus Metall, 300 mm, für Rohre bis 3 "
Membranfilter
TW - wModbus mit Spannband zur direkten Rohrmontage
oder zur direkten Montage auf geraden Oberflächen (z.B. Wänden, Decken)
TW - extern - wModbus mit abgesetztem Fühlerkopf (Kabellänge KL = 1,5 m) zur Rohrmontage
0,2 - 1,5 mm², über Push-In-Klemmen
< 95 % RH, nicht kondensierende Luft
III (nach EN 60 730)
IP 65 (nach EN 60 529)
CE-Konformität nach Funk-Richtlinie 2014 ⁄ 53 ⁄ EU
Display mit Beleuchtung, dreizeilig, programmierbar, Ausschnitt ca. 51 x 29 mm (B x H),
zur Anzeige der Ist-Feuchte und Ist-Temperatur (zyklisch) oder einer wählbaren Kenngröße (statisch)
oder eines individuell programmierbaren Anzeigewertes
SI (default) → Imperial
[°C] → [°F]
[% RH] → [% RH]
[°C] → [°F]
[g/m³] → [gr/ft³]
[g/kg] → [gr/lb]
[kJ / kg] → [Btu/lb]
Messbereiche
3
Rev. Data - V11
3 ] [gr/ft 3 ],
SI (default) →
–35...+80 °C → –31...+176 °F
0...100 % RH → 0...100 % RH
Imperial
