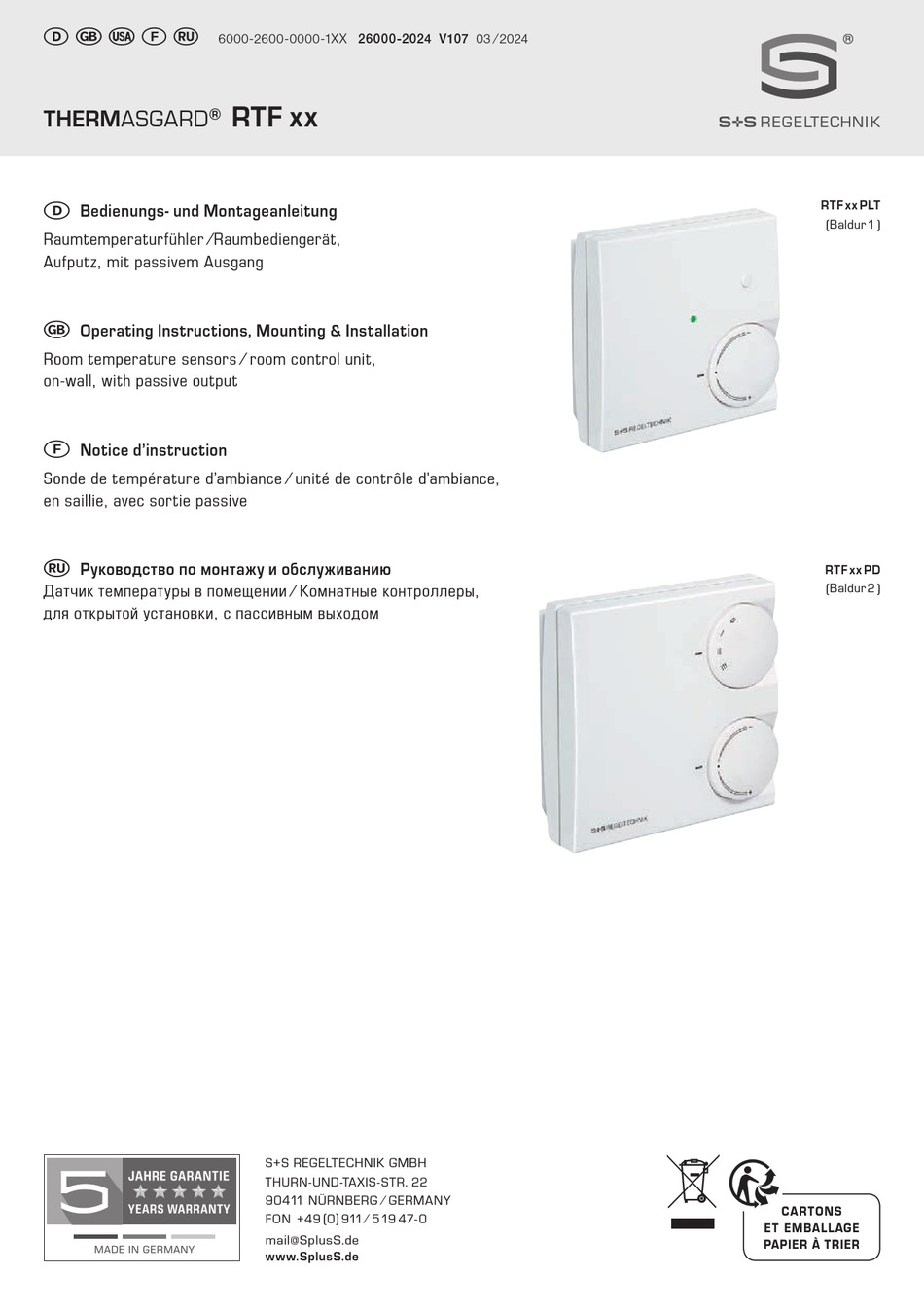

THERMASGARD
®
D
Bedienungs- und Montageanleitung
Raumtemperaturfühler ⁄ Raumbediengerät,
Aufputz, mit passivem Ausgang
G
Operating Instructions, Mounting & Installation
Room temperature sensors ⁄ room control unit,
on-wall, with passive output
F
Notice d'instruction
Sonde de température d'ambiance ⁄ unité de contrôle d'ambiance,
en saillie, avec sortie passive
r
Руководство по монтажу и обслуживанию
Датчик температуры в помещении ⁄ Комнатные контроллеры,
для открытой установки, с пассивным выходом
6000-2600-0000-1XX 26000-2024 V107 03 ⁄ 2024
RTF xx
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de

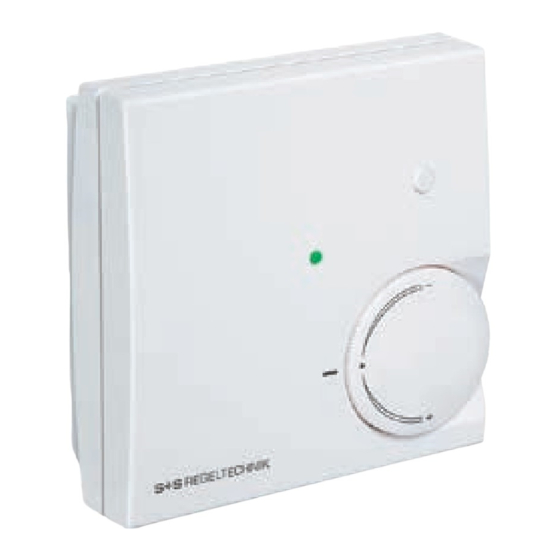

RTF xx PLT
(Baldur 1 )
RTF xx PD
(Baldur 2 )
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Werbung
Verwandte Anleitungen für S+S REGELTECHNIK THERMASGARD RTF Serie
Inhaltszusammenfassung für S+S REGELTECHNIK THERMASGARD RTF Serie
- Seite 1 RTF xx PD (Baldur 2 ) Датчик температуры в помещении ⁄ Комнатные контроллеры, для открытой установки, с пассивным выходом S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Seite 2 D G U F r RTF xx THERMASGARD ® Gehäuse Baldur 1 Maßzeichnung Housing Baldur 1 Dimensional drawing Plan coté boîtier Baldur 1 Габаритный чертеж Корпус Baldur 1 28.9 27.2 Maßzeichnung Gehäuse Baldur 2 Dimensional drawing Housing Baldur 2 Plan coté boîtier Baldur 2 Габаритный...
- Seite 3 ® THERMASGARD RTF xx (diverse Ausführungen) Rev. 2024 - V27 Raumtemperaturfühler THERMASGARD ® RTF x x mit passivem Ausgang, im formschönen Kunststoff gehäuse (Baldur 1 / Baldur 2) mit Schnappde- ckel, Unterteil mit 4-Loch befestigung, für Montage auf senkrecht oder waagerecht installierten UP- Dosen, mit Sollbruchstelle für Aufputz anschluss. Als Raumbediengeräte erhältlich in diversen Typenvarianten mit Bedienelementen wie Sollwert-Potentio meter (%), Dreh schalter (max.
- Seite 4 ® THERMASGARD RTF xx (diverse Ausführungen) Rev. 2024 - V27 RTF xx P Anschlussbild (Sollwert) (Offset) THERMASGARD ® RTF xx P Ausführung mit Fühler und (Baldur 1) Potentiometer (1 kOhm, max. 0,1 W) RTFxxPD Anschlussbild (Sollwert) (Offset) ® THERMASGARD RTF xx PD Ausführung mit Fühler, 15 16 17 18 Potentiometer (1 kOhm, max.
- Seite 5 ® THERMASGARD RTF xx (diverse Ausführungen) Rev. 2024 - V27 RTFxxLT Anschlussbild THERMASGARD ® RTF xx LT Ausführung mit Fühler, Leuchtdiode (grün) und Taster (max. 24 V DC, max. 10 mA) (Baldur 1) RTF xx PLT Anschlussbild (Sollwert) (Offset) ® THERMASGARD RTF xx PLT Ausführung mit Fühler,...
- Seite 6 ® THERMASGARD RTF xx (diverse Ausführungen) Rev. 2024 - V27 RTFxxPW Anschlussbild (Sollwert) (Offset) THERMASGARD ® RTF xx PW Ausführung mit Fühler, Potentiometer (1 kOhm, max. 0,1 W) und Wippschalter (max. 24 V AC/DC, max. 130 mA) (Baldur 1) Zum Öffnen des Gehäuses einen Schraubendreher (2,0) in die Nut Baldur Gehäuse mittig ansetzen, nach unten drücken und den Bodenrahmen etwas...
- Seite 7 Allgemeine Informationen Messprinzip für HLK - (HVAC) -Temperaturfühler allgemein: Das Messprinzip der Temperaturfühler beruht darauf, dass der innen liegende Sensor ein temperaturabhängiges Widerstandssignal abgibt. Die Art des innen liegenden Sensors bestimmt das Ausgangssignal. Man unterscheidet die nachfolgenden passiven ⁄ aktiven Temperatursensoren: a) Pt 100 - Messwiderstand (nach DIN EN 60 751) b) Pt 1000 - Messwiderstand (nach DIN EN 60751) c) Ni 1000 - Messwiderstand (nach DIN EN 43 760, TCR=6180 ppm ⁄...
- Seite 8 Montage und Inbetriebnahme Die Geräte sind im spannungslosen Zustand anzuschließen. Der Hinweise zum mechanischen Ein- und Anbau: Anschluss der Geräte darf nur an Sicherheitskleinspannung er folgen. Der Einbau hat unter Berücksichtigung der einschlägigen, für den Folgeschäden, welche durch Fehler an diesem Gerät entstehen, sind Messort gültigen Vorschriften und Standards (wie z.
- Seite 9 Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten! –...
- Seite 10 ® THERMASGARD RTF xx (diverse versions) Rev. 2024 - V27 Room temperature sensor THERMASGARD ® RTF x x with passive output, in attractive plastic housing (Baldur 1 / Baldur 2) with snap-on housing cover, base with 4-hole attachment, for mounting on vertically or horizontally installed in-wall flush boxes, with predetermined breaking point for on-wall cable entry.
- Seite 11 ® THERMASGARD RTF xx (diverse versions) Rev. 2024 - V27 RTF xx P Connecting diagram (setpoint) (offset) THERMASGARD ® RTF xx P Version with sensor and (Baldur 1) potentiometer (1 kOhm, max. 0.1 W) RTFxxPD Connecting diagram (setpoint) (offset) ® THERMASGARD RTF xx PD Version with sensor,...
- Seite 12 ® THERMASGARD RTF xx (diverse versions) Rev. 2024 - V27 RTFxxLT Connecting diagram THERMASGARD ® RTF xx LT Version with sensor, LED (green) and push-button (max. 24 V DC, max. 10 mA) (Baldur 1) RTF xx PLT Connecting diagram (setpoint) (offset) ®...
- Seite 13 ® THERMASGARD RTF xx (diverse versions) Rev. 2024 - V27 RTFxxPW Connecting diagram (setpoint) (offset) THERMASGARD ® RTF xx PW Version with sensor, potentiometer (1 kOhm, max. 0.1 W) and rocker switch (max. 24 V AC/DC, max. 130 mA) (Baldur 1) To open the housing, set a screwdriver (2.0) in the groove at centre, Baldur Housing...
- Seite 14 General notes Measuring principle of HVAC temperature sensors in general: The measuring principle of temperature sensors is based on an internal sensor that outputs a temperature-dependent resistance signal. The type of the internal sensor determines the output signal. The following active ⁄ passive temperature sensors are distinguished: a) Pt 100 measuring resistor (according to DIN EN 60 751) b) Pt 1000 measuring resistor (according to DIN EN 60751) c) Ni 1000 measuring resistor (according to DIN EN 43 760, TCR = 6180 ppm ⁄...
- Seite 15 Installation and Commissioning Devices are to be connected under dead-voltage condition. Devices Notes regarding mechanical mounting and attachment: must only be connected to safety extra-low voltage. Consequential Mounting shall take place while observing all relevant regulations damages caused by a fault in this device are excluded from and standards applicable for the place of measurement (e.g.
- Seite 16 General notes Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions. In addition, the following points are to be observed: –...
- Seite 17 ® THERMASGARD RTF xx (différents modèles) Rev. 2024 - V27 Sonde de température ambiante THERMASGARD ® RTF x x avec sortie passive, dans un boîtier élégant en plastique (Baldur 1 / Baldur 2) avec couvercle emboîté, partie inférieure avec 4 trous, pour fixation sur boîtes d’encastrement installées en position verticale ou horizontale, avec point de rupture pour raccordement en saillie.
- Seite 18 ® THERMASGARD RTF xx (différents modèles) Rev. 2024 - V27 RTF xx P Schéma de raccordement (setpoint) (offset) THERMASGARD ® RTF xx P Modèle avec sonde (Baldur 1) et potentiomètre (1 kOhm, max. 0,1 W) RTFxxPD Schéma de raccordement (setpoint) (offset) ®...
- Seite 19 ® THERMASGARD RTF xx (différents modèles) Rev. 2024 - V27 RTFxxLT Schéma de raccordement THERMASGARD ® RTF xx LT Modèle avec sonde, diode électroluminescente (verte) et bouton-poussoir (max. 24 V cc, max. 10 mA) (Baldur 1) RTF xx PLT Schéma de raccordement (setpoint) (offset) ®...
- Seite 20 ® THERMASGARD RTF xx (différents modèles) Rev. 2024 - V27 RTFxxPW Schéma de raccordement (setpoint) (offset) THERMASGARD ® RTF xx PW Modèle avec sonde, potentiomètre (1 kOhm, max. 0,1 W) et interrupteur à bascule (max. 24 V ca/cc, max. 130 mA) (Baldur 1) Pour ouvrir le boîtier placer le tournevis (2,0) au centre de l’encoche, Baldur...
- Seite 21 Généralités Principe de mesure des sondes de température pour applications CVC (HVAC) en général: Le principe de mesure se base sur le fait que le capteur à l’intérieur génère un signal de résistance dépendant de la température. Le signal de sortie est déterminé par le type de capteur qui se trouve à l’intérieur. On distingue les capteurs de température actifs et passifs suivants: a) Pt 100 –...
- Seite 22 Montage et mise en service Les raccordements électriques doivent être exécutés HORS Consignes pour l’installation mécanique : TENSION. Veillez à ne brancher l’appareil que sur un réseau de très L'installation doit être effectuée en conformité avec les réglementa- basse tension de sécurité. Nous déclinons toute responsabilité ou tions et les normes en vigueur pour le lieu de mesure (par ex.
- Seite 23 Généralités Seules les CGV de la société S+S, les « Conditions générales de livraison du ZVEI pour produits et prestations de l’industrie électronique » ainsi que la clause complémentaire « Réserve de propriété étendue » s’appliquent à toutes les relations commerciales entre la société...
- Seite 24 ® THERMASGARD RTF xx (различные исполнения) Rev. 2024 - V27 Датчик температуры для помещений THERMASGARD ® RTF x x с пассивным выходом, в элегантном пластиковом корпусе (Baldur 1 / Baldur 2) с защелкивающейся крышкой и 4 отверстиями для крепления в нижней части, для установки в вертикально или горизонтально расположенные монтажные...
- Seite 25 ® THERMASGARD RTF xx (различные исполнения) Rev. 2024 - V27 RTF xx P Схема соединения (setpoint) (offset) THERMASGARD ® RTF xx P Исполнение с датчиком (Baldur 1) и потенциометром (1 кОм, макс. 0,1 Вт) RTFxxPD Схема соединения (setpoint) (offset) ® THERMASGARD RTF xx PD Исполнение...
- Seite 26 ® THERMASGARD RTF xx (различные исполнения) Rev. 2024 - V27 RTFxxLT Схема соединения THERMASGARD ® RTF xx LT Исполнение с датчиком, светодиодом (зеленым) и кнопкой (макс. 24 В пост. тока ⁄ макс. 10 мА) (Baldur 1) RTF xx PLT Схема соединения (setpoint) (offset) ®...
- Seite 27 ® THERMASGARD RTF xx (различные исполнения) Rev. 2024 - V27 RTFxxPW Схема соединения (setpoint) (offset) ® THERMASGARD RTF xx PW Исполнение с датчиком, потенциометром (1 кОм, макс. 0,1 Вт) и кулисным переключателем (макс. 24 В перем./ пост. тока, макс. 130 мА) (Baldur 1) Чтобы...
- Seite 28 Указания к продуктам Общий принцип измерения для датчика температуры HLK (HVAC): Принцип измерения температуры основан на зависимости электрического сопротивления чувствительного элемента (сенсора), находящего- ся внутри датчика, от температуры. Выходной сигнал сопротивления определяется типом чувствительного элемента. Различают следующие пассивные ⁄ активные чувствительные элементы: а) измерительный...
- Seite 29 Монтаж и ввод в эксплуатацию Приборы следует устанавливать в обесточенном состоянии. Указания к механическому монтажу: Монтаж должен осуществляться с учетом соответствующих, Подк лючение должно осуществляться иск лючительно к безопасно действительных для места измерения предписаний и стандартов малому напряжению. Повреж дения приборов...
- Seite 30 Указания к продуктам В качестве Общих Коммерческих Условий имеют силу исключительно наши Условия, а также действительные «Общие условия поставки продукции и услуг для электрической промышленности» (ZVEI) включая дополнительную статью «Расширенное сохранение прав собственности». Помимо этого, следует учитывать следующие положения: – Перед установкой и вводом в эксплуатацию следует прочитать данное руководство; должны быть учтены все приведенные в нем указания! –...
- Seite 31 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 32 D G U F r Widerstandskennlinien für passive Temperatursensoren Resistance characteristics of passive temperature sensors Courbes caractéristiques pour capteurs de température passive Характеристики сопротивления пассивных датчиков температуры PT 100 PT 1000 Ni 1000 Ni 1000 LM235Z TK 5000 (T1) 81-210 (KP10) °...
