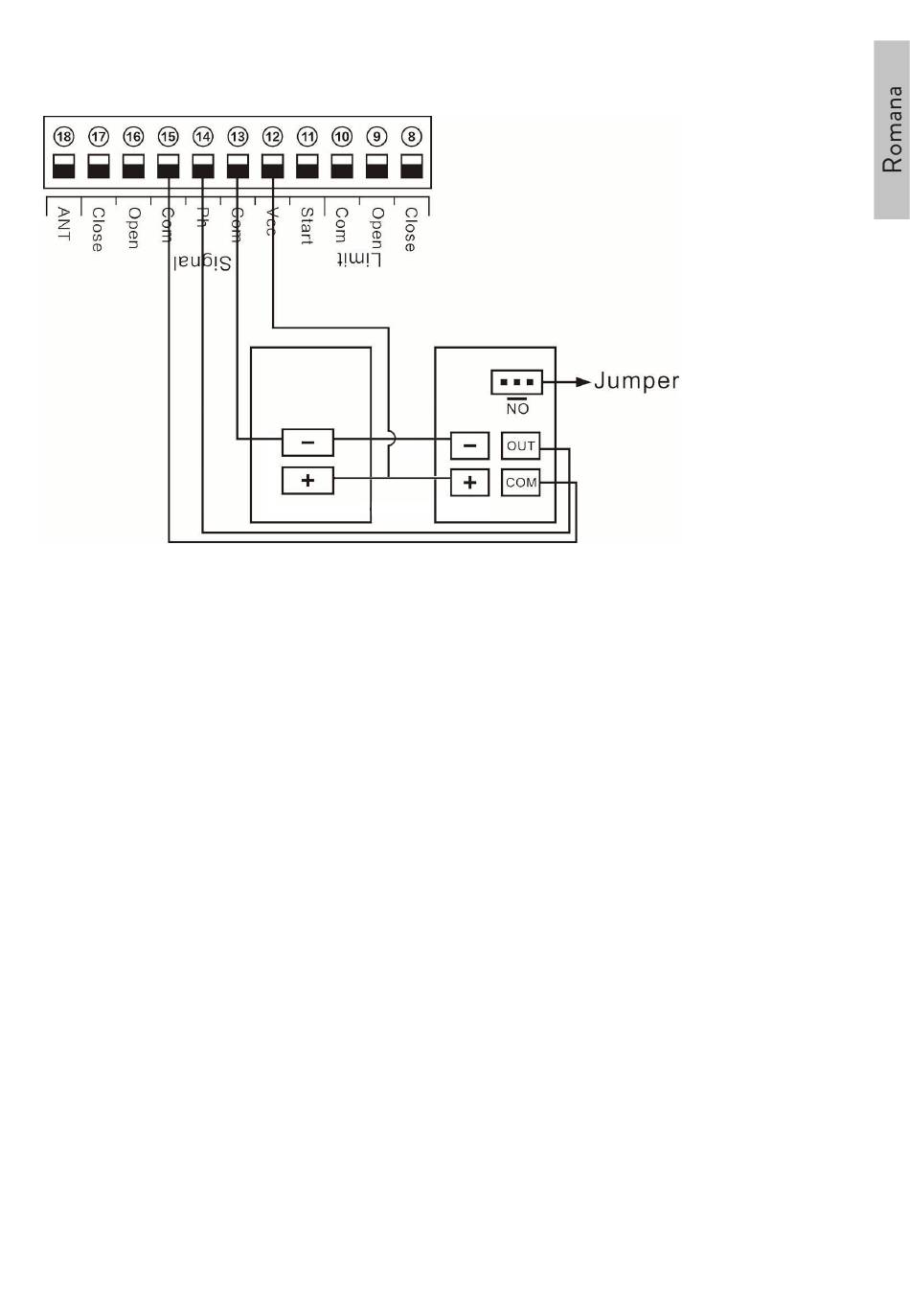

Conectare senzor infrarosu
• Indepartati firul dintre terminalul 14 si 15.
• Conectati terminalul 15 la terminalul COM si terminalul 14 la terminalul
OUT al senzorului.
• Terminalul 12 si 13 alimenteaza senzorul. Astfel, conectati terminalul 12 la
"+" (plus), iar terminalul 13 la "-" (minus).
Nota: din fabrica, placa de baza este setata sa conecteze fotocelula NO. De
aceea, pastrati jumperul pe pozitia NO, dupa cum se vede in imaginea de mai
sus.
Conectare dispozitiv de deschidere (nu este inclus)
Daca nu doriti sa folositi telecomanda pentru a controla portile, conectati
la terminalul 11 dispozitivul extern de actionare a portilor, cum ar fi buton de
acces, tastatura de acces etc.
