Inhaltszusammenfassung für PNI AP800D
-
Seite 29: Sicherheitsinformation
Warnungen Stellen Sie zu Ihrer Sicherheit und zum Erhalt eines korrekt funktionierenden Automatisierungssystems sicher, dass die folgenden Bedingungen erfüllt sind: Die Torstruktur muss für das Automatisierungssystem geeignet sein » Achten Sie darauf, dass sich die Tore über die gesamte Länge ihres Weges »... -

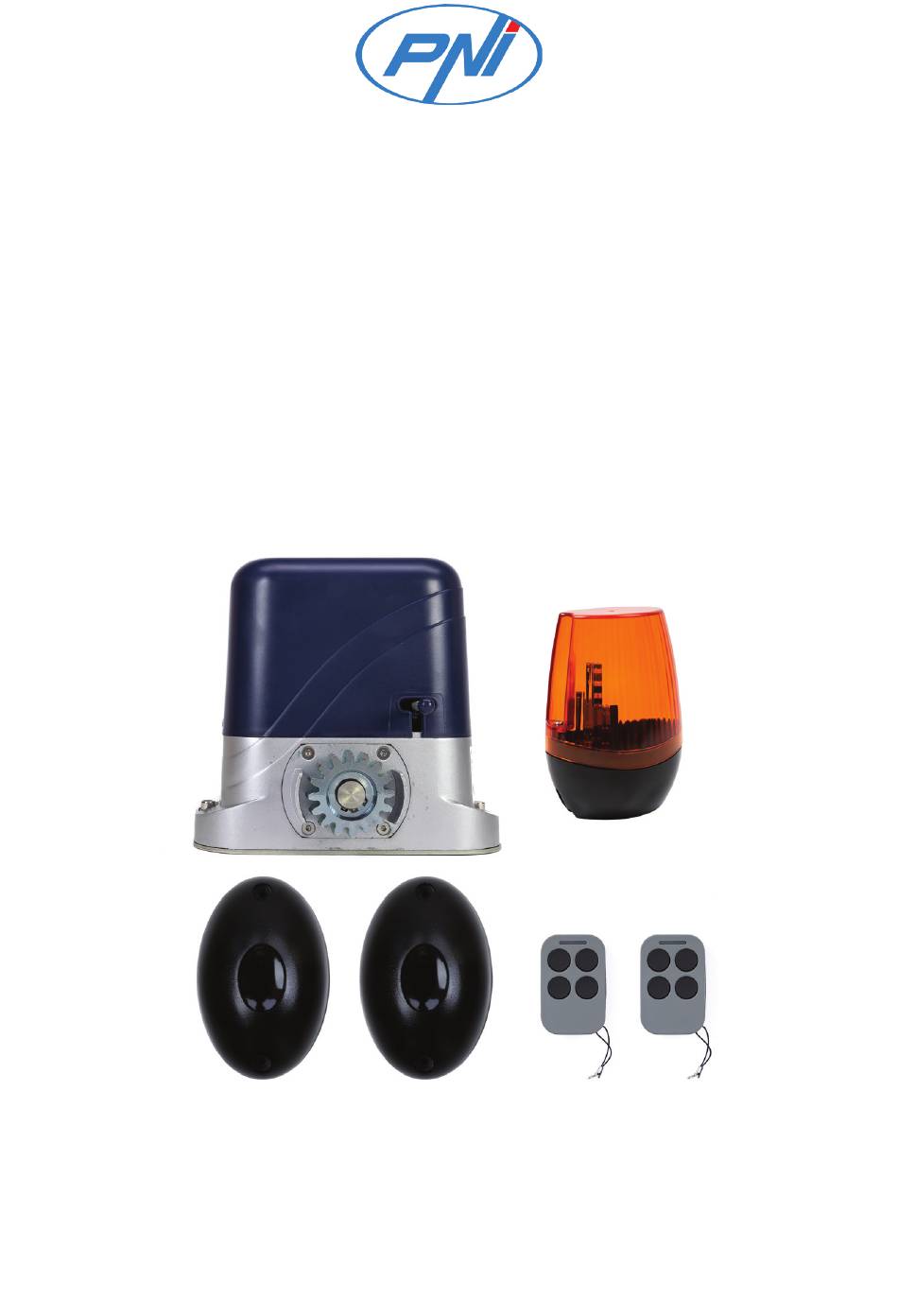

Seite 30: Packungsinhalt
Installieren Sie das Automatisierungssystem unter Berücksichtigung des » Gewichts, der Länge und der Höhe des Tors. Sicherheitssensoren erkennen möglicherweise kleine Hindernisse wie » Kinder, Tiere oder Gegenstände nicht. Es ist Ihre Pflicht, für den sicheren Betrieb der Tore zu sorgen. Hinweis: Wir übernehmen keine Verantwortung für Unfälle oder Defekte, die durch unsachgemäße Installation des Torautomatisierungssystems verursacht werden. -
Seite 31: Technische Spezifikationen
Technische Spezifikationen Motorbetriebstemperatur: -26°C ~ + 80°C » Stromversorgung der Steuereinheit: 230 V » Leistung: 350W » Übertragungsmodus Ausgang: M = 4 » Drehmoment: 30,0 Nm » Öffnungs-/Schließgeschwindigkeit: 12m/min » Umdrehungen: 1400 U/min » Zugkraft: 1100 N (Newton) » Maximale Traglast: 800 kg »... -
Seite 32: Motoreinbau
Wichtige Notizen Versorgen Sie die Steuereinheit mit einem separaten 10-A-Netzteil. » Die Zahnstange muss auf einer geraden Linie parallel zum Tor installiert » werden. Abstand zwischen der Zahnstange und dem Getriebe des Motors » einhalten, um den Motor nicht zu überlasten. Montieren Sie den Anschlag in Öffnungsrichtung der Klappe, um ein »... - Seite 33 Positionieren Sie das erste Zahnstangenstück auf dem Getriebe, lassen » Sie einen Abstand von 2-3 mm zwischen Zahnstange und Rad und befestigen Sie es dann am Tor. Bewegen Sie das Tor manuell hin und her, um sicherzustellen, dass die » Zahnstange gut auf dem Zahnrad gleitet.
-
Seite 34: Stromversorgung Und Installationsprüfung
Stromversorgung und Installationsprüfung Überprüfen Sie die Kabel und Anschlüsse erneut » Schließen Sie das Tor manuell » Schließen Sie das System an eine 10-A-Stromversorgung an » Drücken Sie die Zifferntaste 1 auf der Fernbedienung » Das Tor muss sich öffnen und stoppen, wenn es das Ende seines Laufs »... -
Seite 35: Koppeln Der Fernbedienung
13.1 - Koppeln der Fernbedienung Drücken Sie die LEARN-Taste auf der Platine (13.1). Die D5-LED blinkt 10 Sekunden lang. Drücken Sie während dieser Zeit eine beliebige Taste auf der Fernbedienung. Wenn der Code gelernt wurde, blinkt die LED D5 zweimal. Die Fernbedienung ist jetzt gekoppelt. - Seite 36 Position ON: Die Fotozelle befindet sich im NC-Modus 3. und 4 in Position OFF: deaktiviert die automatische Schließfunktion (Default) 3. auf Position ON und 4 auf Position OFF: Wenn das Tor vollständig geöffnet ist, schließt es automatisch nach 10 Sekunden . 4.
-
Seite 37: Kondensatoren Zum Starten Des Motors
13.4 Kondensatoren zum Starten des Motors Die Kondensatoren sind mit der Hauptplatine verbunden. Stellen Sie sicher, dass die Kondensatorschnittstelle sicher ist. Bitte beziehen Sie sich auf die Mainboard-Konfiguration im Bild auf der vorherigen Seite. 13.5 LED-Anzeigen D1: LED an - das Tor ist nicht vollständig geschlossen Led aus - das Tor ist vollständig geschlossen D2: LED an - das Tor ist nicht vollständig geöffnet Led aus - das Tor ist vollständig geöffnet... - Seite 38 Die Klemmen 6 und 7 sind für den 230-V-Anschluss » Wir empfehlen, den Motor rechts neben dem Tor (von innen gesehen) einzubauen): Klemme 3 - Schließen Sie das rote Kabel an den Motor an » Klemme 4 - Schließen Sie das gelbe Kabel an den Motor an »...
-
Seite 39: Anschluss Warnlampe
Klemme 4 - Schließen Sie das rote Kabel an den Motor an » Klemme 5 - Schließen Sie das blaue Kabel an den Motor an » Klemme 3 - Schließen Sie das gelbe Kabel an den Motor an » Hinweis: Wenn Sie den Motor auf der rechten Seite des Tors (Innenansicht) montieren, überprüfen Sie, wenn Sie das schwarze und das grüne Kabel wechseln, ob der Motor normal schließt und stoppt. -
Seite 40: Geräteverbindung Öffnen
• Entfernen Sie das Kabel zwischen Klemme 14 und 15. • Verbinden Sie Klemme 15 mit der COM-Klemme und Klemme 14 mit der OUT-Klemme des Sensors. • Die Klemmen 12 und 13 versorgen den Sensor. Verbinden Sie dazu Klemme 12 mit „+“ (Plus) und Klemme 13 mit „-“ (Minus). Hinweis: Werkseitig ist die Systemplatine für den Anschluss der NO- Fotozelle eingestellt. - Seite 41 der Türen darstellen könnten. Alle 3 Monate alle beweglichen Teile des Automatisierungssystems » schmieren. Wenn die Zentrale von einer Pufferbatterie versorgt wird, überprüfen Sie » die Batterie monatlich und tauschen Sie sie bei Bedarf aus. Überprüfen Sie regelmäßig den Zustand von Kabeln und Anschlüssen. »...
- Seite 131 Declaración UE de conformidad simplificada ONLINESHOP SRL declara que el Kit de automatización para puertas correderas PNI AP800D cumple con la Directiva EMC 2014/30/EU y la Directiva RED 2014/53/EU. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: https://www.mypni.eu/products/9862/download/certifications...
