Hinweise zur Installati-
on mit Dreiwegeventil:
Die angegebenen Hydraulik-
schemata sind Vorschläge.
Die Betriebssicherheit des
Reglers/Anlage ist nur bei
bestimmungsgemäßer Verwen-
dung und fehlerfreier Verdrah-
tung gewährleistet. Nichtbeach-
tung der Anschlussschemen und
der Sicherheitshinweise kann
eine Gefährdung für Personen
und Pumpe/Anlage zur Folge
haben. Dabei sind auch die
Vorschriften und Warnhinweise
der Pumpenhersteller zu beach-
ten.
12

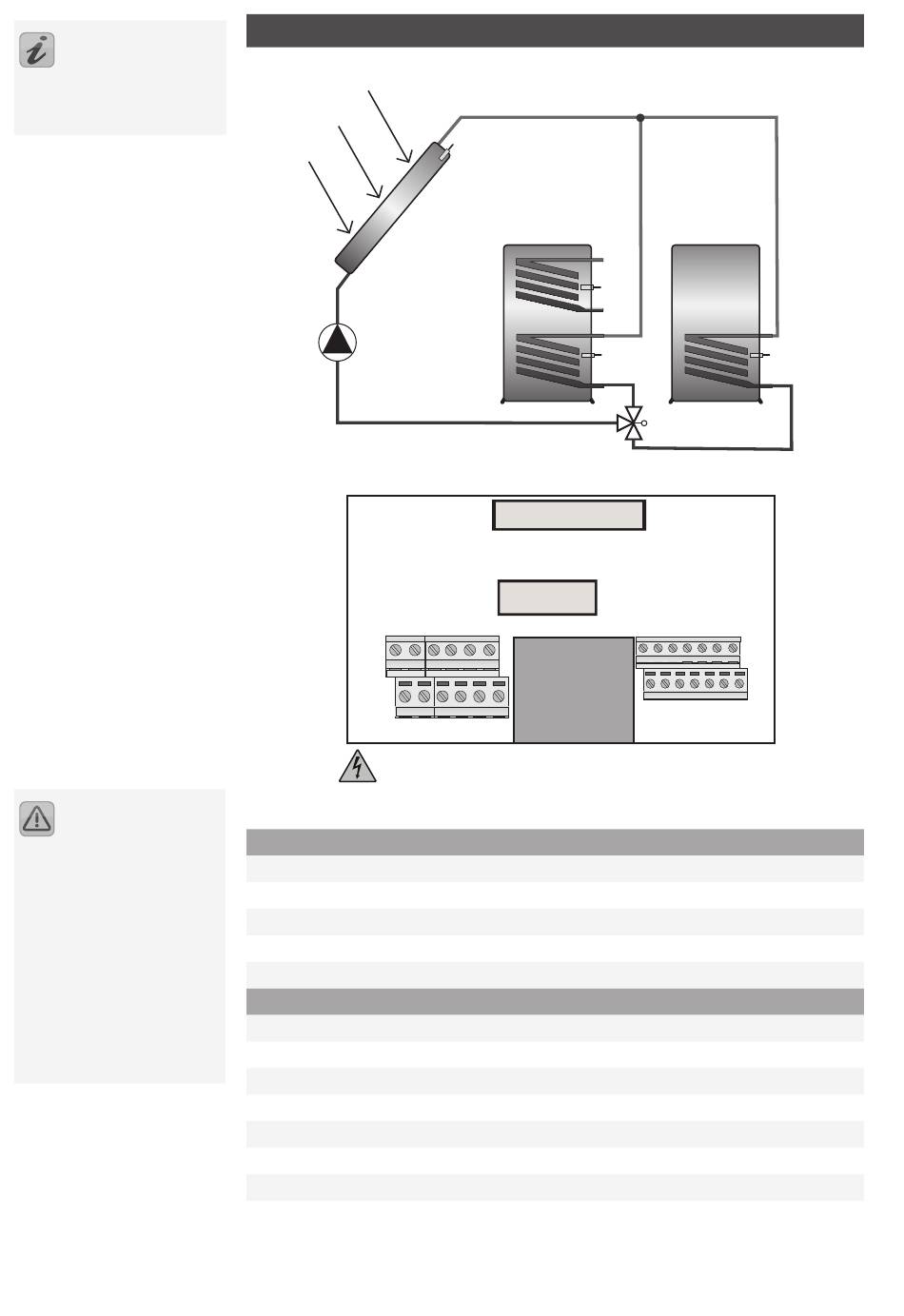

Schema 1: 1 Kollektor, 2 Speicher, Pumpe-Ventil
A1
PE - PE A3 A2 A1 L1
PE - PE N N N N
230-Anschlüsse
L
Phase Netz
N
Neutralleiter - Netz und Ausgänge
A1
Solarkreispumpe (Schaltausgang 1)
A2
Ventil (Schaltausgang 2)
A3
Freier Regler (Schaltausgang 3)
Fühleranschlüsse
S1
Kollektorfühler
S2
Speicher 1 unten
S3
Speicher 2 unten
S4
Option: Kollektor - Rücklauf
S5
Optional: Kühlen od. Heizen od. Temp.differenzregler
S6
Option: Freier Regler; sonst Temperaturanzeige
S7
Option: Durchflusszähler
S1
1
S5
S2
FUSE
2
S3
A2
S1 S2 S3 S4 S5 S6 S7
M M M M M M M
