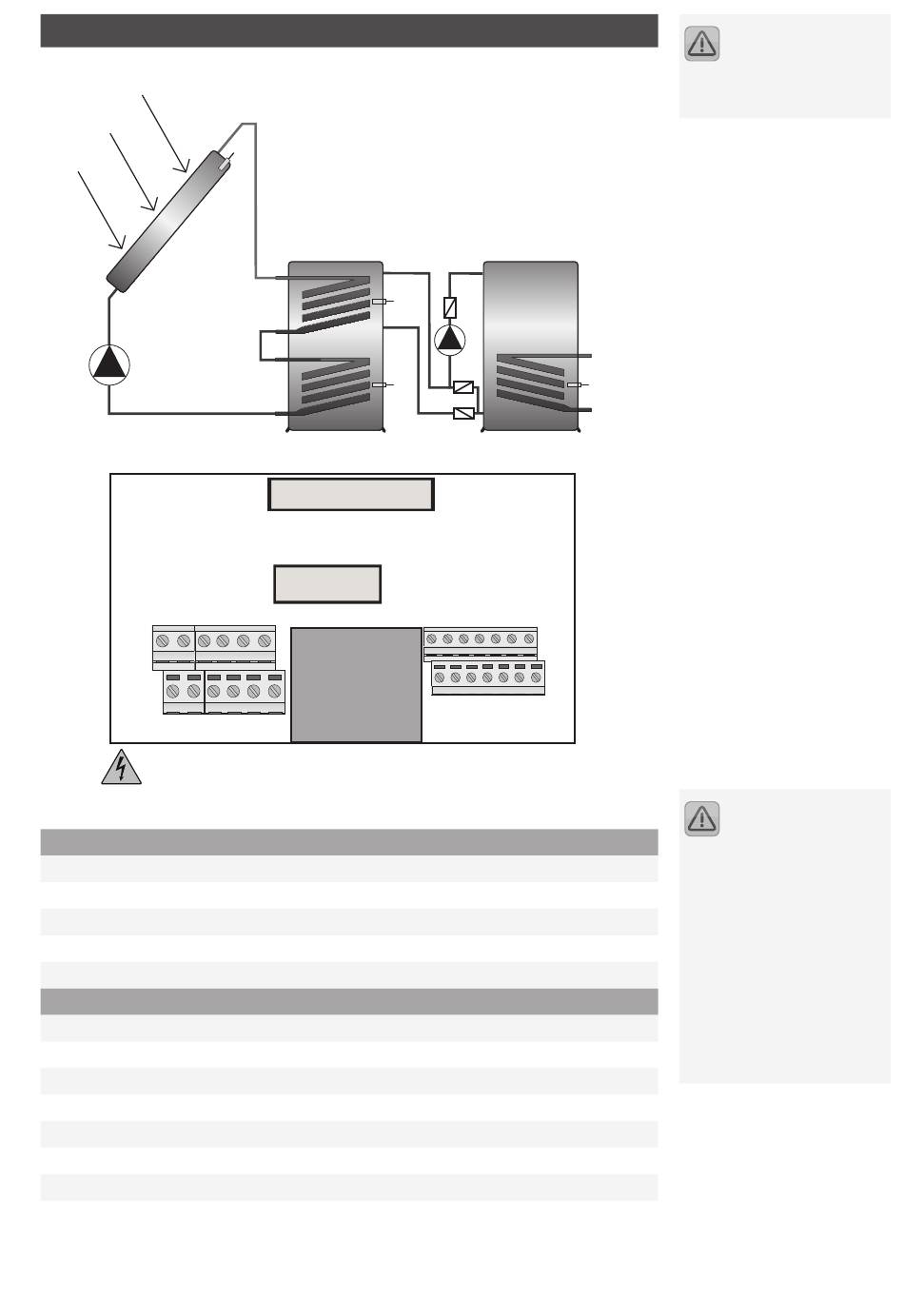

Schema 0: 1 Kollektor, 1 Speicher
Alternativschema - Variante mit Umladung
A1
PE - PE A3 A2 A1 L1
PE - PE N N N N
230-Anschlüsse
L
Phase Netz
N
Neutralleiter - Netz und Ausgänge
A1
Solarkreispumpe (Schaltausgang 1)
A2
Keine Funktion
A3
Schaltausgang 3 - Pumpe für Speicherumladung
Fühleranschlüsse
S1
Kollektorfühler
S2
Speicher unten
S3
Keine Funktion
S4
Option: Kollektor - Rücklauf
S5
Quelle - Temp.differenzregler für Speicherumladung
S6
Wärmeabnehmer - Temp.differenzregler für Speicherumladung
S7
Option: Durchflusszähler
S1
1
S5
S2
FUSE
2
A3
S6
S1 S2 S3 S4 S5 S6 S7
M M M M M M M
Die folgenden Anlagen-
schemata sind keine
vollständigen hydraulischen
Schaltbilder!
Die Betriebssicherheit des
Reglers/Anlage ist nur bei
bestimmungsgemäßer Verwen-
dung und fehlerfreier Verdrah-
tung gewährleistet. Nichtbeach-
tung der Anschlussschemen und
der Sicherheitshinweise kann
eine Gefährdung für Personen
und Pumpe/Anlage zur Folge
haben. Dabei sind auch die
Vorschriften und Warnhinweise
der Pumpenhersteller zu beach-
ten.
11
