Inhaltszusammenfassung für Sunset Solar STELLA

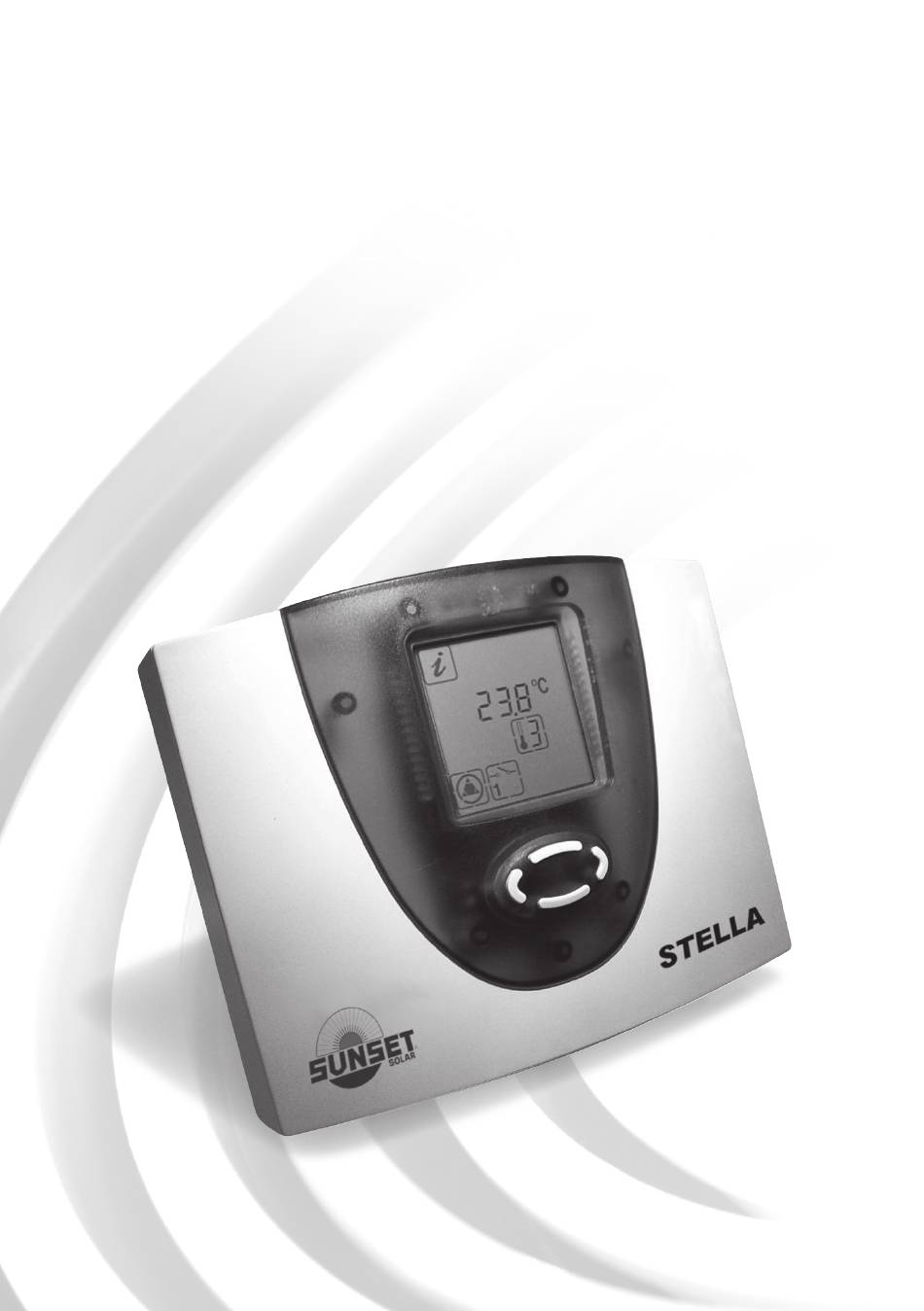

- Seite 1 Betriebsanleitung Solarregler STELLA Mikrocontrollergesteuerte Temperaturdifferenzregler für thermische Solaranlagen...
- Seite 2 Erläuterung der Inhalt Grafiksymbole Einsatzgebiet / Merkmale des Gerätes 1.1 Einsatzgebiet Achtung! 1.2 Gerätemerkmale Symbol weist auf Sicherheitshinweise mögliche Gefahren Gerätemontage und Fehler hin 3.1 Öffnen des Gerätes Achtung 230V~ 3.2 Wandmontage Spannung! 3.3 Anschlüsse Symbol weist auf 3.4 Anschluss Temperaturfühler Gefahren durch Kurzbezeichnungen und Bedienung hohe lebensgefähr-...
- Seite 3 Sicherheitsbestim- von Verbrennungen! Vorsicht bei der Montage der Temperaturfühler! mungen einzuhalten. Montieren Sie STELLA so, dass z.B. durch Wärmequellen keine für das Gerät ■ unzulässigen Betriebstemperaturen (>50°C) verursacht werden. Aus Sicherheitsgründen darf die Anlage nur zu Testzwecken im Handbetrieb verbleiben.
- Seite 4 Der Anschluss und die Inbetriebnahme des Reglers darf nur von fachkundi- ■ gem Personal vorgenommen werden. Dabei sind die geltenden nationalen und örtlichen Sicherheitsbestimmungen, einzuhalten (z.B. in Deutschland VDE 0100). Gerätemontage Der Regler darf nur in trockenen, nicht explosi- onsgefährdeten Räumen 3.1 Öffnen des Gerätes installiert werden.
- Seite 5 Kontakte benötigt, steht dafür entsprechendes Zubehör zur Verfügung 3.4 Anschluss Temperaturfühler Die Geräte STELLA arbeiten mit präzisen Platin-Temperatur fühlern vom Typ PT1000. Je nach Anlagentyp und Funktionsumfang sind 2 bis 6 Fühler notwendig. Montage / Verkabelung der Temperaturfühler: ■ Montieren Sie die Fühler am Kollektor und Speicher. Achten Sie dabei auf gu- ten Temperaturübergang und verwenden Sie gegebenenfalls Wärmeleitpaste.
- Seite 6 4.2 Bedienung Die Bedienung der Regler STELLA erfolgt komfortabel und einfach mit vier Be- dientasten. Mit den Bedientasten können Sie: Anzeigewerte abrufen ■ Geräteeinstellungen vornehmen ■ Die Grafiksymbole der Anzeige führen Sie auf einfache Weise durch die Be- dienstruktur. Die Bedientasten haben folgende Funktionen:...
- Seite 7 Anzeige Rücksetzen Bedeutung z.B. möglich 35 °C Temperaturdifferenzregler Wärmeabnehmer nein Frostschutzfühler (T1 – T6 einstellbar) Anzei- 25 °C ge allgemeine Temperaturmessstelle (T6) nein (ausgeblendet, wenn nicht angeschlossen) Betriebsstunden für Laden Speicher 1234 h Rücksetzbar auf 0 h Energieertrag für Speicher 927 kWh Rücksetzbar auf 0 kWh 5.2 Menü...
- Seite 8 Anzeige Werte- Typ. Ein- Aktuelle Bedeutung z.B. Bereich stellung Einstellung Zeitfenster 1(2,3): 0:00 0:00 – 23:59 0:00 Start 1(2,3) Zeitfenster 1(2,3): 23:59 0:00 – 23:59 23:59 Stop 1(2,3) Zeitfenster 1(2,3): Start 6:00 0:00 – 23:59 6:00 für Röhrenkollek- torfunktion Zeitfenster 1(2,3): Stop 20:00 0:00 –...
- Seite 9 Anzeige Werte- Werksein- Aktuelle Bedeutung bereich stellung Einstellung Zeile Wert Funktion 0 = aus 0 = aus Energie ertragsmessung 1 = ein Energieertragsmessung 0 – 10 Glykoltyp einstellen Energieertragsmessung 0 – 100% Glykolanteil 5%-Schritte Energieertragsmessung 0,5 – 25 l/I Liter/Impuls, DFG 0,5l-Schritte Mehrspeicheranlagen 30 –...
- Seite 10 Anlagenschemen Die folgenden Anlagen- schemata sind keine Schema 0: 1 Kollektor, 1 Speicher vollständigen hydraulischen Auslieferschema: Temperaturdifferenzregler voreingestellt Schaltbilder! für Rücklaufanhebung FUSE PE - PE A3 A2 A1 L1 S1 S2 S3 S4 S5 S6 S7 M M M M M M M PE - PE N N N N Die Betriebssicherheit des Reglers/Anlage ist nur bei...
- Seite 11 Schema 0: 1 Kollektor, 1 Speicher Die folgenden Anlagen- schemata sind keine Alternativschema - Variante mit Umladung vollständigen hydraulischen Schaltbilder! FUSE PE - PE A3 A2 A1 L1 S1 S2 S3 S4 S5 S6 S7 M M M M M M M PE - PE N N N N Die Betriebssicherheit des Reglers/Anlage ist nur bei...
- Seite 12 Schema 1: 1 Kollektor, 2 Speicher, Pumpe-Ventil Hinweise zur Installati- on mit Dreiwegeventil: Die angegebenen Hydraulik- schemata sind Vorschläge. FUSE PE - PE A3 A2 A1 L1 S1 S2 S3 S4 S5 S6 S7 M M M M M M M PE - PE N N N N Die Betriebssicherheit des Reglers/Anlage ist nur bei...
- Seite 13 Schema 2: 1 Kollektor, 2 Speicher mit 2 Pumpen Alternativschema: FUSE PE - PE A3 A2 A1 L1 S1 S2 S3 S4 S5 S6 S7 M M M M M M M PE - PE N N N N Die Betriebssicherheit des Reglers/Anlage ist nur bei 230-Anschlüsse bestimmungsgemäßer Verwen-...
- Seite 14 Schema 3: 2 Kollektoren, 1 Speicher, Pumpe-Ventil Zwei Kollektoren ein Speicher mit Dreiwege- ventil: A2 = Aus: ■ Das Ventil muss die Verbindung zwischen Kollektor1 und Spei- cher herstellen. Hinweise zur Installati- on mit Dreiwegeventil: Die angegebenen Hydraulik- schemata sind Vorschläge. FUSE PE - PE A3 A2 A1 L1 S1 S2 S3 S4 S5 S6 S7...
- Seite 15 Schema 4: 2 Kollektoren, 1 Speicher mit 2 Pumpen FUSE PE - PE A3 A2 A1 L1 S1 S2 S3 S4 S5 S6 S7 M M M M M M M PE - PE N N N N Die Betriebssicherheit des Reglers/Anlage ist nur bei 230-Anschlüsse bestimmungsgemäßer Verwen-...
- Seite 16 Regelfunktionen 7.1 Allgemeine Regelfunktionen Der Regler vergleicht die Temperaturen der verschiedenen Messstellen und führt eine optimale Beladung der Speicher durch. Wenn die Kollektortemperatur grö- ßer als die Speichertemperatur ist, wird die Solarkreispumpe eingeschaltet. Über- wachungs- und Schutzfunktionen ermöglichen einen sicheren Betrieb. 7.1.1 Zweispeichersysteme Zweispeichersysteme können zum Beispiel sein: zwei getrennte Speicher...
- Seite 17 7.1.3 Freier Regler Die Funktion liegt auf dem Ausgang 3 und kann mit folgenden Funktionen belegt werden. Kühlen ■ Heizen ■ Differenzregler ■ Der Temperaturfühler für die Temperaturquelle kann frei gewählt werden. Kühlen Überschreitet die gemessene Temperatur den Sollwert wird der Ausgang A3 ein- geschaltet bis die gemessene Temperatur den Sollwert -Hysterese unterschreitet.
- Seite 18 Menü „Programmieren“ Anzeige Bedeutung Werte- Typische bereich Einstellung Einschalttemperatur der 20 – 90°C 40°C min 40 °C Funktion Heizen Hysterese der Funktion Heizen 1 – 30K dT 10 K min 0:00 Zeitfenster 1(2,3): 0:00 – 23:59 0:00 1(2,3) Start max 23:59 Zeitfenster 1(2,3): 0:00 –...
- Seite 19 7.1.4 Röhrenkollektor- oder Startfunktion Ist die Funktion aktiv, wird unabhängig von der tatsächlichen Kollektortempera- tur die Solarkreispumpe über ein Zeitfenster gestartet. Damit gelangt das Medi- um an die Messstelle für die Kollektortemperatur. Menü „Grundeinstellung“ Einstellungen und Verän- Anzeige Bedeutung Werte- Werks- derungen in diesem Menü...
- Seite 20 7.2.3 Anlagenschutz Zum Schutz der Komponenten wird die Solarkreispumpe abgeschaltet, wenn die Kollektorschutztemperatur (siehe 7.2.2) um 10K überschritten wird. Fällt die Temperatur unter die Kollektorschutztemperatur wird die Solarkreispum- pe eingeschaltet. Die Funktion ist immer aktiv. 7.2.4 Frostschutz Die Funktion muss dann aktiviert werden, wenn Wasser oder Glykolgemisch einfrieren kann.
- Seite 21 Anlagenüberwachung Bei Auftreten eines Fehlers wird grundsätzlich das blinkende - Symbol ange- zeigt. 8.1 Fühlerüberwachung Die angeschlossenen Fühler und Fühlerleitungen werden auf Unterbrechung und Kurzschluss überwacht. Fehler werden durch das - Symbol angezeigt. Durch Auf- oder Abblättern im Info-Menü finden Sie die Fehlerquelle. 8.2 Durchflussüberwachung Die Regler sind so programmiert, dass ein gestörter Durchfluss, z.B.
- Seite 22 Behebung von Störungen Bei Anlagenstörungen müssen grundsätzlich zwei Kategorien unterschieden werden: Störungen, die vom Regler selbst erkannt werden und deshalb gemeldet ■ werden können Störungen, die nicht vom Regler gemeldet werden können ■ 9.1 Störungen mit Fehlermeldung Fehlerdarstellung mögliche Ursachen Maßnahmen in der Anzeige Fühlerleitung...
- Seite 23 9.2 Störungen ohne Fehlermeldung Fehler, die die 230V/AC – Netzspannung betref- Störungen und Fehlfunktionen, die nicht angezeigt werden, können Sie anhand fen, dürfen ausschließlich vom der nachfolgenden Tabelle prüfen und mögliche Ursachen und deren Fehlerquel- Fachmann behoben werden! le ermitteln. Ist anhand der Beschreibung die Störungsbehebung nicht möglich, müssen Sie sich an den Lieferanten bzw.
- Seite 24 10 Technische Daten Gehäuse Änderungen im Sinne des 100% recyclingfähiges ABS-Gehäuse für technischen Fortschrittes Material Wandmontage vorbehalten! Maße L x B x T in mm, Gewicht 175 x 134 x 56; ca. 360 g IP20 nach DIN 40050, IEC 529, VDE 0470, Schutzart EN 60529 Elektrische Werte...
- Seite 25 12 Garantiebestimmungen Die Regelgeräte STELLA werden sorgfältig gefertigt und auf einem automa- tischen Testplatz geprüft. Sollten Störungen auftreten, prüfen Sie zuerst, ob Be- dienungs- / Einstell- oder Anlagenfehler vorliegen. Weiterhin sind die Anschlüsse von Pumpe und Temperaturfühlern zu überprüfen. Die SUNSET Energietechnik GmbH leistet nach folgenden Bestimmungen Gewähr für die Dauer von 24 Mona-...
