Die folgenden Anlagen-
schemata sind keine
vollständigen hydraulischen
Schaltbilder!
Die Betriebssicherheit des
Reglers/Anlage ist nur bei
bestimmungsgemäßer Verwen-
dung und fehlerfreier Verdrah-
tung gewährleistet. Nichtbeach-
tung der Anschlussschemen und
der Sicherheitshinweise kann
eine Gefährdung für Personen
und Pumpe/Anlage zur Folge
haben. Dabei sind auch die
Vorschriften und Warnhinweise
der Pumpenhersteller zu beach-
ten.
10
6
Anlagenschemen

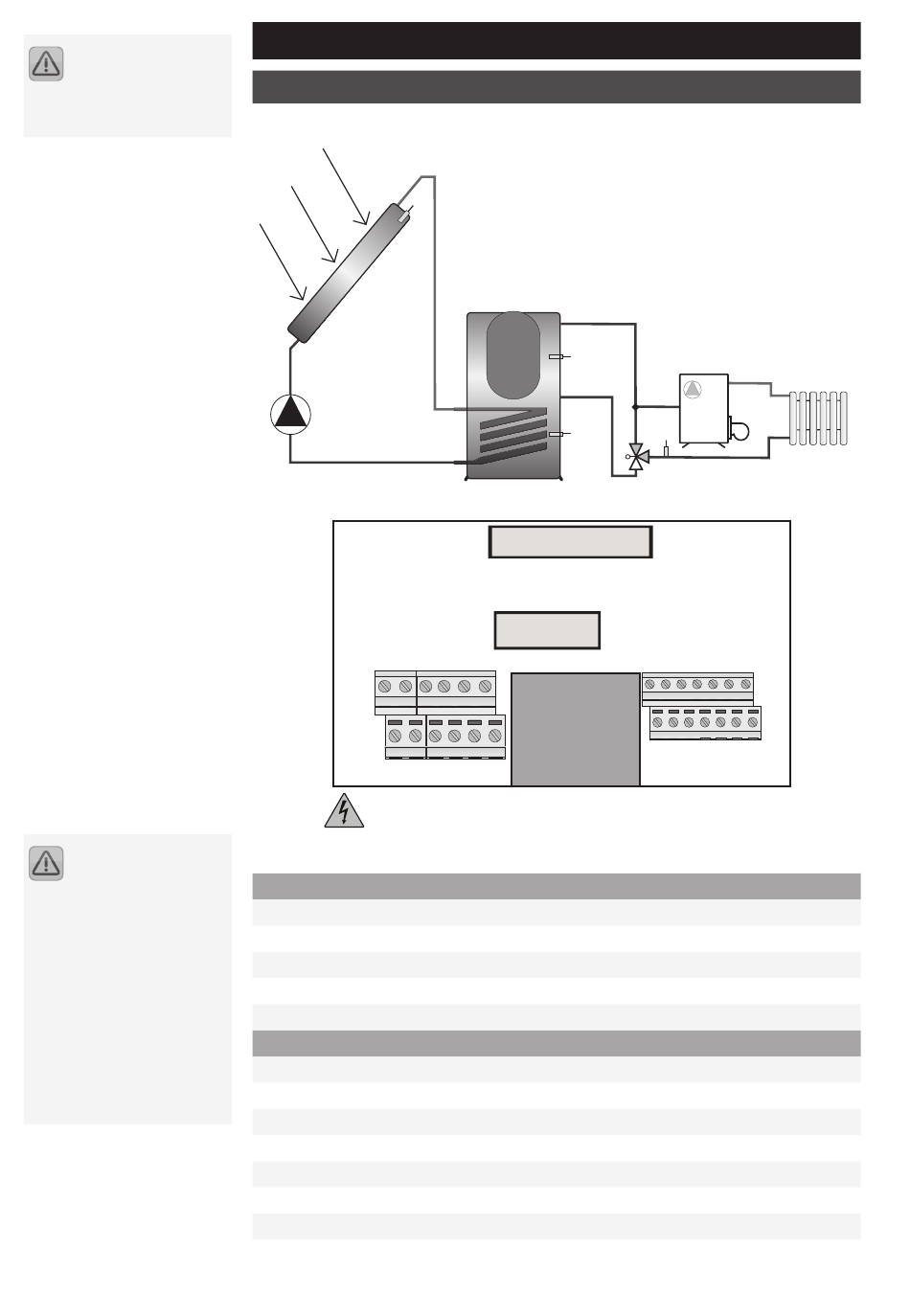

Schema 0: 1 Kollektor, 1 Speicher
Auslieferschema: Temperaturdifferenzregler voreingestellt
S1
A1
PE - PE A3 A2 A1 L1
PE - PE N N N N
230-Anschlüsse
L
Phase Netz
N
Neutralleiter - Netz und Ausgänge
A1
Solarkreispumpe (Schaltausgang 1)
A2
Keine Funktion
A3
Schaltausgang 3 - 3-Wege Ventil für Rücklaufanhebung
Fühleranschlüsse
S1
Kollektorfühler
S2
Speicher unten
S3
Keine Funktion
S4
Option: Kollektor - Rücklauf
S5
Quelle - Temp.differenzregler für Rücklaufanhebung
S6
Wärmeabnehmer - Temp.differenzregler für Rücklaufanhebung
S7
Option: Durchflusszähler
für Rücklaufanhebung
S5
S2
A3
FUSE
S1 S2 S3 S4 S5 S6 S7
S6
M M M M M M M
