Xcase NC-3369-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Stahlsafes mit digitalem Code-
Schloss. Bewahren Sie wichtige Papiere und wertvollen
Schmuck sicher auf.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
darin aufgeführten Hinweise und Tipps, damit Sie Ihren digitalen
Safe optimal einsetzen können.
Lieferumfang
•
Stahlsafe
•
Montagematerial
•
Filzmatte
•
2 Tresor-Schlüssel
•
Bedienungsanleitung
Zusätzlich benötigt:
•
4x Batterie Typ AA / Mignon (z.B. PX-1569)
Technische Daten
Stromversorgung 4 x Batterie Typ AA (Mignon)
Fassungsvermögen 5 l
Stahltür 3 mm
Stahlwände 2 mm
Stahlbolzen 16 mm
Anker 10 mm
Code-Schloss 3- bis 8-stelliger PIN
Tresor-Schlüssel 2
Außenmaße 230 x 170 x 170 mm
Innenmaße 225 x 165 x 135 mm
Gewicht 2,75 kg
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

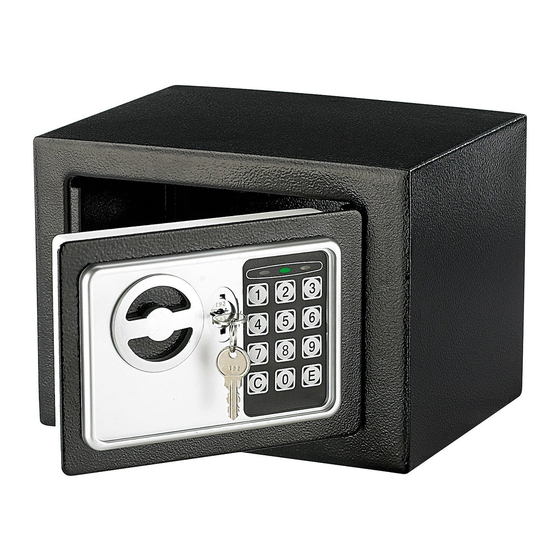

Stahlsafe
mit digitalem Code-Schloss und 2 Tresor-Schlüsseln, 5 Liter
Produktdetails
2 3
1
5
1. Griff 4. Tastenfeld
2. Notfall-Schloss 5. Tresor-Schlüssel
3. LEDs
Inbetriebnahme
Tresor öffnen
Ihr Tresor wird mit geschlossener Tresor-Türe geliefert und
muss daher für die Montage zuerst über das Notfall-Schloss
geöffnet werden.
1. Nehmen Sie die ovale Abdeckung ab, hinter dem sich das
Notfall-Schloss verbirgt.
2. Stecken Sie den Tresor-Schlüssel passend in das freigelegte
Notfall-Schloss.
3. Drehen Sie den Schlüssel gegen den Uhrzeigersinn.
4. Drehen Sie den Griff im Uhrzeigersinn und ziehen sie die
Tresortüre auf.
Bedienungsanleitung – Seite 1
Montage
Sie können den Safe vor Diebstahl schützen, indem Sie ihn an
einer stabilen Platte, z.B. einer Betonwand, befestigen. Befolgen
Sie hierzu die aufgeführten Schritte.
1. Stellen Sie den Safe an die gewünschte Stelle.
2. Öffnen Sie ihn und markieren Sie die Positionen für die
Bohrlöcher mit einem Stift.
3. Entfernen Sie den Safe und bohren Sie zwei Löcher mit
einem Durchmesser von ca. 10 mm und einer Tiefe von ca.
28 mm.
4. Schieben Sie eine komplette Befestigung – Schraube,
Halterungsröhre, Unterlegscheibe und Schraubenmutter – in
4
jedes Bohrloch, bis nur noch das Gewinde mit der Mutter aus
dem Loch herausragt.
5. Drehen Sie die Mutter mit einem Schraubenschlüssel fest.
Dadurch drücken Sie die Halterungsröhre nach unten auf den
Schraubenkopf. Sie dehnt sich aus und wird somit im
Bohrloch fixiert.
6. Entfernen Sie die Schraubenmutter wieder und setzen Sie
den Safe auf das Gewinde und die Unterlegscheibe.
7. Setzen Sie die Schraubenmutter auf das Gewinde und
schrauben Sie sie mit einem Schraubenschlüssel fest.
© REV5 – 10.01.2024 – JvdH/GW/JvdH/BS/HS
NC-3369-675
