MIxERAbSCHNITT

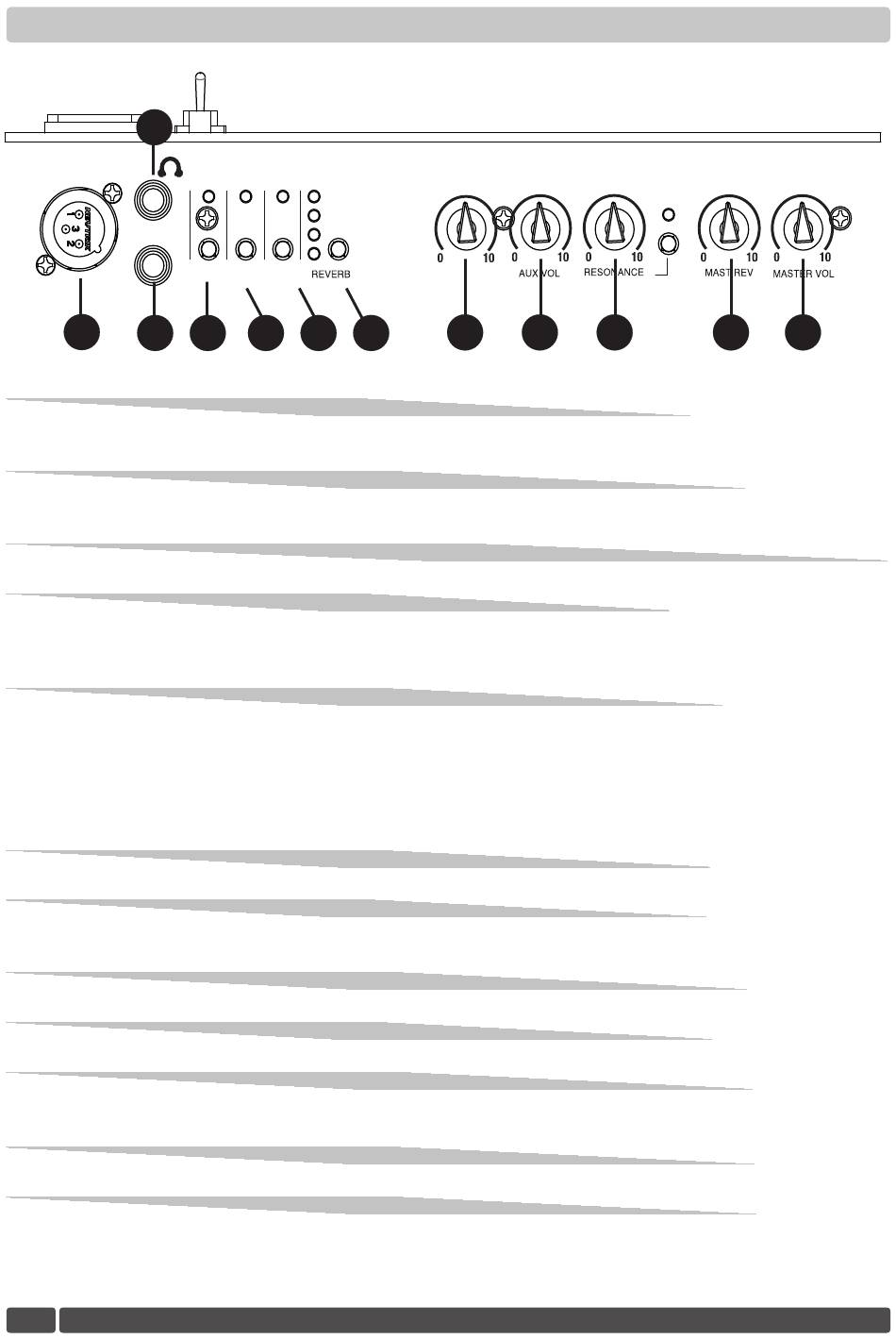

14
AUX IN
DIRECT OUT
13
12
12 AUx IN:
Klinken Buchse (6,35mm) zum Anschluß von externen Geräten mit mittleren bis hohen Signal
pegel. Dar Eingangspegel wird eingestellt durch Drehen des Potentiometers AUX-VOL (20)
13 DIRECT OUT:
Elektronisch geregelter, symmetrischer XLR Ausgang. Das Signal wird nach dem EQ abgegriffen
und elektronisch ausgepegelt.
14 KOpFHöRER-ANSCHlUSS:
Stereo- out Klinkenbuchse, verstärkt (Klasse A), und abhängig vom PHONE VOL Poti (19).
15 10db:
Wenn dieser Schalter gedreht wird (die jeweilige LED leuchtet) setzt der Ausgang DIRECT OUT
eine Dämpfung von 10 dB. Wenn der ankommende Signalpegel zu hoch ist, wird durch
Drehen dieses Schalters das Signal um 10 dB gedämpft.
16 pRE pOST:
Diese Taste wird auch Ausgang DIRECT OUT (13). Wenn die Taste nicht gedrückt wird, und die
LED leuchtet gelb, der DIRECT OUT-Ausgang (13) ist PRE, weil es von den Kontrolltönen
genommen wird.
Wird die Taste gedrückt, und die LED hat eine grüne Farbe, wird das Signal, nachdem das
Volumen des Kanals vor dem Hauptvolumen aufgenommen; in diesem Fall wird der Ausgang
durch das Kanalvolumen eingestellt (11).
17 pH lEDS:
Optische Kontrolle der Phantom Spannung (ein/aus).
18 REvERb:
Mit diesem Taster können Sie durch mehrmaliges betätigen zwischen vier erstklassigen
Effekten wählen
19 pHONE vOl.:
Lautstärkeregelung der Buchse vom Kopfhörer Ausgang (14).
20 AUx vOl:
Steuert die Lautstärke vom AUX-IN Eingang.
21 RESONANCE:
Durch drehen dieses Potentiometers (bei aktiviertem Schalter leuchtet LED ), beeinflussen Sie
den Filter in einer Frequenz von 100 Hz bis 250 Hz. Die Dämpfung beträgt 12dB.
22 MASTER REv:
Volumen, das die Menge an D.S.P. Effekte steuert und zum Hauptvolumen (23) sendet.
23 MASTER vOl:
Gesamt - Lautstärke - Regler Steuert die gesamte Lautstärke aller angeschlossenen Signale.
