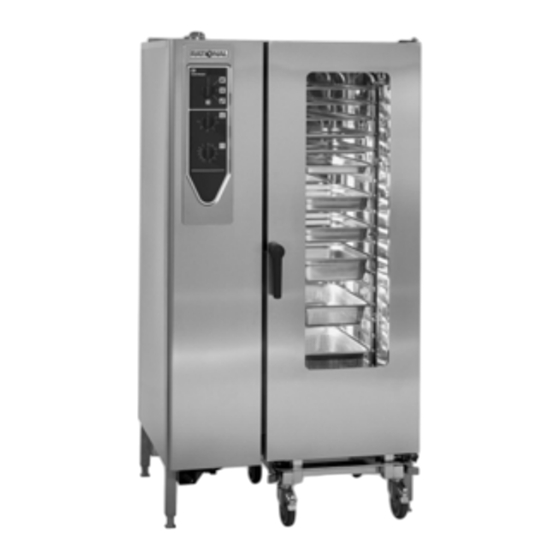

Combi-Dämpfer CD 201
Combi-Steamer CD 201
Wichtig:
Bitte verwenden Sie nur
Original
Ersatzteile.
Bei der Bestellung sind
• Geräte- Nummer
• Ersatzteil- Nummer
• Ersatzteilbezeichnung
immer anzugeben.
Hinweis:
Wir behalten uns das Recht
vor, technische Änderungen,
die der Verbesserung der
Produkte und dem techni-
schen Fortschritt dienen auch
ohne Ankündigung durchzu-
führen.
Important:
Please use only Original
Spare Parts.
When ordering Spare Parts
please do always indicate:
• Unit Number
• Spare Part Number
• Spare Part Description
Note:
We reserve ourselves the right
to execute technical
modifications whitch serve
the improvement of the
product and the technical
progress without giving
advanced notice.
Bedienungsblende
Control panel
Elektromontageplatte
Electrical installation
Elektromontageplatte
Electrical installation
Dampfgenerator
Steam generator
Heißluftheizung
Hot air heating
Motor und Lüfterrad
Motor and fan wheel
Garraum
Interior cabinet
Gerätetür
Door
Sicherheitsventil
Safety valve
Wasseranschluß, Ablöschung
Water supply, quenching box
Handbrause (Option)
Hand shower (option)
Sonstiges
Miscellaneous
1
2
3
4
5
6
7
8
9
10
11
12
