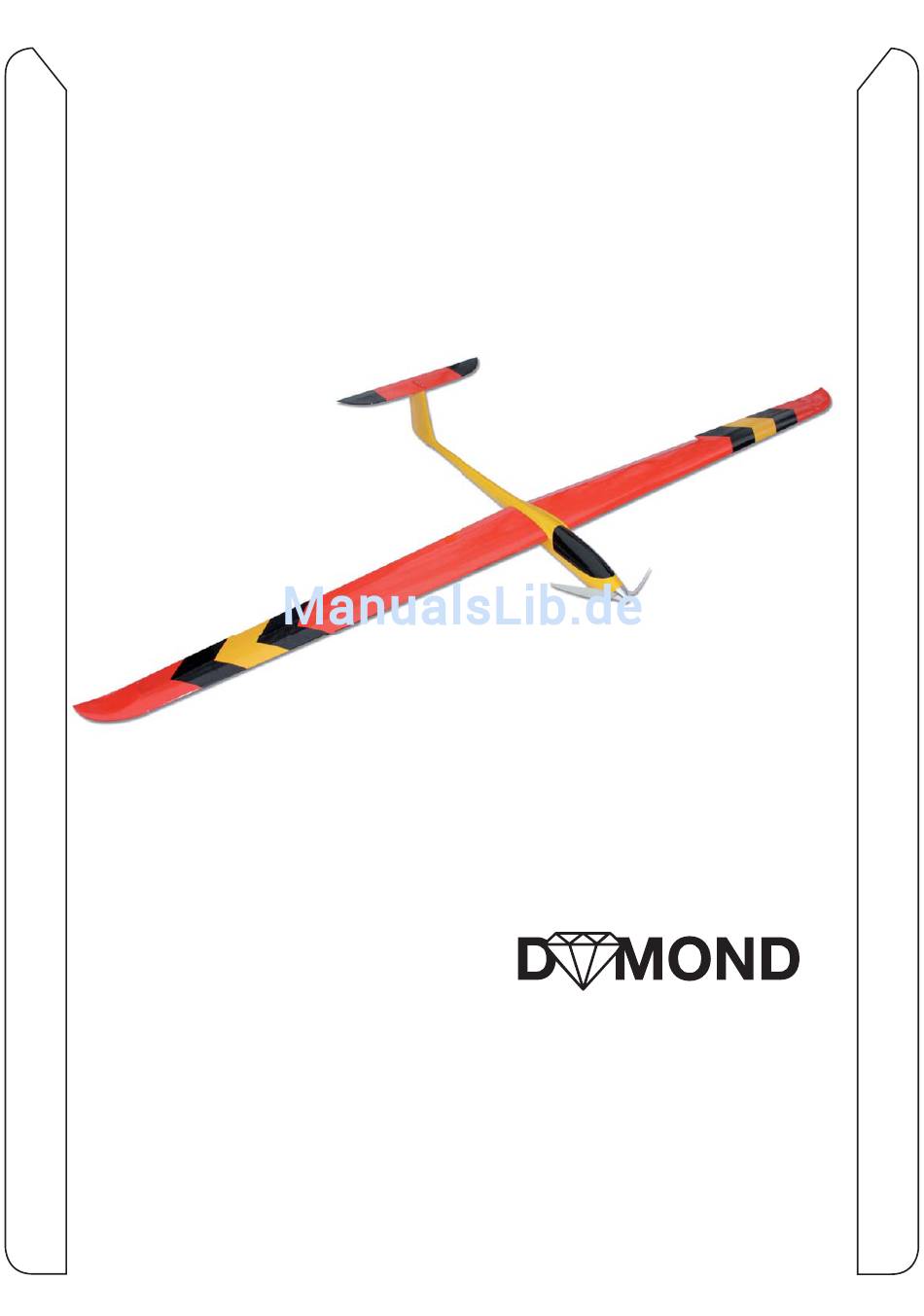

- Seite 1 Anleitung Challenger 031-4067...
-
Seite 2: Technische Daten
Anleitung Challenger Vorwort Herzlichen Glückwunsch zum Erwerb des CHALLENGER. Es handelt sich um einen Motorsegler mit Wölbklappen und besten Thermikflugeigenschaften. Die Bauausführung eines solchen Modells und damit verbundene Detaillösungen unterliegen einer gewissen Geschmacksabhängigkeit. Da- her sind die Lösungen dieser Bauanleitung als Vorschlag zu verstehen, es gibt sicher hier und da andere Möglichkeiten und Herangehensweisen. - Seite 3 Anleitung Challenger SICHERHEITSHINWEIS: Aus Gründen der Sicherheit sollten Sie immer sicherheitsbewusst fliegen. Das Steuern von Flug- modellen verlangt vom Piloten großes Verantwortungsbewusstsein. Fliegen Sie immer so, dass Sie in keiner Situation andere Menschen gefährden oder belästigen. Lernen Sie Ihr Modell kennen, tasten Sie sich an die Möglichkeiten, die das Modell bietet, heran.
- Seite 4 Anleitung Challenger Querruderer Rumpf erschrumpfen Sie das Höhenruder- servo mit passendem Schrumpf- schlauch. ohren Sie das innerste Loch des Ser- vohorns auf 1,8mm auf.
- Seite 5 Anleitung Challenger entrieren Sie den Servo über Ihren Sender, stecken das Servohorn auf und kürzen es bis auf ein Loch. ertigen Sie ein Verlängerungskabel an, sodass der Empfänger im vorderen Teil des Rumpfes untergebracht wer- den kann. Hängen Sie die Steuerstange in das Höhenruderservo ein.
- Seite 6 Anleitung Challenger ntfernen Sie die Folie über den Lö- chern im Höhenruder mit einem spit- zen Lötkolben. eichnen Sie in Verlängerung zu den Löchern im Höhenruder die Position des Ruderhorns an. Entfernen Sie in diesem Bereich Folie und Balsa-Holz ent- sprechend den Maßen des Ruderhorns.
- Seite 7 Anleitung Challenger ixieren Sie das Höhenruder am Rumpf und winkeln Sie bei Neutralstellung des Servos die Steuerstange im 90° Winkel ab. Die Ruderfläche muss dabei auch neutral stehen. Stecken Sie die Steu- erstange durch das Ruderhorn. erschrauben Sie das Höhenruder mit zwei M3x16mm Schrauben.
- Seite 8 Anleitung Challenger chneiden Sie die Aussparungen für die Stiftscharniere des Seitenruders frei. un werden die Stiftscharniere des Seitenruders mit dem Drehpunkt ca. 5mm vor dem Spant mit Epoxy ein- geklebt. Anschließend folgt das rudersei- tige Einkleben. TIPP: Drehpunkt leicht ein- ölen, damit das Scharnier nicht verklebt.
- Seite 9 Sie das Seitenruder bei Neutralstellung des Servos. ertigen Sie die Luftschraube entspre- chend dem Foto und verschrauben diese auf dem Motor. chließen Sie den Dymond ECO 50 Regler entsprechend der Regleranlei- tung an den Motor an und fixieren ihn im Rumpf.
- Seite 10 Anleitung Challenger er Akku wird sowohl mit einer Klett- schlaufe, als auch mit selbstkleben- dem Klettband im Rumpf befestigt. Die Tragfläche ertigen Sie Servoverlängerungska- bel von der Wurzelrippe zu den Ser- voschächten an.
- Seite 11 Anleitung Challenger erschrumpfen Sie auch alle Flächen- servos mit Schrumpfschlauch. ertigen sie die Servogestänge ent- sprechen der Abbildung an. erknoten Sie das Ende des Servover- längerungskabels mit dem Garn und ziehen es durch den Kabelschacht.
- Seite 12 Anleitung Challenger rennen Sie die Folie über den Ser- voschächten heraus. Stellen Sie alle Servos über den Sender auf neutral. Nach dem Anschleifen werden alle Servos in der Tragfläche verklebt. ie Steckverbindung zu den Flächen- servos erfolgt mit grünen MPX-Ste- ckern, an welche die Servoverlän-...
- Seite 13 Anleitung Challenger arkieren Sie fluchtend zu den Ser- vohörnern die Position der Ruder- hörner. uderhorn LANDEKLAPPE: Trennen Sie eine Öffnung gemäß den Maßen des Ruderhorns aus den Landeklappen heraus und schleifen diese leicht an. Um einen maximalen Ausschlag zu erreichen, werden die Hörner nach hinten geneigt...
- Seite 14 Butterflybremse eine gewisse Ankerwirkung, sodass hier durchaus auch weniger Ausschlag genügt. Genießen Sie nun den Erstflugmit Ihrer neuen CHALLENGER. Mit den Angaben aus dieser Anlei- tung hält das Modell keine bösen Überraschungen parat. Trotzdem ist es eine gute Idee, wenn beim ersten Start z.B.
- Seite 15 Anleitung Challenger...
- Seite 16 Bilder und Text: M. V. Layout: T. S. DYMOND MODELLSPORT Gustav Staufenbiel GmbH, Hanskampring 9, 22885 Barsbüttel / Germany Tel 040-30061950, E-Mail info@modellhobby.de, Website: www.modellhobby.de Copyright © Gustav Staufenbiel GmbH...
