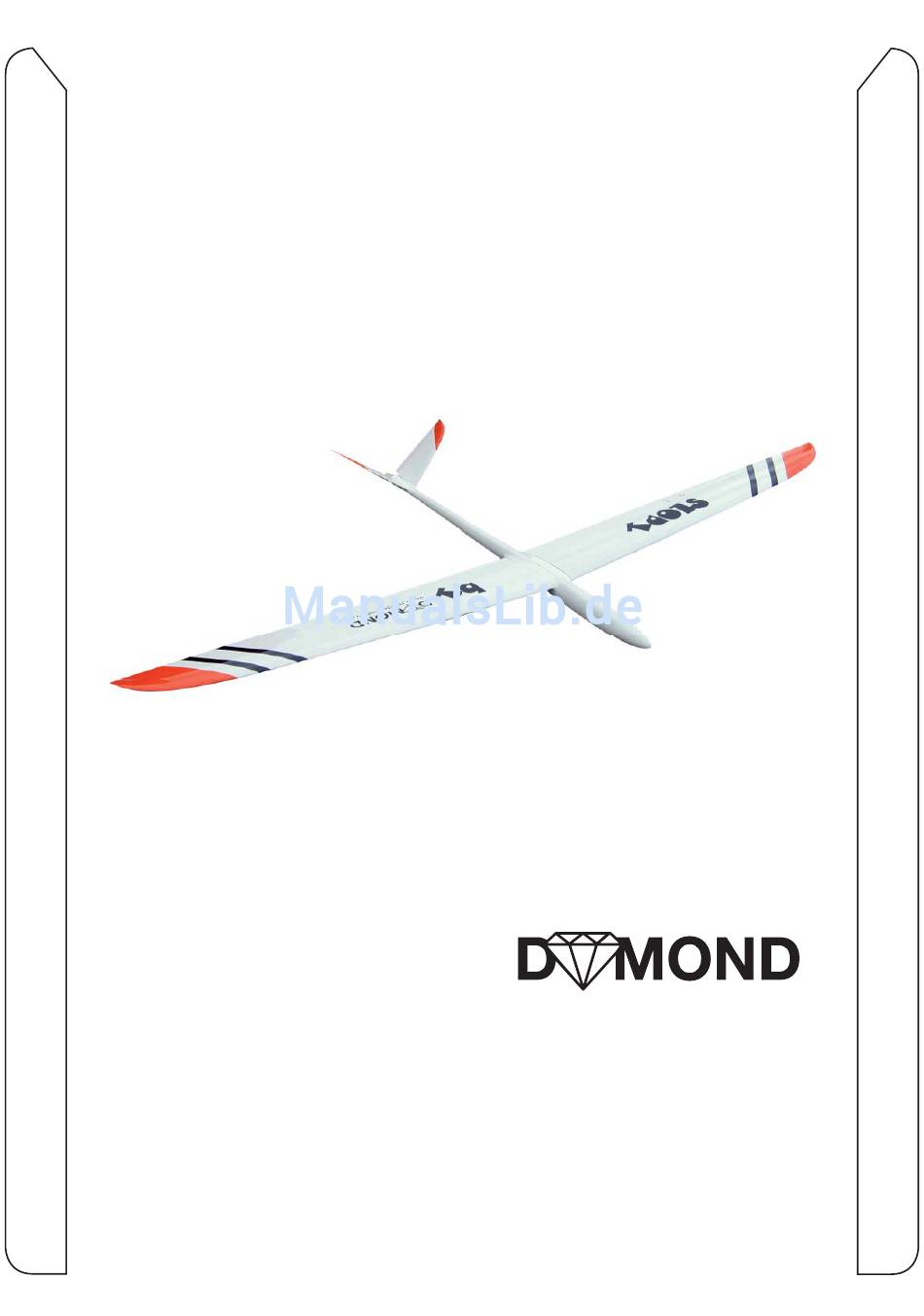

- Seite 1 Anleitung SLOPY 0314070...
-
Seite 2: Technische Daten
Vorwort Herzlichen Glückwunsch zum Erwerb des Modells SLOPY. „Slope“ ist das englische Wort für Hang und dafür wurde dieses Modell gemacht. Der SLOPY wurde entwickelt, um am Hang und in der Thermik maximalen Flugspaß verbunden mit minimalem Bauaufwand zu bieten. - Seite 3 Anleitung SLOPY SICHERHEITSHINWEIS: Aus Gründen der Sicherheit sollten Sie immer sicherheitsbewusst fliegen. Das Steuern von Flug- modellen verlangt vom Piloten großes Verantwortungsbewusstsein. Fliegen Sie immer so, dass Sie in keiner Situation andere Menschen gefährden oder belästigen. Lernen Sie Ihr Modell kennen, tasten Sie sich an die Möglichkeiten, die das Modell bietet, heran.
- Seite 4 Anleitung SLOPY Die Tragflächen egonnen wird der Bau der Tragflä- chen mit dem Einkleben der Torsions- stifte. Rauhen Sie die Stahlsifte dazu gründlich an. dealerweise werden die Torsionsstifte nun mit UHU endfest 300 eingeklebt. Bei dieser Modellgröße genügt aber auch...
- Seite 5 Anleitung SLOPY eginnen Sie den Einbau der Querru- derservos mit dem Freilegen der Ser- voschächte mit einem Lötkolben. chließen Sie die Servos an eine Fern- steuerung an, um sie in die Neutral- stellung zu bringen. Vom DS 1550 werden die großen Doppelhebel verwen- det, von denen eine Seite abgekniffen wird.
- Seite 6 Anleitung SLOPY it einer Schlüsselfeile oder mit gro- bem Schleifpapier wird die Klebe- fläche im Servoschacht gründlich angerauht. Das Servo klebt nachher im We- sentlichen auf dem Kohlefaserband. uch der Schrumpfschlauch wird an- gerauht. Er lässt sich sonst zu leicht vom Kleber abziehen.
- Seite 7 Anleitung SLOPY erbinden Sie die zwei Verlängerungs- kabel mit Sicherungsclip jeweils mit den Servos. Wir empfehlen die Seckverbindung zusätzlich mit Schrumpf- schlauch zu sichern. Ziehen Sie dann die Kabel mit den eingelegten Fäden durch die Kabelkanäle. ichten Sie die Servos wie abgebildet aus, d.h.
- Seite 8 Anleitung SLOPY ach dem die Löcher gebohrt wur- den, wird das Ruderhorn mit seiner Gegenplatte verschraubt und die überstehenden Gewinde abgeknipst. ie Servoabdeckungen werden zu- nächst an der Markierung ausge- schnitten. ann wird die Abdeckung aufgelegt und an der Kante abgeschnitten.
- Seite 9 Anleitung SLOPY uletzt werden die Abdeckungen mit ein wenig dünnem Sekundenkleber aufgeklebt. Leitwerke und Rumpf it einem Lötkolben werden an den Leitwerksflossen die Schächte für die Ruderhörner freigelegt.
- Seite 10 Anleitung SLOPY er offene Schacht. ie Ruderhörner werden angeschlif- fen. erkleben Sie die Ruderhörner noch nicht, sondern stecken Sie sie erst zur Probe in die Schächte, denn es muss ggf. der obere Knick nach korrigiert werden. Die Messingkugeln werden hin- gegen schon auf den Gewinden befestigt.
- Seite 11 Anleitung SLOPY o sollen die Ruderhörner ausgerich- tet sein. Der Knick am Gewinde liegt in etwa auf Höhe der Ruderkante. Ist dies nicht der Fall, muss der obere Knick umgesetzt werden. Passt alles, werden die Ruderhörner mit Sekundenkleber oder Ep- oxydharz mit dem Ruder verklebt.
- Seite 12 Anleitung SLOPY ach dem Einkleben mit Sekunden- kleber mit aufgesteckten Flossen werden die überstehenden Enden abgesägt. etzt werden die Ruderhörner und das Rumpfende für einen optimalen Ru- derweg angepasst. Beachten Sie, dass die Ruder nicht nur die jeweils angegebe- nen 10 mm laufen müssen, sondern etwa das doppelte, da sich die Mischanteile der Seiten und Höhenruderfunktion addieren...
- Seite 13 Anleitung SLOPY un wird der feste Teil des verstellba- ren Hochstarthaken im Rumpf mon- tiert. Erstellen Sie mit einem größe- rem HSS Bohrer vorsichtig Senkungen für die Befestigungsschrauben, setzen Sie das Aluteil ein und verschrauben es vorsichtig, da auf Grund des weichen Aluminiums die Gewinde recht schnell nachgeben.
- Seite 14 Porenfüller zu tauchen. Der Bau des SLOPY ist nun geschafft. Die empfohlenen Ruderausschäge und der Schwerpunkt stellen Richtwerte dar, die je nach persönlichem Empfinden noch angepasst werden müssen. Mit den mitgelieferten Minieisenkugeln wird das Modell nun ausgetrimmt. Wir empfehlen den Groß- teil mit Langzeitepoxy zu vermischen und in die Nase zu gießen.
- Seite 15 Anleitung SLOPY Sowohl am Hang, als auch in der Ebene bringt der SLOPY viel Flugspaß. Verwenden Sie Ballastge- wichte nach Ihrem persönlichen Geschmack, es gilt aber je mehr Wind, desto mehr Gewicht be- nötigt das Modell. Die Position der Trimmgewichte befindet sich leicht hinter dem Schwerpunkt, sodass sich dieser mit mehr Gewicht leicht nach hinter verschiebt.
- Seite 16 Beitrag zum Umweltschutz. Bitte erkundigen Sie sich bei der Gemeindeverwaltung über die zuständige Entsorgungsstelle. T. S. DYMOND MODELLSPORT Gustav Staufenbiel GmbH, Hanskampring 9, 22885 Barsbüttel / Germany Tel 040-30061950, E-Mail info@modellhobby.de, Website: www.modellhobby.de Copyright © Gustav Staufenbiel GmbH...
