s Rückschlagventil (empfohlen)
t Druckminderungsventil (empfohlen)
*u Druckentlastungsventil (max. 10 bar (=1,0 MPa)) (verpflichtend)
*v Zwischenbehälter (verpflichtend)
w Ausdehnungsgefäß (empfohlen)
B1PW Raumheizungswasserdruckfühler
B2L Flusssensor
M1S 3-Wege-Ventil (Mischventil für die Haupt-/gemischte Zone)
M3S 3-Wege-Ventil (Raumheizung/Brauchwasser)
R1T Thermistor (WASSEREINLASS)
R2T Thermistor (Reserveheizung – Wasser-AUSLASS)
R5T, R8T Thermistor (Speicher)
R7T Thermistor (Haupt-/gemischte Zone – Wasser-AUSLASS)
S1L Flussschalter

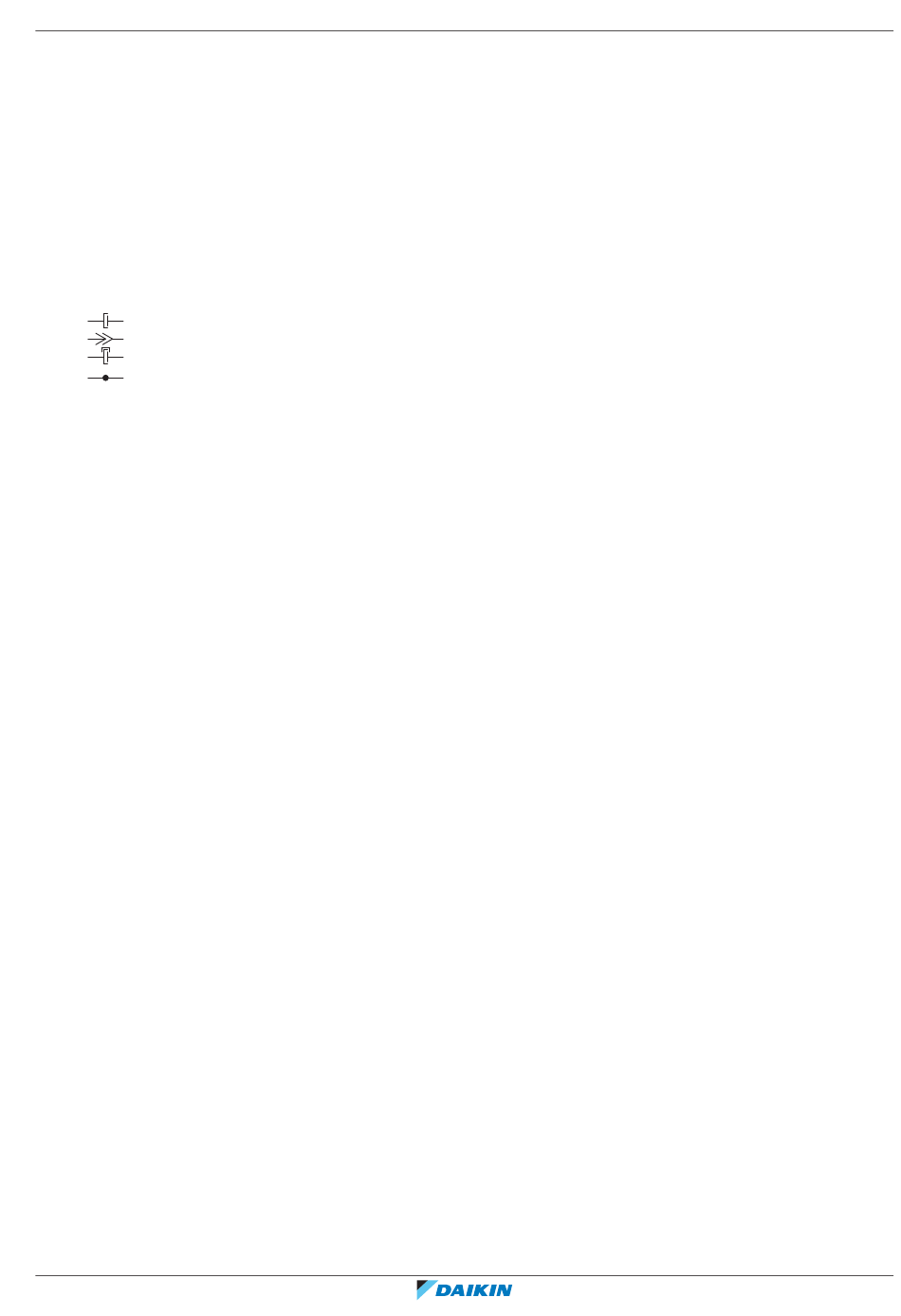

Schraubverbindung
Bördelanschluss
Schnellkupplung
Hart gelötete Verbindung
