9 | Elektroinstallation

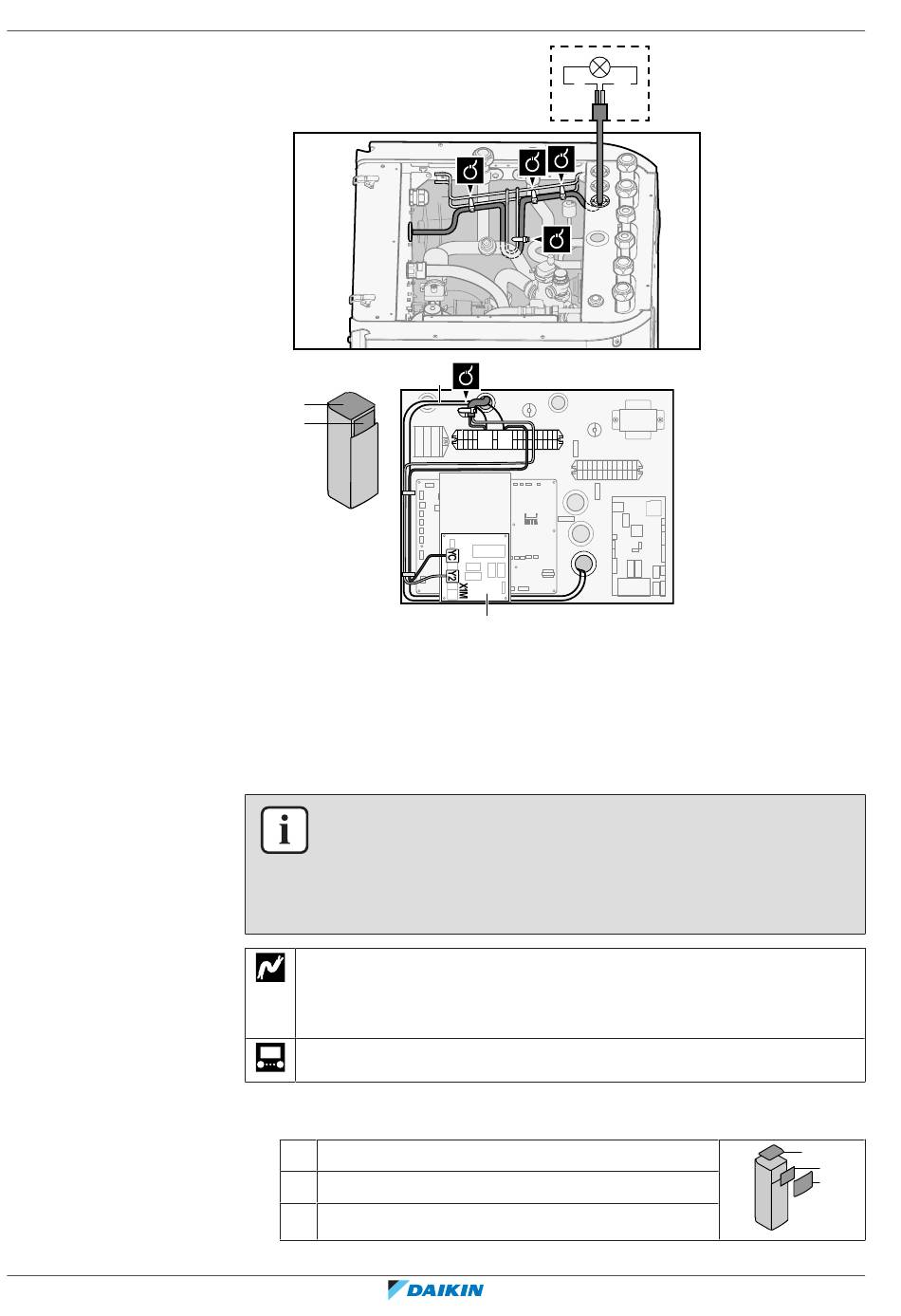

9.3.8 So schließen Sie den Umschalter zur externen Wärmequelle an
Referenzhandbuch für den Monteur
118
A
B
A
B
a EKRP1HBAA muss installiert sein.
b Vorabverkabelung zwischen X2M/7+9 und Q1L (= Thermoschutz-Reserveheizung).
NICHT ändern.
3 Befestigen Sie das Kabel mit Kabelbindern an den Kabelbinderhalterungen.
INFORMATION
Bivalent ist nur möglich, wenn 1 Vorlauftemperatur-Zone mit folgenden Elementen
vorhanden ist:
▪
Raumthermostatregelung ODER
▪
Regelung durch externen Raumthermostat.
Kabel: 2×0,75 mm²
Maximale Last: 0,3 A, 250 V AC
Minimale Last: 20 mA, 5 V DC
[9.C] Bivalent
1 Öffnen Sie die folgenden Teile (siehe
4
Innengerät" [ 61]):
1 Obere Platte
2 Bedieneinheit-Blende
3 Obere Schaltkastenabdeckung
7
b
7 9
X2M
A4P
a
Y2
"7.2.6 So öffnen Sie das
EPRA14~18D + ETVZ16S18+23E
Daikin Altherma 3 H HT F
4P644739-1D – 2023.10
1
3
2
