ANSCHLÜSSE & LED'S
RJ45 Anschluss:
Power over Ethernet IEEE802.3af/at (PoE+), Alternative B
RJ45 Anschluss
Pin
Signal
PoE
Pin
1
BI_DA+
2
BI_DA-
87654321
3
BI_DB+
4
BI_DC+
VCC+
SFP slot:
ACHTUNG!
SFP Transceiver sind Laser/LED-Produkte der Klasse 1.
Um schwere Augenschäden zu vermeiden, blicken Sie
nicht direkt in den Laserstrahl.
Status LEDs:
PoE LED
Link / Activity LED
LED Name
Farbe
LED Funktion
An:
Verbunden
Link (ACT)
Gelb
Blinken:
Datenübertragung
An:
PoE ist aktiv
PoE
Grün
Blinken:
Power Device (PD) erkannt
Aus:
Kein (PD) Gerät angeschlossen
An:
Lichtwellenleiter verbunden
FX 9+10
Grün
Blinken:
Datenübertragung
Blinken:
Das System ist betriebsbereit
SYS
Green
Aus:
Systemfehler / Switch aus
An:
Stromversorgung ok
PWR
Green
Aus:
Kein Netzteil angeschlossen
48V bis 57V T-Block:
ACHTUNG!
Bitte auf die richtige Polarität achten!
Netzteil nie eingeschaltet mit dem Terminal Block
verbinden!
V- V+
V- V+
Redundante Stromversorgung möglich zur Verminderung von Betriebsausfällen.
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise.
1.
Installieren Sie den EX-62035MPOE-SFP mit dem DIN-Rail Kit auf eine Tragschiene.
Signal
PoE
5
BI_DC-
VCC+
6
BI_DB-
7
BI_DD+
VCC-
8
BI_DD-
VCC-
2.
Schieben Sie bei Bedarf optional erhältliche SFP Transceiver in die SFP-Slots.
3.
Verbinden Sie Ihre Netzwerkgeräte über ein Netzwerkkabel mit dem Switch.
4.
Verbinden Sie bei Bedarf das fiberoptische Kabel für die Verbindung zum Media Konverter
oder Switch mit dem/den verwendeten SFP Transceivern.
ACHTUNG! Blicken Sie nicht direkt in den Laserstrahl des Glasfaseranschlusses!
5.
Schließen Sie den Stromanschluss des optional erhältlichen Netzteils an den Terminal
Block an und schalten Sie das Netzteil ein.
SYS LED
6.
Nach dem Einschalten des Geräts leuchtet die PWR-Anzeige. Wenn die Anzeige nicht
FX 9 LED
leuchtet, überprüfen Sie den korrekten Anschluss an die Stromversorgung.
FX 10 LED
7.
Wenn alle Kabel korrekt angeschlossen sind, leuchten die Anzeigen entsprechend dem
Portstatus der LEDs (Seite 2).
PWR LED
HINWEISE & REINIGUNG
Schalten Sie die Stromversorgung aus, bevor Sie Module oder Kabel abziehen.
Die richtige Netzspannung ist auf dem Produkt angegeben. Überprüfen Sie die Spannung Ihrer
Stromquelle, um sicherzustellen, dass Sie die richtige Spannung verwenden. Verwenden Sie
KEINE höhere als die auf dem Produkt angegebene Spannung.
SFP Transceiver sind Laser/LED-Produkte der Klasse 1.
Um schwere Augenschäden zu vermeiden, blicken Sie nicht direkt in den
Laserstrahl.
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden.
Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Das DIN-Rail Kit ist mit zwei Schrau-
ben an der Rückseite vormontiert
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
3
EX-62035MPOE-SFP
Manual
Vers. 1.0 / 28.02.24

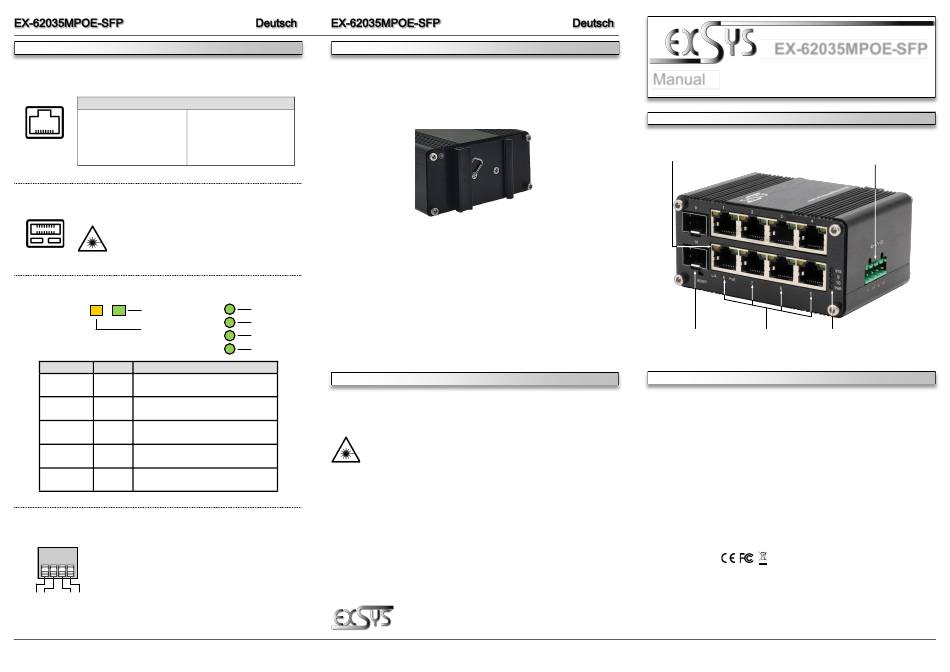

LAYOUT
Status LED's
2x SFP slot
8x RJ45
Status LED's
100/1000 Mbps
Gigabit PoE
DESCRIPTION & TECNICAL INFORMATION
The EX-62035MPoE-SFP is probably the smallest industrial-grade 10-port Gigabit web-
managed PoE switch and offers full Gigabit performance on all ports despite its small external
dimensions. Up to 30W is available on each of the eight RJ45 ports for connecting PoE power
devices (PD) such as IP cameras or IP telephones. The two additional SFP slots enable
integration into a fibre optic network. Suitable SFP transceivers are available as accessories.
Thanks to the robust metal housing and the extended operating temperature range from -40°C
to 80°C, it is suitable for a variety of applications, even in harsh environments. Power is
supplied via the terminal block (48-57VDC) and can also be redundant to reduce operational
failures.
Compatibility:
Gigabit Ethernet 10/100/1000Base-T
PoE:
IEEE 802.3af/at (PoE+), Mode/Alternative B
Operating System:
All operating systems
Connectors:
8x RJ45-Port, 2x SFP slot, 1x Terminal Block 48-57VDC
Extent of Delivery:
EX-62035MPOE-SFP, DIN-Rail Kit, Wall Mounting Bracket, Manual
Certificates:
4
48-57V T-Block for optional
Power Supply
