Leitungen anschließen
Anschlussleitungen
Zulässiger Querschnitt (Durchmesser):
Max. Anzahl Drähte pro Klemmenkontakt:
Schließen Sie weitere Adern mit Hilfsklemmen an.
Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in
einem Klemmenkontakt.
Schaltungsbeispiel

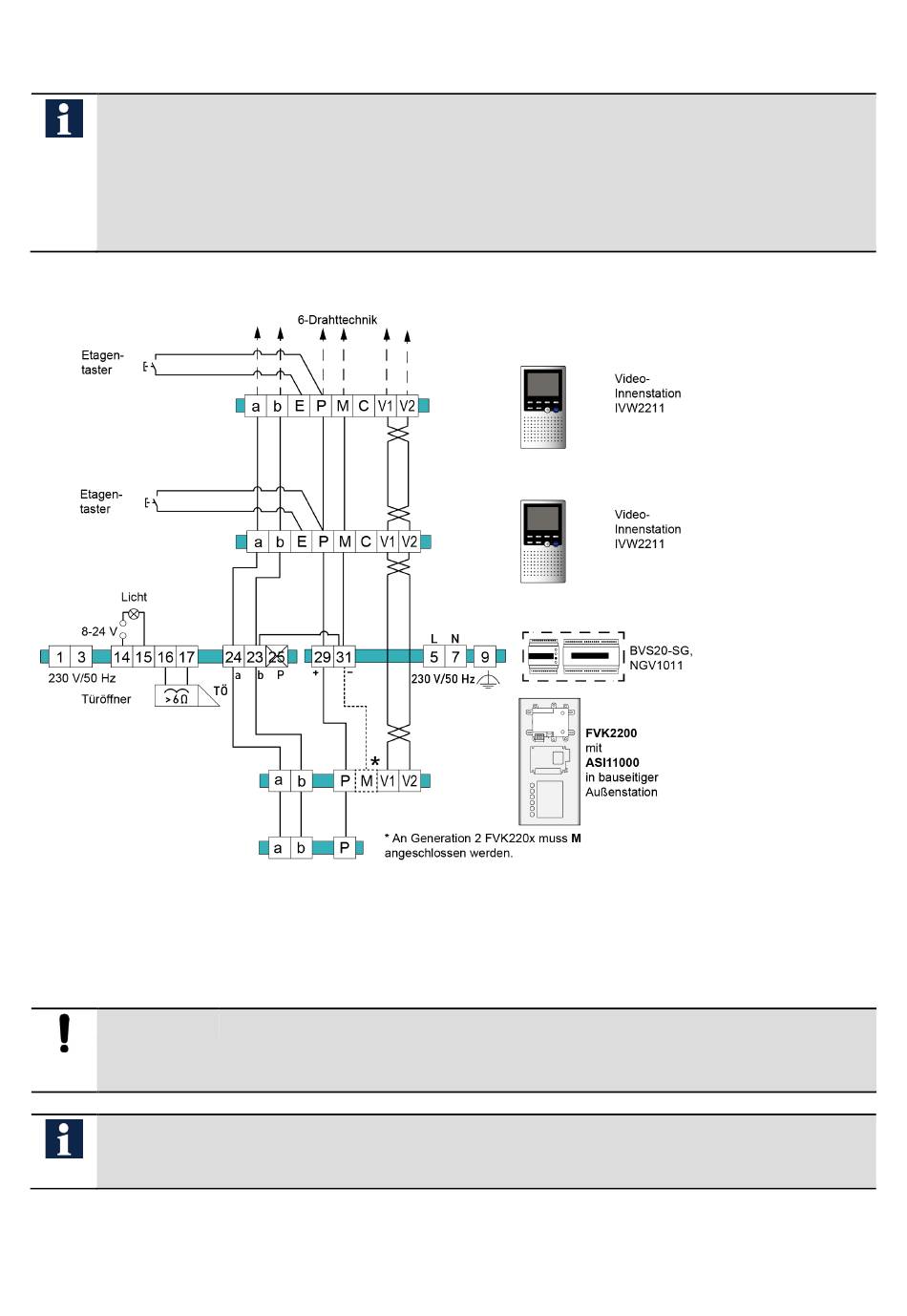

Abb. 4: Schaltungsbeispiel
► Aktivieren Sie den Abschlusswiderstand an der Innenstation, wenn diese am Ende eines TCS:BUS-
Videostranges installiert ist.
Inbetriebnahme
ACHTUNG!
Verbinden Sie nicht die Video-Adern V1 und V2 mit P-, a- oder b-Ader, wenn diese unter
Spannung stehen.
Achten Sie beim Anschluss der Video-Adern V1 (+) und V2 (-) auf die Polung.
Sollte nach der Inbetriebnahme ein verzerrtes Bild zu sehen sein, trennen Sie das Gerät von
der Versorgungsspannung und tauschen Sie die Adern für das Videosignal.
► Installieren Sie die TCS-Anlage vollständig.
► Prüfen Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss.
► Schalten Sie die Netzspannung ein.
Beschädigung des Gerätes durch zu hohe Spannung.
2
0,07 ... 1,5 mm
(Ø 0,3 ... 1,4 mm)
2 x 0,8 mm oder 3 x 0,6 mm
7
