Montaż
Krok 1.
Części: noga stojaka (4), lewy tylny stabilizator (2), śruby 2
szt. (12), podkładki 4 szt. (11), nakrętki 2 szt. (10).
Narzędzia: klucz 7/32''
Połącz lewy tylny stabilizator (2) do nogi stojaka (4) używając
elementów do montażu tak, jak pokazano na rysunku 1.

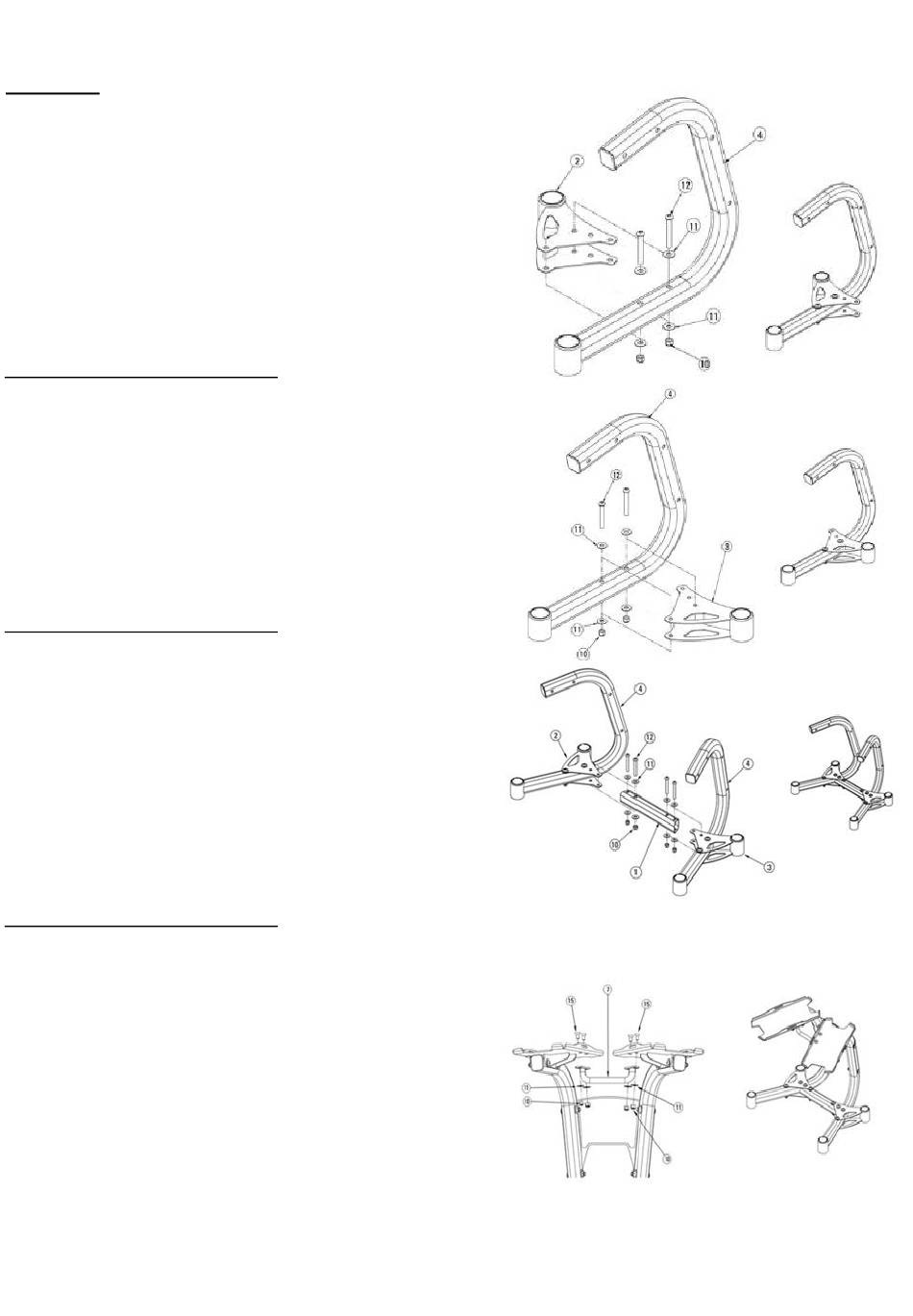

Rys. 1
Uwaga! Nie dokręcaj zbyt mocno
Krok 2.
Części: nogi stojaka (4), prawy tylny stabilizator (3), śruba 2
szt. (12), podkładki 4 szt. (11), nakrętki 2 szt. (10)
Narzędzia: klucz 7/32 ''
Połącz prawy tylny stabilizator (3) do nogi stojaka (3)
używając elementów do montażu tak, jak pokazano na
rysunku 2
Uwaga! Nie dokręcaj zbyt mocno
Rys. 2
Krok 3.
Części: klamra krzyżowa (1), noga lewa – krok 1, noga prawa
– krok 2, śruby 4 szt. (12), podkładki 8 szt. (11), nakrętki 4
szt. (10).
Narzędzia: klucz 7/32 ''
Podłącz klamrę (1) z prawym tylnym stabilizatorem (2) i
lewym tylnym stabilizatorem (3) używając elementów do
montażu tak, jak pokazano na rysunku 3. Upewnij się, że
węższy koniec klamry (1) jest blisko nóg stojaka (4).
Rys. 3
Uwaga! Nie dokręcaj zbyt mocno
Krok 4.
Części: baza stojaka, uchwyt na ręcznik (7), śruba 1" 4 szt.
(15), podkładki 4 szt. (11), nakrętki 4 szt. (10).
Narzędzia: klucz 7/32'', klucz nasadowy 9/16'' lub klucz
regulowany
1. Zamontuj uchwyt na ręcznik (4) do lewej podstawki (5) i
prawej (5) używając części do montażu tak, jak pokazano na
rysunku 7. Dokręć śruby ręcznie tak, aby nie odstawały.
Rys. 4
Upewnij się, że wszystkie śruby są dobrze dokręcone.
Dla bezpieczeństwa dokręć części z kroku 1,2 i 3.
