HMS STR10 PRO Bedienungsanleitung Seite 14

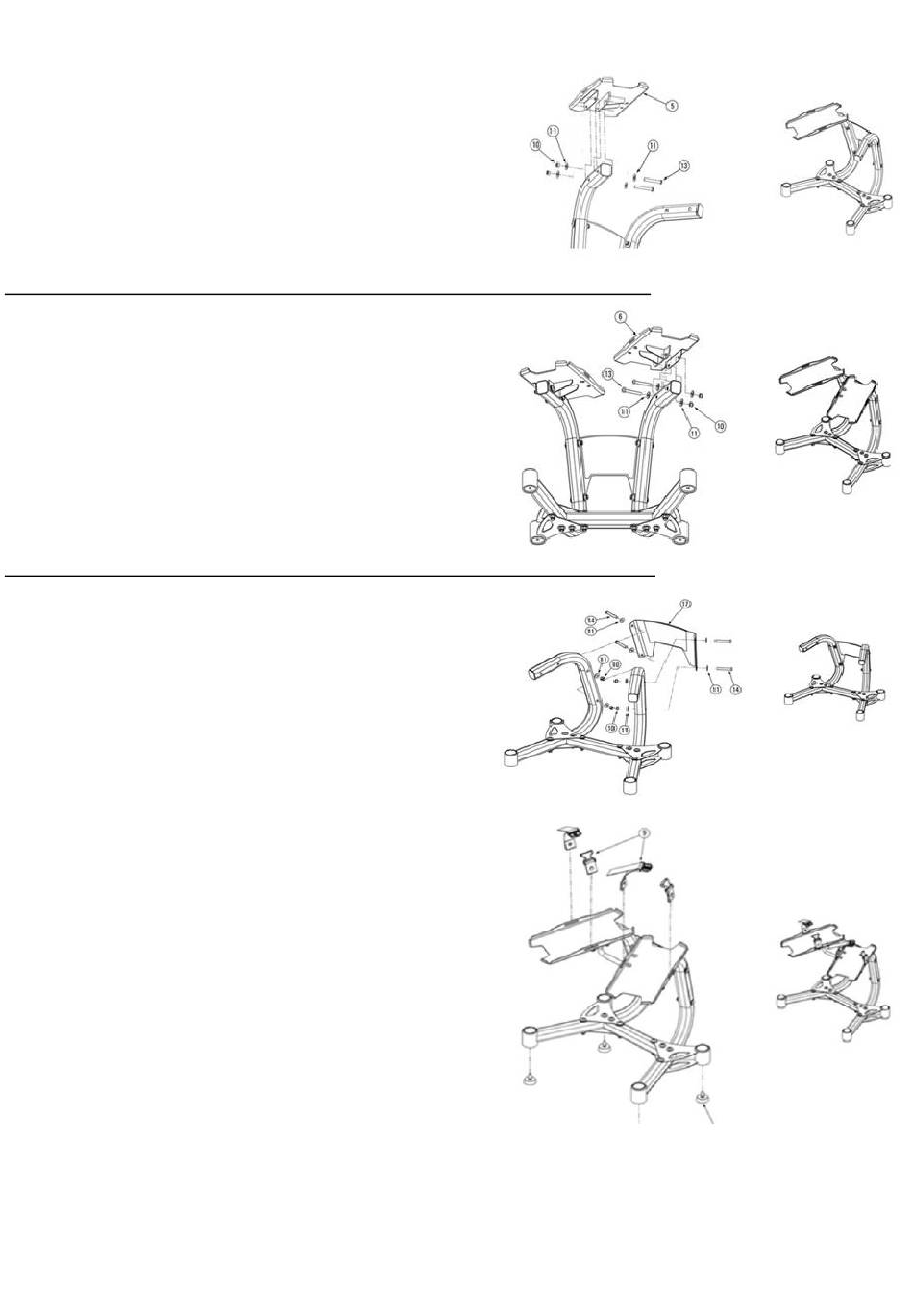

Krok 5.
Části: základna stojanu - krok 4, levá podložka (5), šroub
2,75'' 2 ks. (13), podložky 4 ks. (11), matice 2 ks. (10).
Nářadí: Imbusový klíč 7/32'', klíč 9/16''
Dobře připevněte podložku (5) k základně stojanu (4) za
použití dílů tak, jak je ukázáno na obrázku 5.
Uwaga! Ujistěte se, že otvory pro šrouby v podložce směřují do středu stojanu.
Krok 6.
Části: základna stojanu – krok 5, pravá podložka (6), šroub
2,75'' 2 ks. (13), podložky 4 ks. (11), matice 2 ka. (10)
Nářadí: klíč 7/32''
Dobře připevněte podložku (6) k základně stojanu (4) za
použití dílů tak, jak je ukázáno na obrázku 6.
Uwaga! Ujistěte se, že otvory pro šrouby v podložce směřují do středu stojanu.
Krok 7.
Části: nohy stojanu se spojkou – krok 3, štítek s logem (17),
šrouby 2,5'' 4 ks. (14), podložky 8 ks. (11), matice 4 ks. (10).
Nářadí: klíč 7/32 '', klíč 9/16''
Přišroubujte štítek (17) k oběma nohám (4) za použití dílů
tak, jak je ukázáno na obrázku 4.
Pozor! Ujistěte se, že logo je na horní straně.
Krok 8.
Části: základna stojanu – krok 7, gumové nožičky (8) nebo
kolečka (16), řemínky s karabinou (9).
Připevněte gumové nožičky (8) nebo kolečka (16) do
pravého i levého stabilizátoru (3) a zároveň do obou noh (4)
– tak, jak je na obrázku 8.
Připevněte řemínky s karabinou (9) k levé (5) i pravé (6)
podložce tak, jak je ukázáno na obrázku 8.
Strona 4 z 4
Obr. 5
Obr. 6
Obr. 7
Obr. 8
