Montáž

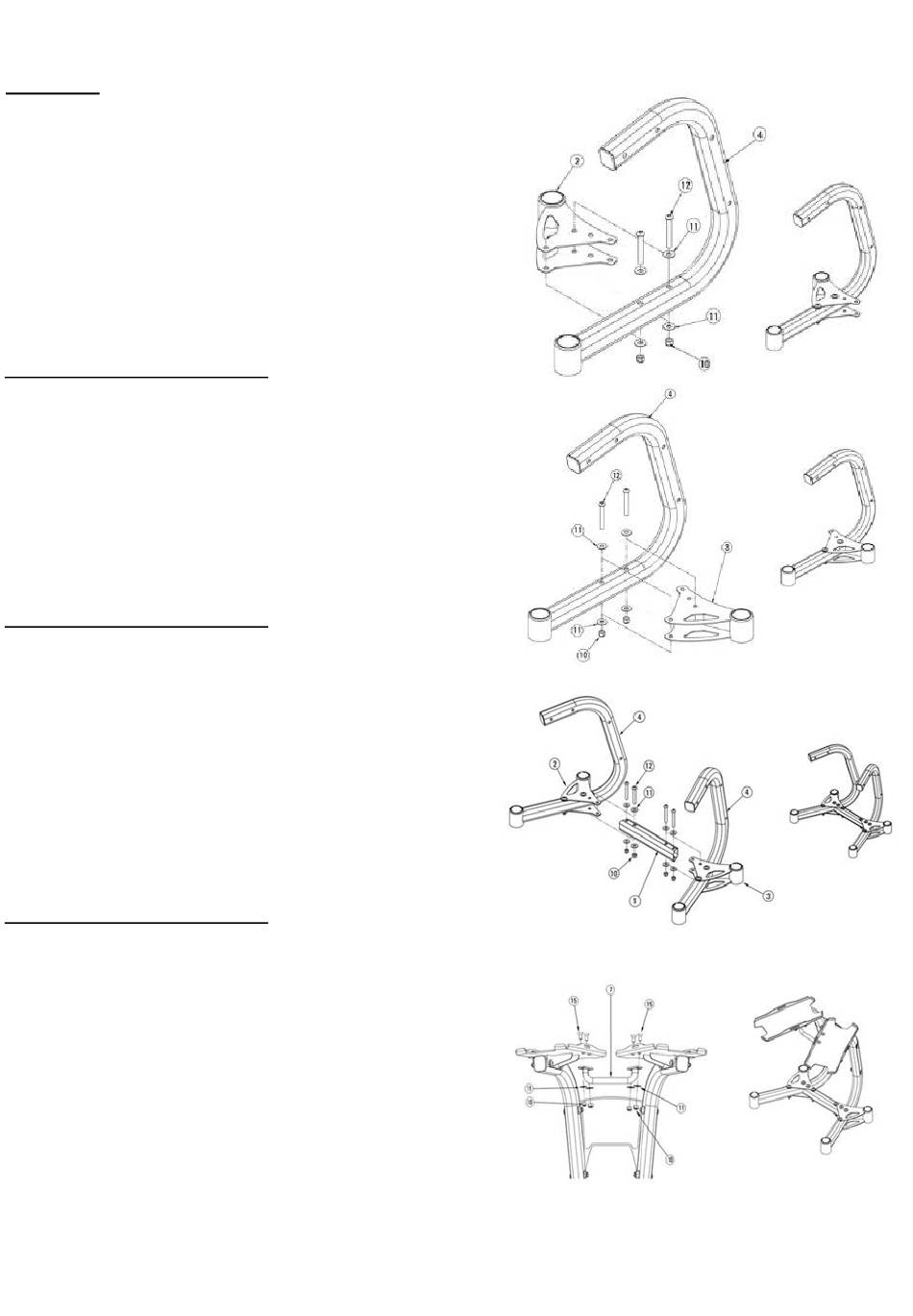

Krok 1.
Části: noha stojanu (4), levý zadní stabylizátor (2), šrouby 2
ks. (12), podložky 4 ks. (11), matice 2 ks. (10).
Nářadí: klíč 7/32''
Přišroubujte levý zadní stabilizátor (2) k noze stojanu (4) za
použití dílů tak, jak je ukázáno na obrázku 1.
POZOR! Spoje příliš nedotahujte
Krok 2.
Části: noha stojanu (4), pravý zadní stabilizátor (3), šroub 2
ks. (12), podložka 4 szt. (11), matice 2 ks. (10)
Nářadí: klíč 7/32 ''
Přišroubujte pravý zadní stabilizátor (3) k noze stojanu (3) za
použití dílů tak, jak je ukázáno na obrázku 2.
POZOR! Spoje příliš nedotahujte
Krok 3.
Části: křížová spojka (1), levá noha – krok 1, pravá noha –
krok 2, šrouby 4 ks. (12), podložky 8 ks. (11), matice 4 ks.
(10).
Nářadí: klíč 7/32 ''
Spojte křížovou spojku (1) s pravým zadním stabilizátorem
(2) a levým zadním stabilizátorem (3) za použití dílů tak, jak
je ukázáno na obrázku 3. Ujistěte se, že užší strana spojky (1)
je vzadu.
POZOR! Spoje příliš nedotahujte
Krok 4.
Části: základna stojanu- krok 6, věšák na ručník (7), šroub
1'' 4 ks. (15), podložka 4 ks. (11), matice 4 ks. (10).
Nářadí: klíč 7/32'', klíč 9/16''
1. Přišroubujte věšák na ručník (4) k levé (5) i pravé podložce
(6) za použití dílů tak, jak je ukázáno na obrázku 7. Rukou
dotáhněte šrouby tak, aby nevyčnívaly.
Ujistěte se, že všechny spoje jsou dotaženy.
Strona 3 z 4
Obr. 1
Obr. 2
Obr. 3
Obr. 4
