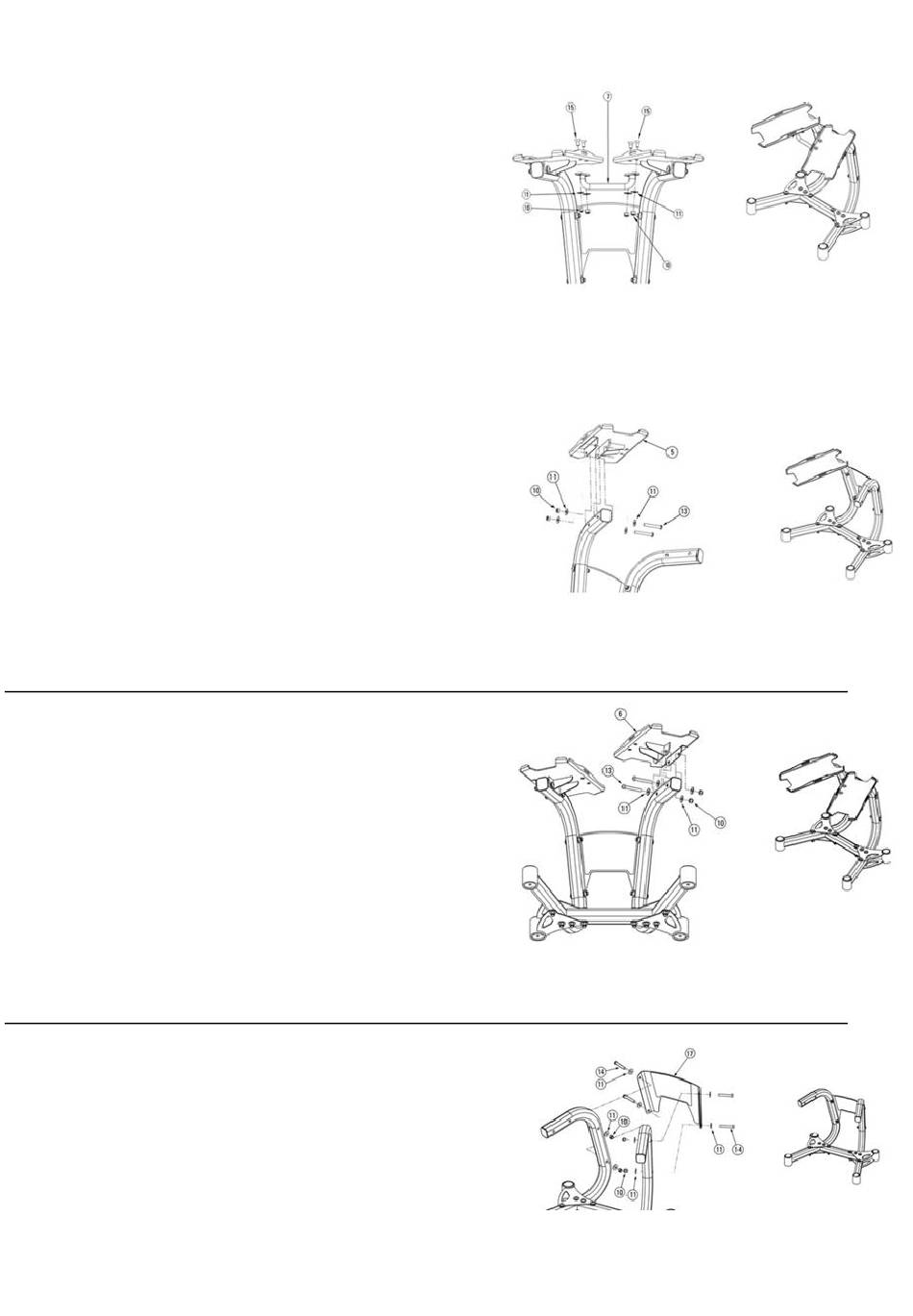

Schritt 4.
Teile: Basis des Ständers, Handtuchhalter (7), Schraube 1" 4
Stk. (15), Unterlegscheiben 4 Stk. (11), Muttern 4 Stk. (10).
Werkzeuge: Innensechskant 7/32'', Steckschlüssel 9/16''
oder verstellbarer Schraubenschlüssel
1. Montieren Sie den Handtuchhalter (7) an der linken (5)
und rechten Hantelablage (5) mittels der Elemente zur
Montage, wie es auf der Abbildung Nr. 4 dargestellt ist.
Abb. 4
Ziehen Sie die Schrauben so an, damit sie sich nicht selbst
lösen.
Vergewissern Sie sich, dass alle Schrauben richtig angezogen sind.
Ziehen Sie Elemente aus dem Schritt 1., 2. und 3. aus Sicherheitsgründen fest an.
Schritt 5.
Teile: Basis des Ständers - Schritt 4., Hantelablage links (5),
Schraube 2,75'' 2 Stk. (13), Unterlegscheiben 4 Stk. (11),
Muttern 2 Stk. (10)
Werkzeuge: Innensechskant 7/32'', Steckschlüssel 9/16''
oder verstellbarer Schraubenschlüssel
Befestigen Sie richtig die linke Hantelablage (5) am
Abb. 5
Stabilisator des Ständers (4) mittels der Elemente zur
Montage, wie es auf der Abbildung Nr. 5 dargestellt ist.
Wichtig! Achten Sie darauf, dass die Schraubenlöcher im Ständer zur Mitte des Ständers gerichtet sind.
Schritt 6.
Teile: Basis des Ständers – Schritt Nr. 5, Hantelablage rechts
(6), Schraube 2,75'' 2 Stk. (13), Unterlegscheiben 4 Stk. (11),
Muttern 2 Stk. (10)
Werkzeuge: Innensechskant 7/32''oder verstellbarer
Schraubenschlüssel
Befestigen Sie richtig die rechte Hantelablage (6) am
Abb. 6
Stabilisator des Ständers (4) mittels der Elemente zur
Montage, wie es auf der Abbildung Nr. 6 dargestellt ist.
Wichtig! Achten Sie darauf, dass die Schraubenlöcher im Ständer zur Mitte des Ständers gerichtet sind.
Schritt 7.
Teile: Ständerfüße und Querstrebe – Schritt 3., Platte (17),
Schrauben 2,5'' 4 Stk. (14), Unterlegscheiben 8 Stk. (11),
Muttern 4 Stk. (10).
Werkzeuge: Innensechskant 7/32 '', Steckschlüssel 9/16''
oder verstellbarer Schraubenschlüssel
Abb. 7
