Kemper CleanAirTower Betriebsanleitung Seite 525

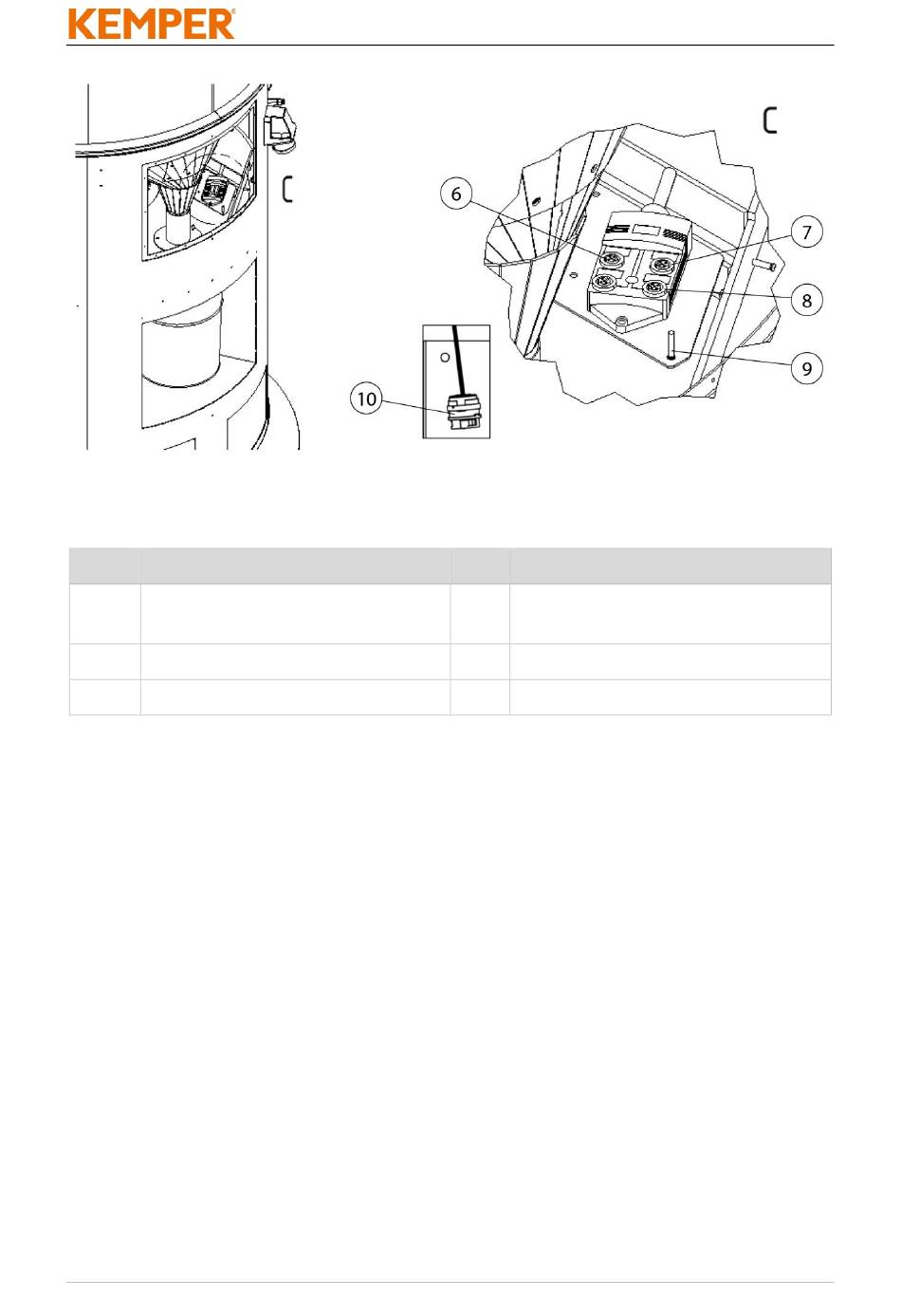

202. ábra: Mágnesszelep + motorrázó csatlakoztatása
Poz. Megnevezés
6 Csatlakozókapocs
7 Csatlakozókapocs
8 Csatlakozókapocs
135. táblázat: Mágnesszelep + motorrázó csatlakoztatása
12. A három mágnesszelep-kábel csatlakozódugót (M12) csatlakoztassa a
csatlakozóblokk kapcsaira (6., 7. és 8. poz.). A sorrend nem lényeges.
13. A motorrázó kábelét csatlakoztassa a 4 pólusú csatlakozóaljzat
csatlakozódugójára (10. poz.).
14. A földelőkábelt csatlakoztassa az M4 menetes csapra (9. poz.), és
csavarozza össze.
1502828-04
Poz. Megnevezés
9 Menetes csapszeg földelő
kábelhez
10 Motorrázó csatlakozóaljzata
- 525 -
HU
