Betriebsanleitung Industrie-Schlagschrauber ISS 1" PRO L
Stand 11.07.2019
9.

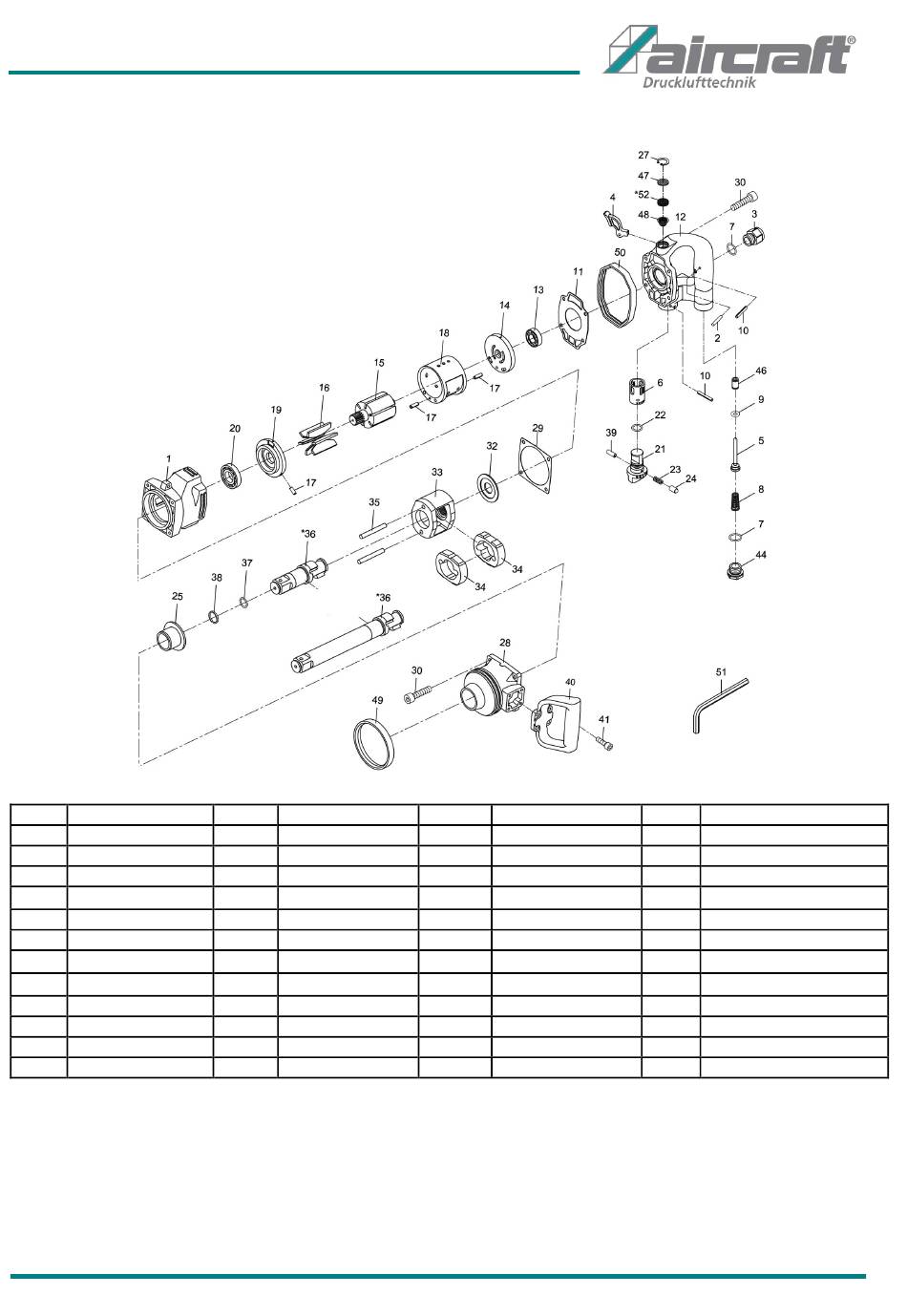

Explosionszeichnung Industrie-Schlagschrauber ISS 1" PRO L
Pos.
Bezeichnung
01
Gehäuse
02
Stift
03
Luftanschluss
04
Betätigungshebel
05
Ventilschaft
06
Ventil-Buchse
07
O-Ring
08
Ventil-Feder
09
O-Ring
10
Feder-Stift
11
Dichtung
12
Abdeckung (hinten)
Für die Ersatzteilbestellung verwenden Sie bitte folgende Angaben:
B
eispiel: Es muss der Betätigungshebel für den Schlagschrauber ISS 1" PRO L bestellt werden.
Der Betätigungshebel hat in der Ersatzteilzeichnung die Positionsnummer 4.
Bei der Ersatzteil-Bestellung eine Kopie der Ersatzteilzeichnung mit gekennzeichnetem Bauteil (Betätigungshebel) und markierter
Positionsnummer (4) an den Vertragshändler bzw. an die Ersatzteilabteilung schicken und die folgenden Angaben mitteilen:
Gerätetyp:
Artikelnummer:
Positionsnummer:
© Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
Pos.
Bezeichnung
13
Kugellager
14
Endplatte
15
Rotor
16
Lamellen
17
Feder-Stift
18
Zylinder
19
Endplatte
20
Kugellager
21
Luftregler
22
O-Ring
23
Feder
24
Stift
Schlagschrauber ISS 1" PRO L
2401495
4
Pos.
Bezeichnung
25
Amboss-Buchse
27
Festring
28
Hammergehäuse
29
Dichtung
30
Schraube
32
Unterlegscheibe
33
Hammerschlagkorb
34
Hammer
35
Hammer-Stift
36
Amboss
37
O-Ring
38
Haltering
Pos.
Bezeichnung
39
Feder-Stift
40
Totmanngriff
41
Schraube
44
Schraube
46
Buchse
47
Netz
48
Sieb
49
Gummi-Distanzscheibe
50
Gummi-Distanzscheibe
51
Inbusschlüssel
52
Schalldämpfer
7
