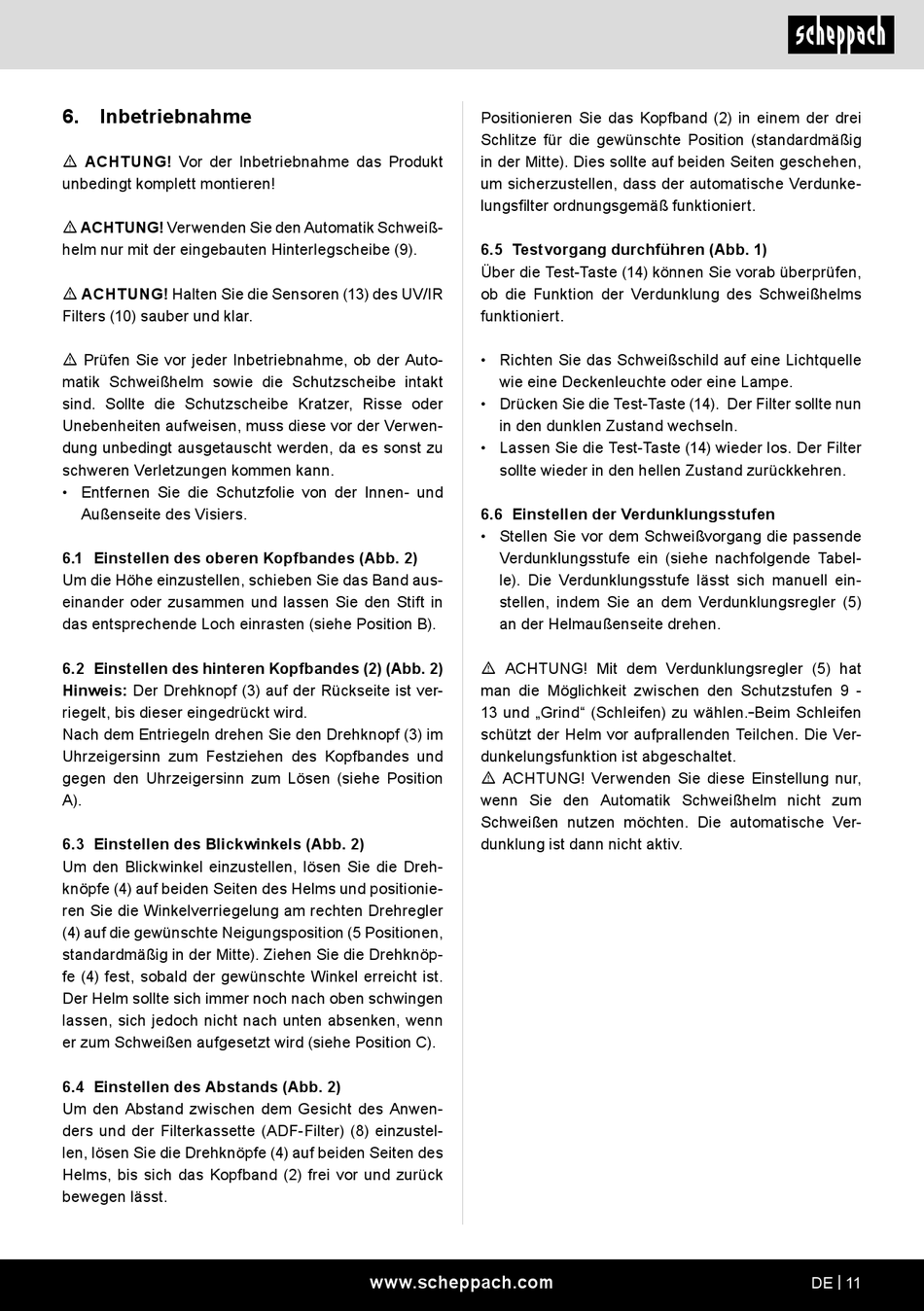

6. Inbetriebnahme
m ACHTUNG! Vor der Inbetriebnahme das Produkt
unbedingt komplett montieren!
m ACHTUNG! Verwenden Sie den Automatik Schweiß-
helm nur mit der eingebauten Hinterlegscheibe (9).
m ACHTUNG! Halten Sie die Sensoren (13) des UV/IR
Filters (10) sauber und klar.
m Prüfen Sie vor jeder Inbetriebnahme, ob der Auto-
matik Schweißhelm sowie die Schutzscheibe intakt
sind. Sollte die Schutzscheibe Kratzer, Risse oder
Unebenheiten aufweisen, muss diese vor der Verwen-
dung unbedingt ausgetauscht werden, da es sonst zu
schweren Verletzungen kommen kann.
• Entfernen Sie die Schutzfolie von der Innen- und
Außenseite des Visiers.
6.1 Einstellen des oberen Kopfbandes (Abb. 2)
Um die Höhe einzustellen, schieben Sie das Band aus-
einander oder zusammen und lassen Sie den Stift in
das entsprechende Loch einrasten (siehe Position B).
6.2 Einstellen des hinteren Kopfbandes (2) (Abb. 2)
Hinweis: Der Drehknopf (3) auf der Rückseite ist ver-
riegelt, bis dieser eingedrückt wird.
Nach dem Entriegeln drehen Sie den Drehknopf (3) im
Uhrzeigersinn zum Festziehen des Kopfbandes und
gegen den Uhrzeigersinn zum Lösen (siehe Position
A).
6.3 Einstellen des Blickwinkels (Abb. 2)
Um den Blickwinkel einzustellen, lösen Sie die Dreh-
knöpfe (4) auf beiden Seiten des Helms und positionie-
ren Sie die Winkelverriegelung am rechten Drehregler
(4) auf die gewünschte Neigungsposition (5 Positionen,
standardmäßig in der Mitte). Ziehen Sie die Drehknöp-
fe (4) fest, sobald der gewünschte Winkel erreicht ist.
Der Helm sollte sich immer noch nach oben schwingen
lassen, sich jedoch nicht nach unten absenken, wenn
er zum Schweißen aufgesetzt wird (siehe Position C).
6.4 Einstellen des Abstands (Abb. 2)
Um den Abstand zwischen dem Gesicht des Anwen-
ders und der Filterkassette (ADF-Filter) (8) einzustel-
len, lösen Sie die Drehknöpfe (4) auf beiden Seiten des
Helms, bis sich das Kopfband (2) frei vor und zurück
bewegen lässt.
Positionieren Sie das Kopfband (2) in einem der drei
Schlitze für die gewünschte Position (standardmäßig
in der Mitte). Dies sollte auf beiden Seiten geschehen,
um sicherzustellen, dass der automatische Verdunke-
lungsfilter ordnungsgemäß funktioniert.
6.5 Testvorgang durchführen (Abb. 1)
Über die Test-Taste (14) können Sie vorab überprüfen,
ob die Funktion der Verdunklung des Schweißhelms
funktioniert.
• Richten Sie das Schweißschild auf eine Lichtquelle
wie eine Deckenleuchte oder eine Lampe.
• Drücken Sie die Test-Taste (14). Der Filter sollte nun
in den dunklen Zustand wechseln.
• Lassen Sie die Test-Taste (14) wieder los. Der Filter
sollte wieder in den hellen Zustand zurückkehren.
6.6 Einstellen der Verdunklungsstufen
• Stellen Sie vor dem Schweißvorgang die passende
Verdunklungsstufe ein (siehe nachfolgende Tabel-
le). Die Verdunklungsstufe lässt sich manuell ein-
stellen, indem Sie an dem Verdunklungsregler (5)
an der Helmaußenseite drehen.
m ACHTUNG! Mit dem Verdunklungsregler (5) hat
man die Möglichkeit zwischen den Schutzstufen 9 -
13 und „Grind" (Schleifen) zu wählen. Beim Schleifen
schützt der Helm vor aufprallenden Teilchen. Die Ver-
dunkelungsfunktion ist abgeschaltet.
m ACHTUNG! Verwenden Sie diese Einstellung nur,
wenn Sie den Automatik Schweißhelm nicht zum
Schweißen nutzen möchten. Die automatische Ver-
dunklung ist dann nicht aktiv.
