121 mm
285 g
+
(66 g)

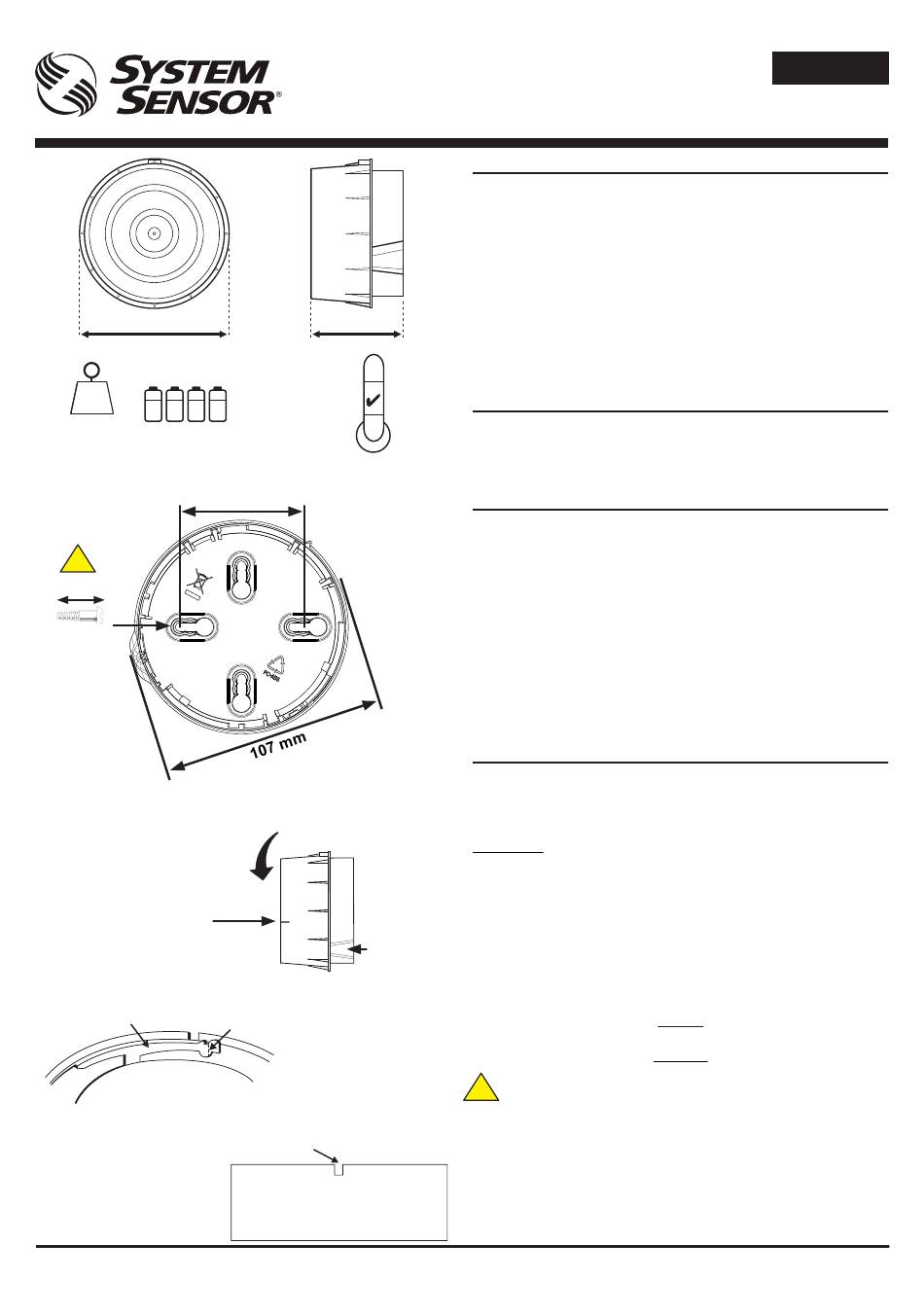

Abbildung 1: B501RF Montage
50-60 mm
!
≥ 25MM
≤ M4
Abbildung 2: Befestigung des Alarmgebers im Sockel
RICHTEN SIE DIE MARKIERUNG
AUF DEM INNEREN RAND DES
ALARMGEBERS NACH DER
AUSBUCHTUNG AUS UND
DREHEN SIE IM UHRZEIGERSINN
MARKIERUNG AUF DEM
ALARMGEBER
Abbildung 3a: Aktivierung der Entnahmesicherung
KUNSTSTOFFHEBEL
NUTZEN SIE EINEN KLEINEN SCHLITZSCHRAUBENZIEHER, UM
DEN KUNSTSTOFF IN RICHTUNG DES PFEILS ZU DRÜCKEN
Abbildung 3b: Entfernung
des Alarmgebers aus dem
Sockel
D200-310-00
www.acornfiresecurity.com
WSO-RR-RF WSO-WW-RF
AKUSTISCHER FUNK-WANDALARMGEBER
INSTALLATIONSANLEITUNG
75 mm
60°C
=
351 g
-30°C
AUSBUCHTUNG
BRECHEN SIE DIE LASCHE ENTLANG
DER GEPUNKTETEN LINIE, INDEM SIE
SIE IN RICHTUNG DES SOCKELS
DREHEN
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
www.acornfiresecurity.com
BESCHREIBUNG
Der
WSO-[xx]-RF
Akustische
batteriebetriebenes RF-Gerät für die Verwendung mit dem Funkgateway
M200G-RF (Teil der RF-Produktreihe der Serie 200) und läuft an einem
adressierbaren Brandmeldesystem (unter Verwendung eines kompatiblen
proprietären Kommunikationsprotokolls).
Es ist ein zweistufiges Sirenenmodul in Kombination mit einem drahtlosen
RF-Transceiver, der in einen Standard-Funksockel B501RF passt. Die
entsprechenden Lautstärke- und Toneinstellungen werden durch die
spezielle Anwendungssoftware (AgileIQ™) ausgewählt. Der Ton der
2. Stufe (hängt mit dem Ton der 1. Stufe zusammen) wird durch die
Brandmelderzentrale über das RF-Gateway gesteuert.
Das Gerät ist mit EN54-3 und EN54-25 konform. Es erfüllt die Anforderungen
von 2014/53/EU für die Konformität mit der RED-Richtlinie.
TEILLISTE
Alarmgeber
B501RF Sockel
Batterien (Duracell Ultra 123 oder Panasonic Industrial 123) 4
WSO-[xx]-RF Installationsanleitung Akustischer Funk-Wandalarmgeber 1
TECHNISCHE DATEN
Versorgungsspannung: 2,5-3,3 V DC
Ruhestrom:
93 µA bei 3 V (typ. im normalen Betriebsmodus)
Max. Stromverbrauch: 120 mA Durchschnitt (Ton 20 mit hoher Lautstärke)
Max. Ausgangsleistung: 102 dB(A) bei 1 m (Ton 13 mit hoher Lautstärke)
Resynchronisierungszeit:35 s (max. Dauer bis zur RF-Kommunikation ab
dem Einschalten des Geräts)
Batterien:
4 X Duracell Ultra123 oder Panasonic Industrial 123
Batterielaufzeit:
4 Jahre bei 25°C
Radiofrequenz:
865-870 MHz, Kanalbreite: 250 kHz
RF-Ausgangsleistung: 14 dBm (max.)
Reichweite:
500 m (typischerweise in der freien Luft)
Relative Luftfeuchte:
5-95 % (nicht-kondensierend)
IP-Schutzklasse:
IP 21
INSTALLATION
Dieses Gerät und alle damit verbundenen Arbeiten müssen in Über-
einstimmung mit allen geltenden Gesetzen und Vorschriften installiert werden.
Abbildung 1 zeigt die Installation derB501RF-Sockels.
Der Abstand zwischen den Geräten des Funksystems muss
mindestens 1 m betragen
Abbildung 2 zeigt die Befestigung des Alarmgebers im Sockel.
Entnahmesicherung
Der Sockel enthält eine Funktion, die bei Aktivierung, die Entfernung des
Alarmgebers aus dem Sockel ohne Werkzeug verhindert. Siehe hierzu die
Abbildungen 3 a und 3 b mit weiteren Details.
Entnahmewarnung - Wenn ein Alarmgeber aus seinem Sockel entfernt
wird, erscheint eine Störungsmeldung an der Brandmelderzentrale.
Abbildung 4 zeigt die Batterieinstallation und die Position der
Drehadressschalter.
Die Batterien dürfen nur bei der Inbetriebnahme installiert werden
Halten Sie die Herstelleranweisungen zur Verwendung der
Batterie und die Entsorgungsbedingungen ein. Mögliche
!
Explosionsgefahr bei Verwendung des falschen Typs.
Mischen Sie die Batterien von verschiedenen Herstellern nicht. Beim
Austausch der Batterien müssen alle 4 ersetzt werden.
Verwendung der Batterieprodukte über längere Zeiträume hinweg
bei Temperaturen unter -20 °C kann die Batterielaufzeit deutlich
reduzieren (um bis zu 30 % oder mehr)
D E U T S C H
Funk-Wandalarmgeber
1
1
Wichtig
Warnung
I56-6590-002
ist
ein
