Montage des Moduls

Die meisten Anwendungen erfordern eine Installation in einem industriellen Gehäuse, um die
Einwirkung elektrischer Störungen und Umwelteinflüsse zu minimieren. Die Steuerung ist in
möglichst großem Abstand von Starkstromleitungen, Versorgungsleitungen und anderen
Störungsquellen (wie Schaltkontakten, Relais und AC-Motorantrieben) zu positionieren.
Weitere Informationen über Richtlinien zur korrekten Erdung finden Sie in Publikation
1770-4.1, Richtlinien zur störungsfreien Verdrahtung und Erdung von industriellen
Automatisierungssystemen.

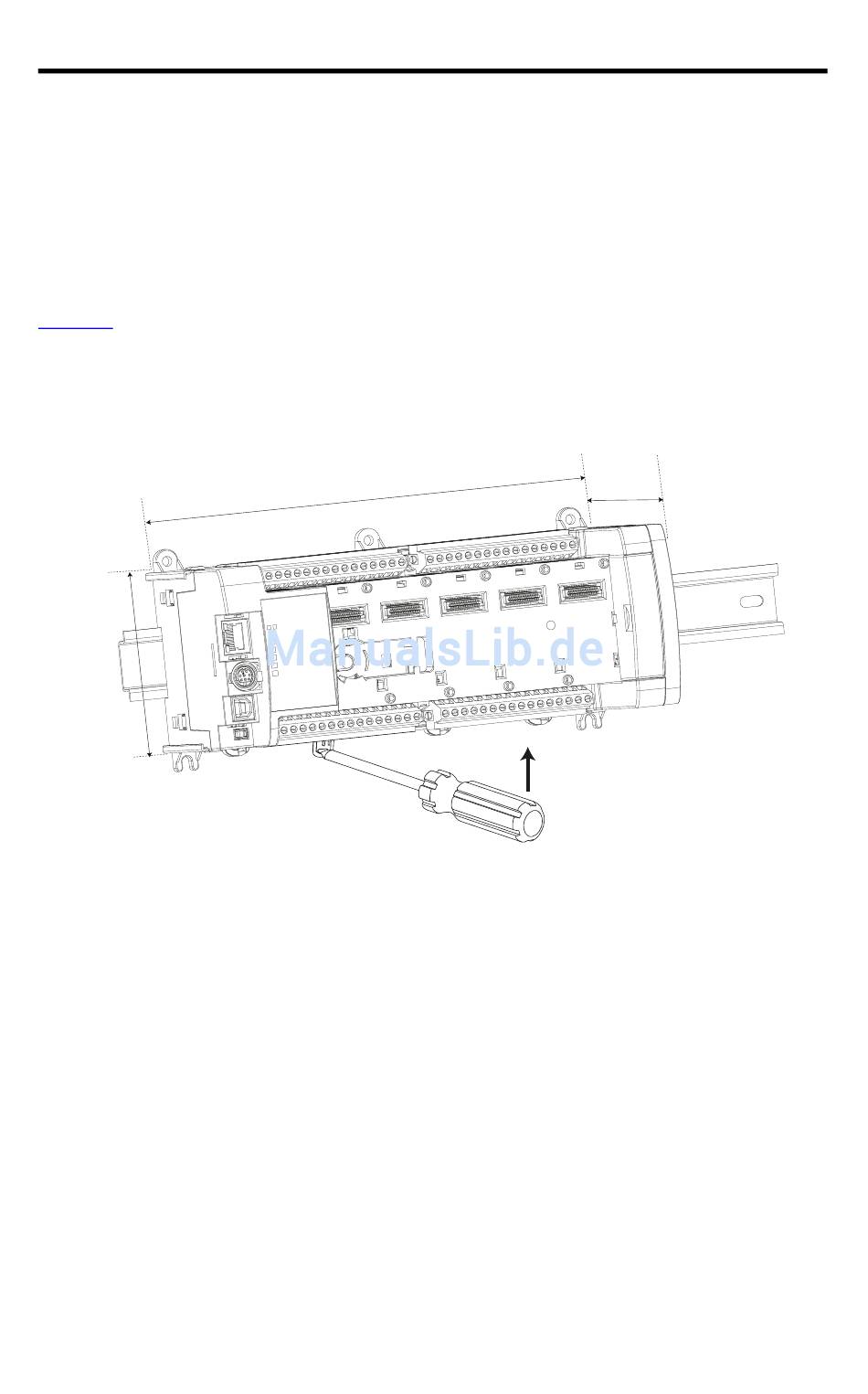

Einbaumaße und Montage auf der DIN-Schiene
90 mm
(3,54 Zoll)
Die Einbaumaße umfassen nicht die Montagefüße und die DIN-Schienenriegel.
Modulabstand
Das Modul ist mit ausreichend Abstand zu Objekten wie Schaltschrankwänden,
Verdrahtungskanälen und benachbarten Geräten einzubauen. Es ist ein Mindestabstand von
50 mm auf allen Seiten vorzusehen, um eine ausreichende Belüftung zu gewährleisten. Wenn
optionale Zubehörteile/Module angeschlossen werden, wie z. B. das Netzteil
2080-PS120-240VAC oder E/A-Erweiterungsmodule, stellen Sie sicher, dass auf allen Seiten ein
Abstand von 50 mm eingehalten wird, nachdem die optionalen Teile angebracht wurden.
Speicherprogrammierbare 48-Punkt-Steuerungen Micro850 9
238 mm (9,37 Zoll)
80 mm
(3,15 Zoll)
Publikation 2080-IN008A-DE-P – September 2012
