6 Teileübersicht und Lieferumfang BR-S60B
18
17
16
15
14
13

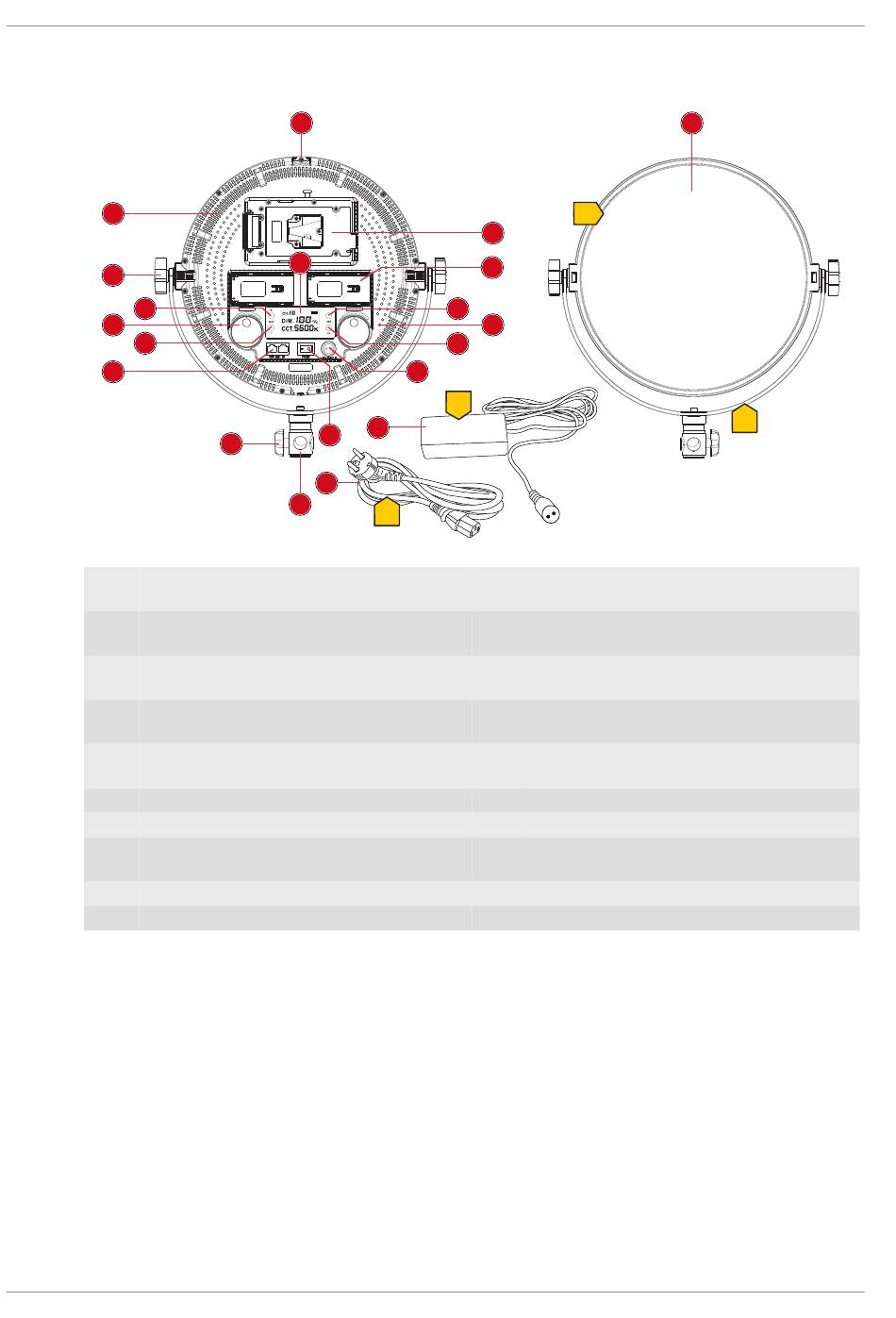

Abb. 2: Alle Teile der LED-Leuchte, Modell BR-S 60 B
1 Blitzschuh-Anschluss (zur Nutzung als Ka-
mera-Licht)
3 V-Lock Akkusockel (für geeigneten Akku
für den Mobilbetrieb) (optional)
5 LED-Display
7 Helligkeitsdrehregler (stufenlose Hellig-
keitsregelung)
9 Stromanschlussbuchse
11 Spigot-Stativanschluss
13 Modularbuchse für DMX-Verbindung
15 Farbtemperaturdrehregler (stufenlose
Farbtemperaturregelung)
17 Feststellknopf (Gabelhalterung)
19 DC-Netzadapter mit 2-poligem Stecker
1
V-Lock Akku nicht im Lieferumfang enthalten
2
NP-F750/970 Akku nicht im Lieferumfang enthalten
Lieferumfang:
LED-Flächenleuchte (A), Gabelmontierung mit Stativanschluss (B), Netzadapter (C), Netzkabel (D)

7 Stromversorgung herstellen (Netzstrom)

WARNUNG! Das Gerät kann nicht gleichzeitig per Netzstromadapter und per Akku betrieben
werden! Zur Vermeidung von Spannungsschäden stets nur mit einer der beiden möglichen
Spannungsquellen betreiben!
1. C13-Kupplung des Netzkabels in die C13-Buchse des Netzadapters stecken.
2. DC-Stecker in die Anschlussbuchse am Gerät stecken.
3. Netzstecker des Netzkabels in die Steckdose (230V max. Spannung) stecken.
26 / 32
