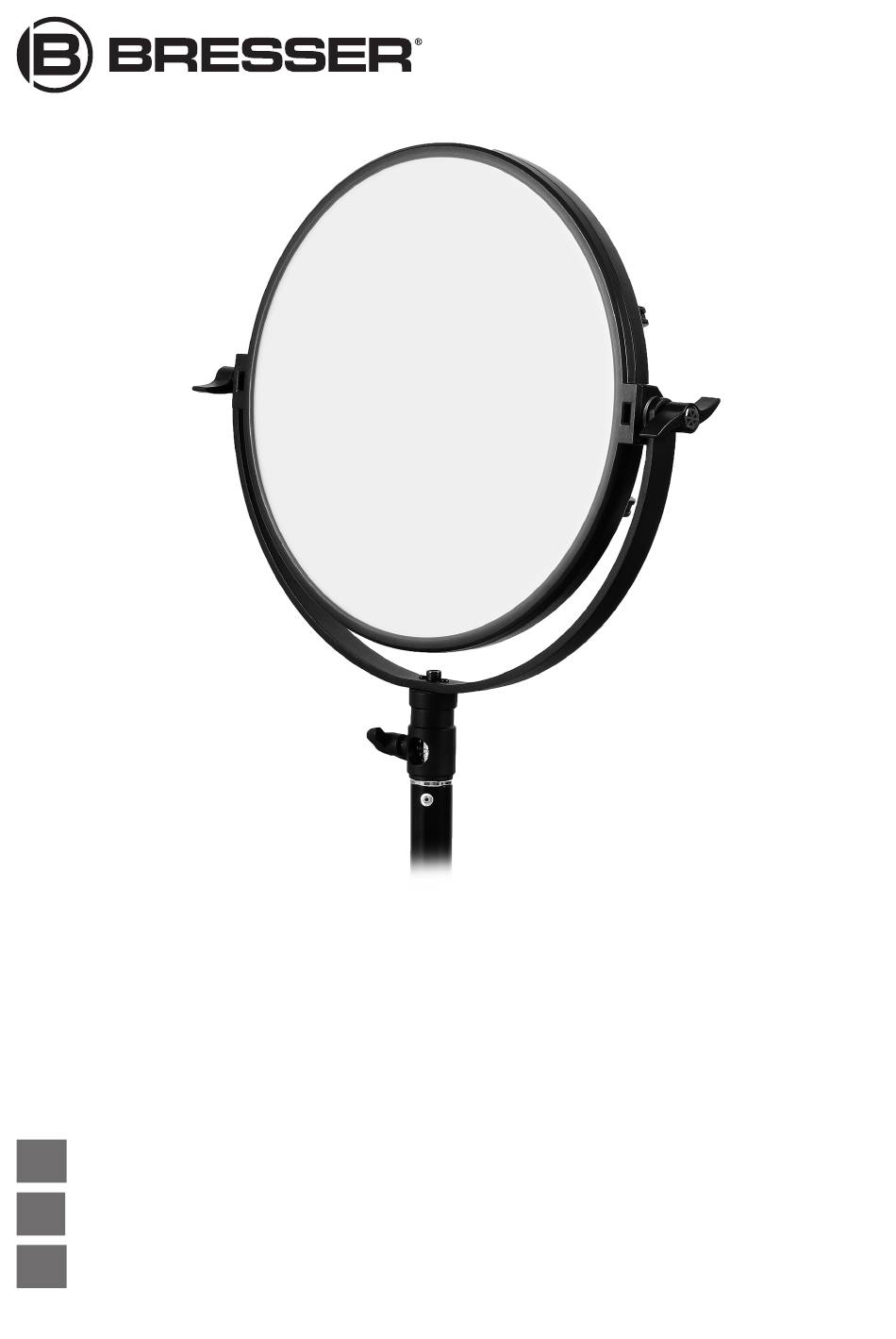

- Seite 1 Studio Light · Studiolamp · Studiolicht · BR-S36B / BR-S60B Instruction manual Gebruikershandleiding Bedienungsanleitung...
- Seite 2 (codi QR) per accedir a les versions disponibles. Deseja um manual detalhado deste produto numa determinada língua? Visite a nossa Website através da seguinte ligação (QR Code) das versões disponíveis. www.bresser.de/PF004240 GARANTIE · WARRANTY · GARANTÍA · GARANZIA www.bresser.de/warranty_terms...
- Seite 3 English........................Nederlands ......................Deutsch .........................
- Seite 4 Contents 2 About this Instruction Manual........................ 5 3 Intended use .............................. 5 4 General safety instructions ........................... 5 5 Parts overview and scope of delivery BR-S36B .................. 7 6 Parts overview and scope of delivery BR-S60B .................. 8 7 Establishing the power supply (mains operation) .................. 9 8 Power supply via battery (optional)...................... 9 9 Lighting settings............................. 9 10 Changing the lighting angle ........................ 10...
- Seite 5 1 Validity information This documentation is valid for the products with the article numbers listed below: F004240 F004241 Manual version: v0319 Manual description: Manual_F004240-F004241_BRS36B-BRS60B_en-nl-de_BRESSER_v032019a With any service inquiries, please state these information. 2 About this Instruction Manual NOTICE These operating instructions are to be considered a component of the device.
- Seite 6 • Never use the device with defective or damaged components (e.g. housing, cable, lamp, etc.). DANGER Risk of suffocation Improper use of this product can result in suffocation. This is particularly dangerous for children. The following safety information must be observed at all times. •...
- Seite 7 • Due to extreme heat development of some components of up to 250° C there is an acute FIRE HAZARD! Always set up the device securely, so that it may not turn over. Ensure for a safe stor- age. • Keep children and animals away from the device! They could overturn the device. •...
- Seite 8 1 Hot shoe connection (for the use as a 2 LED panel camera light) 3 Battery socket (adding suitable batteries 4 LED display for mobile use) (optional) 5 Control selection button (turning on/off 6 Brightness adjustment knob (stepless DMX control) brightness adjustment) 7 Channel selection rotary knob (DMX chan- 8 Power supply socket...
- Seite 9 11 Spigot tripod connection 12 Locking knob (Spigot tripod connection) 13 Modular socket for DMX connection 14 DOWN button (descrease value) 15 Colour temperature rotary knob (stepless 16 UP button (increase value) colour temperature adjustment) 17 Locking knob (U-mount) 18 Vents 19 DC power adapter with 2-pole plug 20 C13 power cable with Euro-plug V-lock battery not included...
- Seite 10 2. Turn colour vtemperature adjustment knob to set the desired colour temperature (3,200 to 5,600 K, stepless). 10 Changing the lighting angle 1. Carefully loosen the locking knobs on both sides of the U-mount. 2. Move the light to the desired angle. 3.
- Seite 11 14 EC Declaration of Conformity Bresser GmbH has issued a "Declaration of Conformity" in accordance with applicable guidelines and corresponding standards. The full text of the EU declaration of conformity is available at the following internet address: http://archive.bresser.de/download/BRS/CE/ CE_BRS-Series.pdf...
- Seite 12 Inhoud 2 Over deze handleiding .......................... 13 3 Gebruiksdoel.............................. 13 4 Algemene veiligheidsinstructies......................... 13 5 Onderdelenoverzicht en leveringsomvang BR-S36B................ 16 6 Onderdelenoverzicht en leveringsomvang BR-S60B................ 17 7 Instellen van de stroomvoorziening (netvoeding).................. 17 8 Stroomvoorziening via batterij (optioneel) .................... 18 9 Verlichtingsinstellingen .......................... 18 10 Veranderen van de lichtbundel ........................ 18 11 Aansluiting met een verlichtingspaneel (DMX-RJ11) (optioneel) ............ 19 12 Technische gegevens .......................... 19 13 Verwijdering .............................. 19...
- Seite 13 1 Toepasselijkheid Deze documentatie is geldig voor de producten met de volgende artikelnummers: F004240 F004241 Versie van de handleiding: v0319 Aanduiding van deze handleiding: Manual_F004240-F004241_BRS36B-BRS60B_en-nl-de_BRESSER_v032019a Deze informatie bij serviceverzoeken altijd aangeven. 2 Over deze handleiding INSTRUCTIE Deze gebruikershandleiding moet als onderdeel van het apparaat worden beschouwd! Lees voordat u het apparaat gaat gebruiken, zorgvuldig de veiligheidsinstructies en de gebruikers- handleiding door.
- Seite 14 • Ontladen van het apparaat voor onderhouds- en reinigingswerkzaamheden. • Gebruik het apparaat alleen in een volledig droge omgeving en raak het apparaat niet aan met natte of vochtige lichaamsdelen. • Gebruik het apparaat nooit met defecte of beschadigde componenten (bijv. behuizing, kabel, lamp, enz.).
- Seite 15 VOORZICHTIG Brandgevaar! Bij onjuist gebruik van dit product bestaat brandgevaar. Volg de onderstaande veiligheidsinformatie strikt op om het ontstaan v an brand te vermijden. • Door de extreme warmteontwikkeling van sommige componenten tot 250° C is er kans op acuut brandgevaar.
- Seite 16 5 Onderdelenoverzicht en leveringsomvang BR- S36B Afb. 1: Alle onderdelen van de LED lamp, model BR-S36B 1 Hot shoe aansluiting (voor gebruik als ca- 2 LED-paneel meralamp) 3 Batterijaansluiting (met geschikte batterij- 4 LED-display voor mobiel gebruik) (optioneel) 5 Besturingskeuzetoets (in-/uitschakelen 6 Helderheid instelknop (traploze helder- van de DMX-bediening) heidsaanpassing)
- Seite 17 6 Onderdelenoverzicht en leveringsomvang BR- S60B Afb. 2: Alle onderdelen van de LED-lamp, model BR-S60B 1 Hot shoe aansluiting (voor gebruik als ca- 2 LED-paneel meralamp) 3 V-lock battery socket (adding suitable bat- 4 Battery socket (adding suitable batteries tery for mobile use) (optional) for mobile use) (optional) 5 LED-display 6 Besturingskeuzetoets (in-/uitschakelen...
- Seite 18 1. Steek de C13-koppeling van de voedingskabel in de C13-aansluiting. 2. Steek de DC-connector in de aansluiting van het apparaat. 3. Steek de Eurostekker van de voedingskabel in het stopcontact (230V maximale spanning). VOORZICHTIG Let er bij het inschakelen van het apparaat op dat de AAN/UIT-schakelaar in de juiste positie voor de gewenste spanningsbron (netadapter of batterij) wordt gezet! 4.
- Seite 19 11 Aansluiting met een verlichtingspaneel (DMX- RJ11) (optioneel) Een of meer LED-lampen kunnen centraal worden aangestuurd wanneer ze worden aangesloten op een RJ11-compatibele verlichtingsconsole* via geschikte aansluitkabels*. 1. Steek de RJ11 modulaire stekker van de aansluitkabel* in de betreffende bus op de verlichtings- console* en in de bus van de LED-verlichting.
- Seite 20 14 EG-conformiteitsverklaring Een “conformiteitsverklaring” in overeenstemming met de van toepassing zijnde richtlijnen en overeenkomstige normen is door Bresser GmbH afgegeven. De volledige tekst van de EU conformiteitsverklaring is beschikbaar op het volgende internetadres: http://archi- ve.bresser.de/download/BRS/CE/CE_BRS-Series.pdf 20 / 32...
- Seite 21 Inhaltsverzeichnis 2 Zu dieser Anleitung ............................ 22 3 Verwendungszweck ............................. 22 4 Allgemeine Sicherheitshinweise......................... 22 5 Teileübersicht und Lieferumfang BR-S36B .................... 25 6 Teileübersicht und Lieferumfang BR-S60B .................... 26 7 Stromversorgung herstellen (Netzstrom) .................... 26 8 Stromversorgung per Akku (optional)...................... 27 9 Beleuchtungseinstellungen......................... 27 10 Beleuchtungswinkel ändern........................ 27 11 Anschluss an eine Beleuchtungskonsole (DMX-RJ11) (optional) ............ 27 12 Technische Daten............................ 28 13 Entsorgung .............................. 28 14 EG-Konformitätserklärung .......................... 28...
- Seite 22 1 Gültigkeitshinweis Diese Dokumentation ist gültig für die Produkte mit den nachfolgend aufgeführten Artikelnummern: F004240 F004241 Anleitungsversion: v0319 Bezeichnung dieser Anleitung: Manual_F004240-F004241_BRS36B-BRS60B_en-nl-de_BRESSER_v032019a Informationen bei Serviceanfragen stets angeben. 2 Zu dieser Anleitung HINWEIS Diese Bedienungsanleitung ist als Teil des Gerätes zu betrachten! Lesen Sie vor der Benutzung des Geräts aufmerksam die Sicherheitshinweise und die Bedienungsan-...
- Seite 23 • Entladen Sie das Gerät vor Wartungs- und Reinigungsarbeiten. • Betreiben Sie das Gerät nur in vollkommen trockener Umgebung und berühren Sie das Gerät nicht mit nassen oder feuchten Körperteilen. • Betreiben Sie das Gerät niemals mit defekten oder beschädigten Bauteilen (z.B. Gehäuse, Kabel, Lampe o.ä.).
- Seite 24 VORSICHT Brandgefahr! Bei unsachgemäßer Verwendung dieses Produkts besteht Brandgefahr. Beachten Sie unbedingt die nachfolgenden Sicherheitsinformationen, um die Entstehung von Bränden zu vermeiden. • Durch eine extrem hohe Hitzeentwicklung einzelner Bauteile von bis zu 250°C besteht akute BRANDGEFAHR! Stellen Sie das Gerät immer so auf, dass es nicht umkippen kann, und sorgen Sie für eine angemessen sichere Lagerung.
- Seite 25 5 Teileübersicht und Lieferumfang BR-S36B Abb. 1: Alle Teile der LED-Leuchte, Modell BR-S 36 B 1 Blitzschuh-Anschluss (zur Nutzung als Ka- 2 LED-Panel mera-Licht) 3 Akkusockel (für geeigneten Akku für den 4 LED-Display Mobilbetrieb) (optional) 5 Steuerungswahlknopf (DMX-Steuerung 6 Helligkeitsdrehregler (stufenlose Hellig- ein-/ausschalten) keitsregelung) 7 Kanalwahldrehknopf (DMX-Kanalwahl)
- Seite 26 6 Teileübersicht und Lieferumfang BR-S60B Abb. 2: Alle Teile der LED-Leuchte, Modell BR-S 60 B 1 Blitzschuh-Anschluss (zur Nutzung als Ka- 2 LED-Panel mera-Licht) 3 V-Lock Akkusockel (für geeigneten Akku 4 Akkusockel (für geeigneten Akku für den für den Mobilbetrieb) (optional) Mobilbetrieb) (optional) 5 LED-Display 6 Steuerungswahlknopf (DMX-Steuerung...
- Seite 27 VORSICHT! Beim Einschalten des Geräts darauf achten, dass der EIN/AUS-Kippschalter in die korrekte Position für die gewünschte Spannungsquelle (Netzstromadapter oder Akku) bewegt wird! 4. EIN/AUS-Kippschalter in die Position ‚II‘ bewegen, um das Gerät per Netzstrom zu betreiben und einzuschalten. 5. EIN/AUS-Kippschalter in die Position ‚0‘ bewegen, um das Gerät auszuschalten. HINWEIS! Bei längerer Nichtbenutzung das Gerät vom Netzstrom trennen (Netzstecker ziehen oder Akku entfernen).
- Seite 28 Wiederverwertung zugeführt werden. 14 EG-Konformitätserklärung Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und entsprechenden Normen ist von der Bresser GmbH erstellt worden. Der vollständige Text der EG-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://ar- chive.bresser.de/download/BRS/CE/CE_BRS-Series.pdf...
- Seite 32 Teléfono*: +34 91 67972 69 Telephone*: +44 1342 837 098 BRESSER UK Ltd BRESSER Iberia SLU c/Valdemorillo,1 Nave B Unit 1 starborough Farm, P.I. Ventorro del cano Starborough Road, Nr Marsh Green, Edenbridge, Kent TN8 5RB 28925 Alcorcón Madrid...
