6.6 - Voedingsbooster:

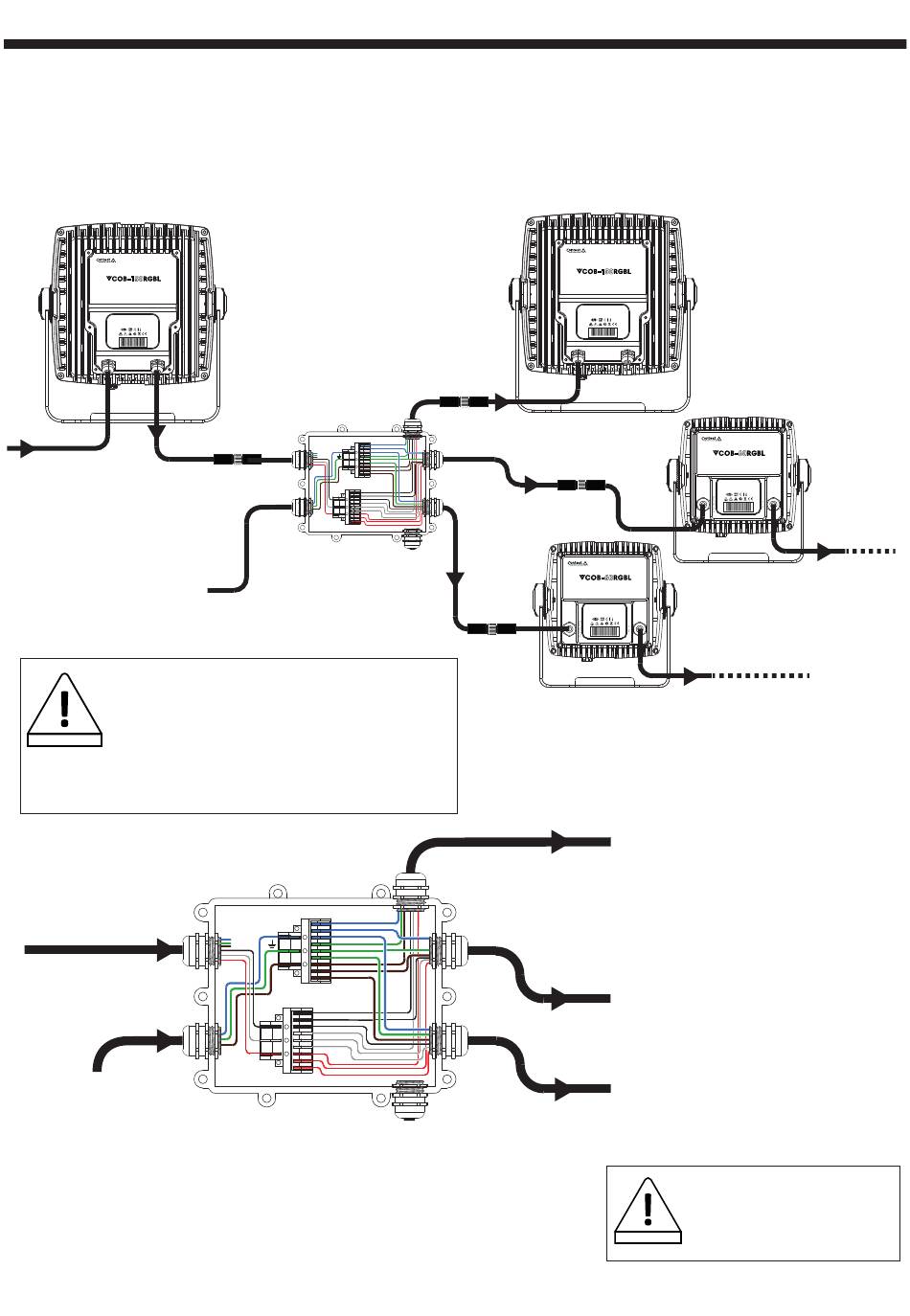

Om vermogens- of spanningsverlies als gevolg van een lange kabellengte te voorkomen, dient u de voeding te versterken. Dit kunt u doen door
een aansluitdoos te gebruiken en de DMX, die uit de hybride kabel aan het einde van de lijn komt, te scheiden en de voeding te isoleren. Een
nieuwe netvoeding kan vervolgens in een of meer projectorseries worden geplaatst op hybride connectoren bij de uitgang van de box – zie
afbeelding hieronder.
architectural-lighting.eu
Distributed by HITMUSIC SAS
FRANCE
MADE IN CHINA
+45°C
1m
-20°C
DMX/POWER IN
AC 100-240V 50/60Hz
DMX/POWER OUT
MAX: 10A
FUSE: T3A/250V 120W
IN
UIT
IN
OUT
Boostervermogen IN
Booster power IN
16 A (max. 3500 W)
16 A (3500W max)
LET OP!
De som van de vermogens van de verschillende lijnen
mag het vermogen van de stroomaansluiting (3500 W)
niet overschrijden.
CAUTION
LET OP
Het vermogen per lijn is beperkt tot de kenmerken van
elk van de apparaten – zie de tabel in het hoofdstuk
over projectorseries.
Hybride
Hybrid
Power +
Power +
DMX IN
DMX IN
(Lijnuitgang)
(Line output)
Boosterver-
Booster
mogen IN
power IN
Pagina 64
VCOB-RGBL -
IP66 COB 60/150 W 4-in-1 RGBL architectonische projectoren
L
N
D+
GND
D-
1x IpBox-p6 box
1x IpBox-p6-box
1x VC-Start/3 cable
1x VC-Start/3-kabel
3x VC-End1/3 cable
3x VC-End1/3-kabel
1x FastCon-1333POW
1x FastCon-1333POW
1x FastCon-1333DMX
1x FastCon-1333DMX
L
N
D+
GND
D-
IP-stekker
IP plug
architectural-lighting.eu
Distributed by HITMUSIC SAS
FRANCE
MADE IN CHINA
1m
+45°C
-20°C
DMX/POWER IN
AC 100-240V 50/60Hz
DMX/POWER OUT
MAX: 10A
FUSE: T3A/250V 120W
IN
IN
architectural-lighting.eu
Distributed by HITMUSIC SAS
FRANCE
MADE IN CHINA
POWER IN
+45°C
POWER OUT
1m
-20°C
DMX OUT
DMX IN
IN
IN
3 x hybride
3 x Hybrid
Power + DMX OUT
Power + DMX OUT
WAARSCHUWING
WARNING
UIT
OUT
architectural-lighting.eu
Distributed by HITMUSIC SAS
FRANCE
MADE IN CHINA
POWER IN
+45°C
1m
-20°C
POWER OUT
IN
IN
DMX IN
DMX OUT
OUT
UIT
UIT
OUT
LET OP!
Uitgaande voeding OUT
moet worden geïsoleerd
van de boostervoeding IN
