Nederlands

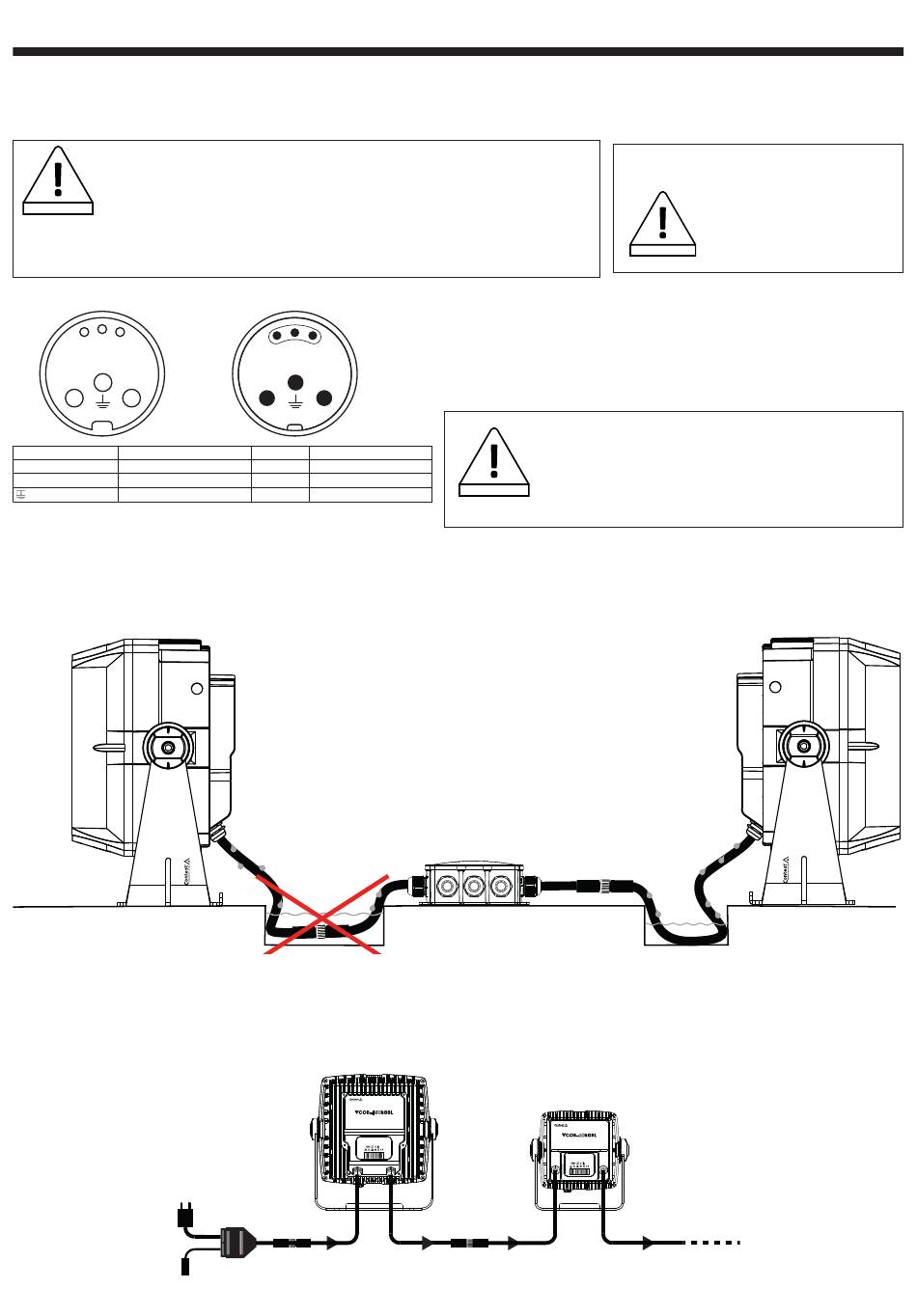

6 - Aansluiting en bedrading
6.1 - IP67-stekkers:
LET OP!
De projector is voorzien van gegoten hybride IP67-stekkers.
Deze stekkers garanderen een goede afdichting van het product. Als u de stekkers
LET OP
doorknipt, vervalt de garantie van de projector als er water binnendringt.
CAUTION
De projector wordt geleverd met een kale draadadapter naar IP67 IN-
connector om aan te sluiten op een IP-aansluitdoos.
1
3
L
N
Power: Voeding
Wire color: Draadkleur
Power : Alimentation Wire color : Code couleur
L: Live: Fase
Brown: Bruin
L : Live : Phase
Brown : Marron
N: Neutral: Neutraal
Blue: Blauw
N : Neutral : Neutre
Blue : Bleu
Ground: Aarde
Yellow/green: Geel/groen
Ground : Terre
Yellow/green : Jaune/vert
Er kan water in de projector worden gezogen als gevolg van vacuüm veroorzaakt door temperatuurveranderingen in de projector. Zorg dat de projector
beschermd is tegen het binnendringen van water via de kabels door connectoren of aansluitdozen te gebruiken die op zijn minst aan IP66 voldoen. Creëer
een druppellus vóór de kabelwartels of aansluitpunten om te voorkomen dat ze voortdurend in water worden ondergedompeld – zie afbeelding hieronder.
6.2 - Lijnbekabeling voor binnen met VC-ADAPT:
Om uw binnenprojectoren van stroom te voorzien, kunt u het VC-ADAPT-adaptersnoer dat een 2P+E-voedingsstekker voor voeding en een
XLR-stekker voor de DMX heeft, en dat uitkomt op een hybride voeding+DMX-stekker – zie afbeelding hieronder.
Voeding
Power
DMX
DMX
Pagina 62
VCOB-RGBL -
IP66 COB 60/150 W 4-in-1 RGBL architectonische projectoren
De stekkers zijn voorzien van drie pinnen voor de voeding en drie pinnen voor het
DMX-signaal. De hybride kabel wordt voor het deel van de voeding gebruikt in
1
3
3 x 1,5 mm² en voor het deel van de geïsoleerde DMX in een apart omhulsel. De
N
L
kleurcode van de bijbehorende draden wordt weergegeven in het diagram hiernaast.
DMX
Wire color: Draadkleur
DMX
Wire color : Code couleur
1: Massa
Black: Zwart
1 : Masse
Black : Noir
2: Data -
White: Wit
2: Data -
White : Blanc
3: Data +
Red: Rood
3 : Data +
Red : Rouge
Distributed by HITMUSIC SAS
FRANCE
MADE IN CHINA
1m
DMX/POWER IN
AC 100-240V 50/60Hz
DMX/POWER OUT
FUSE: T3A/250V 120W
MAX: 10A
IN
IN
VC-ADAPT
VC-ADAPT
LET OP!
De op de projectorkabels gemonteerde stekkers zijn
IP67 en dus waterdicht. Het wordt echter afgeraden
om ze in stilstaand water te laten liggen.
LET OP
CAUTION
architectural-lighting.eu
+45°C
-20°C
POWER IN
DMX IN
UIT
OUT
IN
IN
LET OP!
Risico van elektrische schokken
Verbind of verwijder geen
kabels terwijl het systeem
is ingeschakeld.
WARNING
WAARSCHUWING
architectural-lighting.eu
Distributed by HITMUSIC SAS
FRANCE
MADE IN CHINA
1m
+45°C
POWER OUT
-20°C
DMX OUT
OUT
UIT
