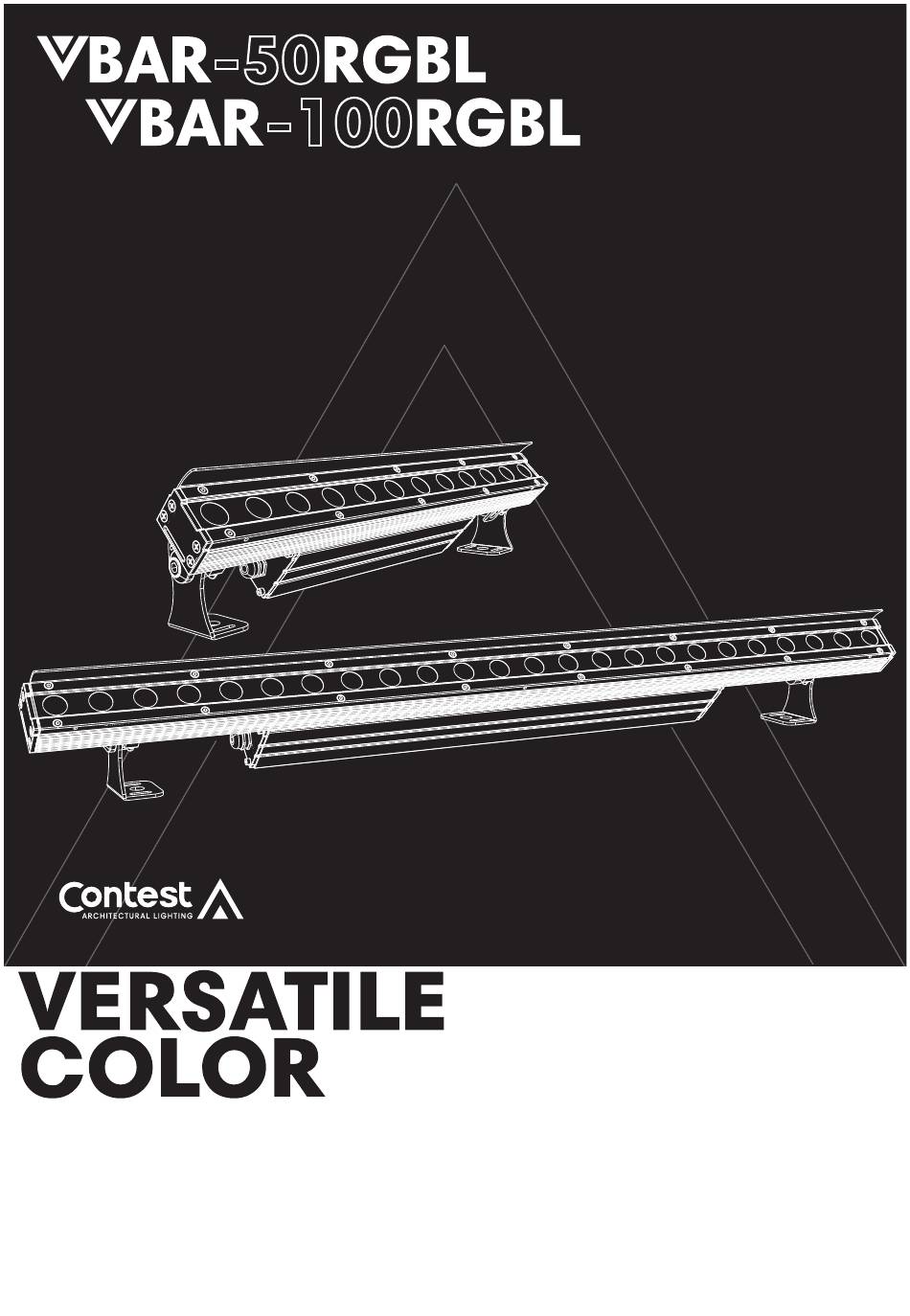

Contest VBAR-50RGBL Bedienungsanleitung
Architektur-farb-projektoren ip66 12/24 leds rgbl – 50/100 w – 12 – 2/4 zonen
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Projecteurs architecturaux couleur IP66
12/24 LED RGBL - 50/100 W - 12° - 2/4 zones
Color architectural projectors IP66
12/24 LED RGBL - 50/100 W - 12° - 2/4 zones
Architektur-Farb-Projektoren IP66
12/24 LEDs RGBL – 50/100 W – 12° – 2/4 Zonen
Proyectores arquitectónicos en color IP66
12/24 LEDs RGBL - 50/100 W - 12° - 2/4 zonas
Architectonische kleurenprojectoren IP66
12/24 RGBL led - 50/100 W - 12° - 2/4 zones
Pour bénéficier des dernières informations et mises à jour sur les produits CONTEST
www.architectural-lighting.eu
Make sure you get the latest news and updates about the CONTEST
www.architectural-lighting.eu
Sichern Sie sich die neuesten Nachrichten und Updates über CONTEST
www.architectural-lighting.eu
Asegúrese de recibir las últimas noticias y actualizaciones sobre los productos CONTEST
en: www.architectural-lighting.eu
Zorg dat u het laatste nieuws over en de nieuwste updates van de CONTEST
ontvangt via: www.architectural-lighting.eu
sur :
®
products on :
®
-Produkte auf:
®
®
-producten
®
GUIDE DE L'UTILISATEUR
USER GUIDE
BEDIENUNGSANLEITUNG
GUÍA DEL USUARIO
GEBRUIKERSHANDLEIDING
H11381 -H11379 - Version 1 / 08-2023
Inhaltsverzeichnis
Verwandte Anleitungen für Contest VBAR-50RGBL
Inhaltszusammenfassung für Contest VBAR-50RGBL
- Seite 1 GEBRUIKERSHANDLEIDING Asegúrese de recibir las últimas noticias y actualizaciones sobre los productos CONTEST ® en: www.architectural-lighting.eu Zorg dat u het laatste nieuws over en de nieuwste updates van de CONTEST -producten ® H11381 -H11379 - Version 1 / 08-2023 ontvangt via: www.architectural-lighting.eu...
-
Seite 38: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise 1 – Bitte sorgfältig lesen: Wir empfehlen Ihnen ausdrücklich, die Sicherheitsmaßnahmen gründlich zu lesen und Alle Wartungsarbeiten müssen durch einen von CONTEST autorisierten zu verstehen, bevor Sie beginnen, dieses Gerät zu bedienen. technischen Kundendienst durchgeführt werden. Bei grundlegenden 2 –... -
Seite 39: Anschlüsse
VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W Deutsch 2 – Merkmale VBAR-50RGBL: › LEDs: 12 x LEDs 4 W 4-in-1 Rot Grün Blau Gelb › Leuchtkraft: • 2655 lm – 960 Lux in 5 m › Symmetrische Objektive mit 12° Blenden – 2 LED-Zonen ›... -
Seite 40: Überblick Über Das Gerät
IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W 3 – Überblick über das Gerät Hinweis: Die Lage der verschiedenen Komponenten sind bei VBAR-50RGBL und VBAR-100RGBL identisch. Stromeingang + DMX Klemmsystem der Aufhängevorrichtung Zum Anschluss des Projektors über ein Hybrid-Netzteil + DMX- Zum Einstellen der Neigung und Feststellen der Position des Kabel mit einem geformten Stecker am Stromnetz. -
Seite 41: Halterung Installieren Und Projektor Ausrichten
VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W Deutsch 4 – Halterung installieren und Projektor ausrichten Feststellschraube Mittlere Schraube Der Projektor kann mit drei Befestigungspunkten A C C an einer geeigneten flachen Oberfläche befestigt werden. Die Nut B arretiert den Projektor im Schwenk um 180°, abhängig von der Position der Feststellschraube. -
Seite 42: Anschluss Und Verkabelung
Deutsch VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W 6 – Anschluss und Verkabelung 6.1 – IP67-Steckverbinder: ACHTUNG! ACHTUNG! Der Projektor ist mit gegossenen IP67-Hybridsteckverbindern ausgestattet. Stromschlaggefahr Diese Stecker garantieren eine gute Abdichtung des Produkts. Wenn Sie die Schließen Sie keine Kabel Steckverbinder abschneiden, erlischt die Garantie für den Projektor, falls Wasser ACHTUNG... -
Seite 43: Außenverkabelung Mit Anschlussdose Und Vc-Yhyb-Adapter
20 m 30 m 50 m 100 m VCOB-60DW VCOB-120DW VBAR-50DW VBAR-100DW VPAR-70DW VPAR-120DW VPAR-150DW VCOB-60RGBL VCOB-150RGBL VBAR-50RGBL VBAR-100RGBL VPAR-70RGBL VPAR-120RGBL VPAR-150RGBL VPANEL-200RGBL VH2O-90 Verfügbare Leistung je Leitung 2300 W 2216 W 1477 W 886 W 443 W Seite 43... -
Seite 44: Booster-Stromversorgung
Deutsch VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W 6.6 – Booster-Stromversorgung: Um die mangelnde Leistung der Leitung oder den Spannungsabfall aufgrund einer großen Kabellänge zu überwinden, ist es notwendig, die Stromversorgung zu verstärken. Dazu müssen Sie eine Abzweigdose verwenden und das DMX, das aus dem Hybridkabel am Ende der Linie kommt, trennen und die Stromversorgung isolieren. - Seite 45 Die Stromversorgung des Hybrideingangs wird unterbrochen und ein neuer Stromeingang wird auf die beiden Hybridausgänge eingespeist. Distributed by HITMUSIC SAS FRANCE MADE IN CHINA architectural-lighting.eu EINGANG AUSGANG VRDM-Split VRDM-Split Contest Architectural Lighting VRDM-Split D- GND D- GND D- GND DMX-IN DMX-OUT1 DMX-OUT2 Disconnect Power...
-
Seite 46: Einstellungsmenü
Deutsch VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W 7 – Einstellungsmenü Die Projektoren VBAR-50GBL und VBAR-100RGBL werden über die RDM-Fernbedienung VRDM-CONTROL konfiguriert. Dieses Steuergerät ermöglicht es, die Steuerung des Projektors zu verlagern, um alle Einstellungen über das DMX-Kabel per RDM-Protokoll vorzunehmen. Das Menü... - Seite 47 VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W Deutsch Bei Verlust des DMX-Signals entweder Blackout-Modus, Verbleib auf dem letzten Wert oder Start des Stand-Alone-Programms Ermöglicht eine autonome Farbe je Projektor Master-Projektor steuert die Slaves Projektor, der vom Master gesteuert wird Dimmen von 0 bis 100 % Blitzgeschwindigkeit von langsam zu schnell 000 to 255.
-
Seite 48: Einzelheiten Zu Den 4 Dimcurve-Modi
Modus 3: Logarithmic Modus 1: Linear Modus 4: S-curve 8 – Unterschiedliche DMX-Modi Sobald ein DMX-Signal am Eingang DMX IN anliegt, schaltet der Projektor automatisch in den DMX-Modus. 8.1 – 2-Kanal-Modus VBAR-50RGBL/VBAR-100RGBL Kanal Werte Aktion Farben und Makros 000 - 013... - Seite 49 VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W Deutsch 8.2 – 4-Kanal-Modus Kanal Werte Aktion 000 - 255 000: 0 % – 255: 100 % Grün 000 - 255 000: 0 % – 255: 100 % Blau 000 - 255 000: 0 % –...
- Seite 50 Deutsch VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W 8.5 – 8-Kanal-Modus VBAR-50RGBL/VBAR-100RGBL Kanal Werte Aktion 000 - 255 000: 0 % – 255: 100 % Grün 000 - 255 000: 0 % – 255: 100 % Blau 000 - 255 000: 0 % –...
- Seite 51 VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W Deutsch 8.6 – 8b-Kanal-Modus VBAR-50RGBL Kanal Werte Aktion Rote Gruppe 1 000 - 255 000: 0 % – 255: 100 % Grüne Gruppe 1 000 - 255 000: 0 % – 255: 100 %...
- Seite 52 Deutsch VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W 8.8 – 12-Kanal-Modus VBAR-50RGBL Kanal Werte Aktion Rote Gruppe 1 000 - 255 000: 0 % – 255: 100 % Grüne Gruppe 1 000 - 255 000: 0 % – 255: 100 %...
- Seite 53 VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W Deutsch 8.8 – 12-Kanal-Modus VBAR-50RGBL (Fortsetzung) Makros und Farben 000 - 006 Keine Funktion 007 - 013 014 - 020 Orange 021 - 027 Gelb 028 - 034 Zitonengelb 035 - 041 Grün...
- Seite 54 Deutsch VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W 8.9 – 16-Kanal-Modus VBAR-100RGBL Kanal Werte Aktion Rote Gruppe 1 000 - 255 000: 0 % – 255: 100 % Grüne Gruppe 1 000 - 255 000: 0 % – 255: 100 % Blaue Gruppe 1 000 - 255 000: 0 % –...
- Seite 55 VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W Deutsch 8.10 – 18-Kanal-Modus VBAR-100RGBL Kanal Werte Aktion Rote Gruppe 1 000 - 255 000: 0 % – 255: 100 % Grüne Gruppe 1 000 - 255 000: 0 % – 255: 100 % Blaue Gruppe 1 000 - 255 000: 0 % –...
- Seite 56 Deutsch VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W 8.11 – 20-Kanal-Modus VBAR-100RGBL Kanal Werte Aktion Rote Gruppe 1 000 - 255 000: 0 % – 255: 100 % Grüne Gruppe 1 000 - 255 000: 0 % – 255: 100 % Blaue Gruppe 1 000 - 255 000: 0 % –...
- Seite 57 VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W Deutsch 8.11 – 20-Kanal-Modus VBAR-100RGBL (Fortsetzung) Farben und Makros 000 - 006 Keine Funktion 007 - 013 014 - 020 Orange 021 - 027 Gelb 028 - 034 Zitonengelb 035 - 041 Grün 042 - 048 Zyan...
- Seite 59 VBAR-RGBL - IP66 Architektur-Projektoren mit 12/24 RGBL LEDs 50/100 W Deutsch 10 – Notizen Seite 59...
- Seite 104 Asegúrese de recibir las últimas noticias y actualizaciones sobre los productos CONTEST en www.architectural-lighting.eu ® CONTEST® es una marca registrada de HITMUSIC S.A.S - Zone Cahors sud - 46230 FONTANES - FRANCIA www.hitmusic.eu Aangezien CONTEST de uiterste zorg aan haar producten besteedt om te zorgen dat u uitsluitend de best mogelijke kwaliteit krijgt, ®...
