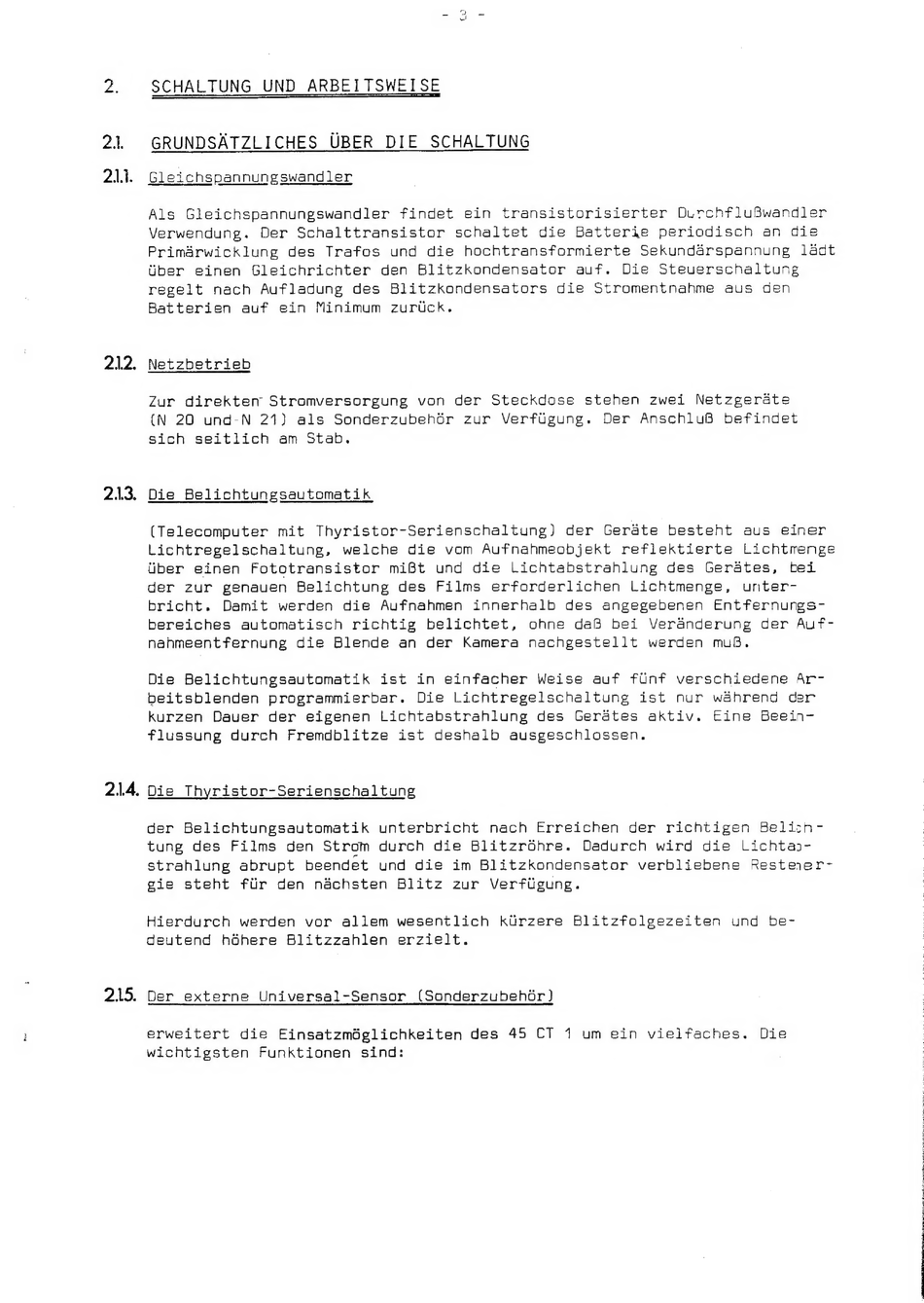

SCHALTUNG
UND
ARBEITSWEISE
GRUNDSATZLICHES
UBER
DIE
SCHALTUNG
Gleichspannungswandler
Als
Gleichspannungswandler
findet
ein
transistorisierter
Durchflu®8wandler
Verwendung.
Der
Schalttransistor
schaltet
die
Batterie
periodisch
an
die
Primarwicklung
des
Trafos
und
die
hochtransformierte
Sekundarspannung
ladt
tiber
einen
Gleichrichter
den
Blitzkondensator
auf.
Die
Steuerschaltung
regelt
nach
Aufladung
des
Blitzkondensators
die
Stromentnahme
aus
den
Batterien
auf
ein
Minimum
zurtck.
Netzbetrieb
Zur
direkten
Stromversorgung
von
der
Steckdose
stehen
zwei
Netzgerdte
(N 20
und-N
21)
als
SonderzubehGr
zur
Verfiigung.
Der
AnschluB
befindet
sich
seitlich
am
Stab.
Die
Belichtungsautomatik
(Telecomputer
mit
Thyristor-Serienschaltung)
der
Gerdéte
besteht
aus
einer
Lichtregelschaltung,
welche
die
vom
Aufnahmeobjekt
reflektierte
Lichtmenge
tiber einen
Fototransistor
miBt
und die
Lichtabstrahlung
des
Gerdtes,
bei
der
zur
genauen
Belichtung
des
Films
erforderlichen
Lichtmenge,
unter-
bricht.
Damit
werden
die
Aufnahmen
innerhalb
des
angegebenen
Entfernungs-
bereiches
automatisch
richtig
belichtet,
ohne
daB
bei
Veranderung
der Auf-
nahmeentfernung
die
Blende
an
der
Kamera
nachgestellt
werden
muB.
Die Belichtungsautomatik
ist in einfacher
Weise
auf funf
verschiedene
Ar-
beitsblenden
programmierbar.
Die
Lichtregelschaltung
ist
nur
wahrend
der
kurzen
Dauer
der
eigenen
Lichtabstrahlung
des
Gerdtes
aktiv.
Eine
Beein-
flussung
durch
Fremdblitze
ist deshalb
ausgeschlossen.
Die
Thyristor-Serienschaltung
der
Belichtungsautomatik
unterbricht
nach
Erreichen
der
richtigen
Belith-
tung
des
Films
den
Strom
durch
die
Blitzrohre.
Dadurch
wird
die
Lichtaa-
strahlung
abrupt
beendet
und
die
im Blitzkondensator
verbliebene
Resterer-
gie
steht
fiir den
n&achsten
Blitz
zur
Verfigung.
Hierdurch
werden
vor
allem
wesentlich
kurzere
Blitzfolgezeiten
und
be-
deutend
hdhere
Blitzzahlen
erzielt.
Der
externe
Universal-Sensor
(Sonderzubehtr)
erweitert
die
Einsatzmiglichkeiten
des
45 CT 1 um ein
vielfaches.
Die
wichtigsten
Funktionen
sind:
