OR-WE-512, OR-WE-514, OR-WE-515
Instrukcja obsługi
CHARAKTERYSTYKA
Liczniki jednofazowe, jednomodułowe,
do montażu na szynie DIN. Służą one do
monitorowania zużycia energii
elektrycznej sieci jednofazowej.
idealnym urządzeniem do wykorzystania
jako licznik prądu przemiennego. Ich
szerokość wynosi tylko 18 mm, posiadają
protoków RS-485 i spełniają normę DIN
EN 50022, która jest właściwa dla układu
rozsyłu prądu w zastosowaniach
domowych i komercyjnych.
WŁAŚCIWOŚCI
Prąd rozruchowy – najniższa wartość
prądu obciążenia, którą licznik wykrywa i
rejestruje.
Prąd minimalny – najniższa wartość
prądu obciążenia, którą licznik rejestruje
zgodnie z normą.
Prąd bazowy – określa wartość prądu,
przy którym procentowy
pomiarowy jest bliski zeru.
Prąd maksymalny – to maksymalny
prąd, jakim możemy stale obciążać
licznik energii elektrycznej.
MONTAŻ
1. Odłącz zasilanie rozdzielni.
2. Zamocuj licznik na standardowej
szynie DIN 35mm.
3. Wciśnij zacisk szyny DIN, tak jak
pokazano na rys.1.
4. Podłącz obwód prądowy zgodnie ze
schematem podłączenia.
5. Po podłączeniu zamontuj
maskownice przyłączy

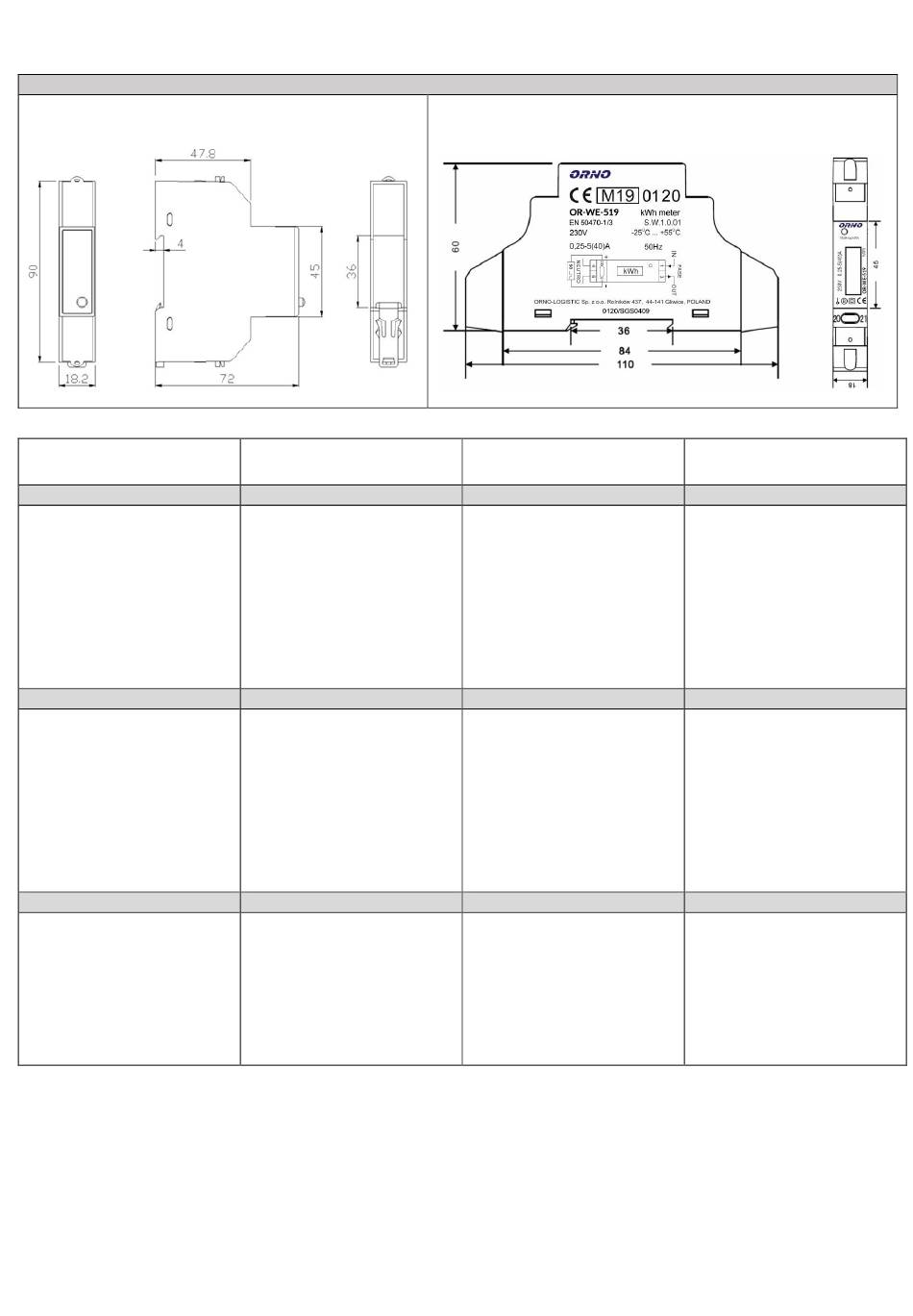

WYMIARY/ DIMENSIONS/ ABMESSUNGEN/ MERE
Operating Manual
DESCRIPTION
Single-phase, single-module meters, to
be mounted on the DIN rail. They are
used to monitor consumption of electric
Są energy from the single-phase network.
They are ideal devices to be used as
meters of alternating current. They are
only 18 mm wide and they are equipped
with communication standard RS485 and
meet the standard DIN EN 50022 that is
proper for the current distribution
system at household and commercial
uses.
PROPERTIES
Starting current- the lowest value of the
load current that is detected and
registered by the meter.
Minimum current - the lowest value of
the load current that is detected and
registered by the meter.
Base current - specifies the current value
błąd when percentage measurement error is
near zero.
Maximum current - the permissible
maximum current to load the electric
energy meter constantly.
INSTALLATION
1. Disconnect the power supply to the
switchboard.
2. Fix the meter on a standard 35mm
DIN rail.
3. Press the DIN rail clamp as shown in
fig. 1.
4. Connect according to the circuit
diagram.
5. Once connected assemble the
terminals cover.
OR-WE-519, OR-WE-521
Bedienungs- und
Montageanleitung
BESCHREIBUNG
Einphasige, einmodulige, auf
Schiene montierte Zähler. Sie werden zur
Überwachung des Stromverbrauchs in
einem Einphasennetz eingesetzt. Sie sind
ideal für den Einsatz
Wechselstromzähler geeignet. Sie sind
nur 18 mm breit, verfügen über RS-485-
Protokolle und entsprechen der DIN EN
50022, die für die Stromverteilung in
privaten und gewerblichen
Anwendungen geeignet ist.
EIGENSCHAFTEN
Anlaufstrom – der niedrigste Wert des
Laststroms, den der Zähler erfasst und
aufzeichnet.
Mindeststrom - der niedrigste Wert des
Laststroms, den der Zähler gemäß der
Norm aufzeichnet.
Referenzstrom - bestimmt den Wert des
Stroms, bei dem der prozentuale
Messfehler nahe Null liegt.
Grenzstrom - der zulässige maximale
Strom, um den Zähler für elektrische
Energie konstant zu belasten.
MONTAGE
1. Trennen Sie die Stromversorgung der
Schalttafel.
2. Befestigen Sie das Messgerät auf
einer 35 mm DIN-Standardschiene.
3. Drücken Sie die DIN-Schienen-
Klemme wie in Abb. 1 dargestellt.
4. Schließen Sie den Stromkreis gemäß
dem Schaltplan an.
5. Nach dem Anschluss die
Klemmenabdeckung montieren.
3
Uporabniški priročnik
OPIS
DIN- Enofazni, enomodulni števci se namestijo
na montažni nosilec DIN. Uporabljajo se
za spremljanje porabe električne energije
iz enofaznega omrežja. So primerne za
als merjenje izmeničnega toka. Široki so le
18 mm in opremljeni s komunikacijskim
standardom RS485 in
standard DIN EN 50022, ki je primeren za
trenutni distribucijski
gospodinjsko in komercialno uporabo.
LASTNOSTI
Začetni tok – najnižja vrednost tokovne
obremenitve, ki jo zazna in zabeleži
števec.
Najmanjši tok – najnižja vrednost
tokovne obremenitve, ki jo zazna in
zabeleži števec.
Osnovni tok – določi trenutno vrednost,
ko je napaka izmerjenega deleža blizu
nič.
Največji tok – največji dovoljeni tok za
stalno obremenitev števca
električne energije.
NAMESTITEV
1. Izključite tokokrog napajanja stikalne
plošče.
2. Števec namestite na standardni
montažni nosilec 35 mm DIN.
3. Pritisnite na sponko montažnega
nosilca DIN, kot je prikazano na sl. 1.
4. Priključite skladno s shemo
tokokroga.
5. Po priklopu sestavite pokrov
terminalov.
izpolnjujejo
sistem za
porabe
