POOL-EINLAUFMUNDSTÜCK & KOLBENVENTIL EINRICHTUNG (optional)
1. Schrauben Sie die Kolbenventilverbindung gegen den
Uhrzeigersinn vom Schraubanschluss der Luftzufuhr (39)
ab. (siehe dazu Zeichnung 5). Achten Sie darauf dass
der Stufendichtungsring (23) auf seinem Platz bleibt.
Stellen Sie den Ventilkolben am Boden auf einen
sicheren Platz.
2. Schrauben Sie die Siebmutter (24) gegen den
Uhrzeigersinn vom Schraubanschluss der Luftzufuhr (39)
ab. Stecken Sie die Unterlegscheibe (25) in die
Schraubverbindung (39).
3. Bringen Sie den Stutzen und den Absperrschieber an
der oberen Position vom Poolwassereinlauf an. Führen
Sie die Düsenverbindung (27 und 39) von der
Innenseite der Beckenfolie in eine der vorgebohrten
Öffnungen ein. Die Unterlegscheibe bleibt dabei am
Anschluss und wird an die Innenseite der Folienwand
angedrückt.
4. Vor dem Zusammenbau die Gewinde mit Vaseline
einfetten. Schrauben Sie nun die Siebmutter (24) mit der
flachen Seite zur Folienaußenseite zeigend im
Uhrzeigersinn wieder am Schraubanschluss für die

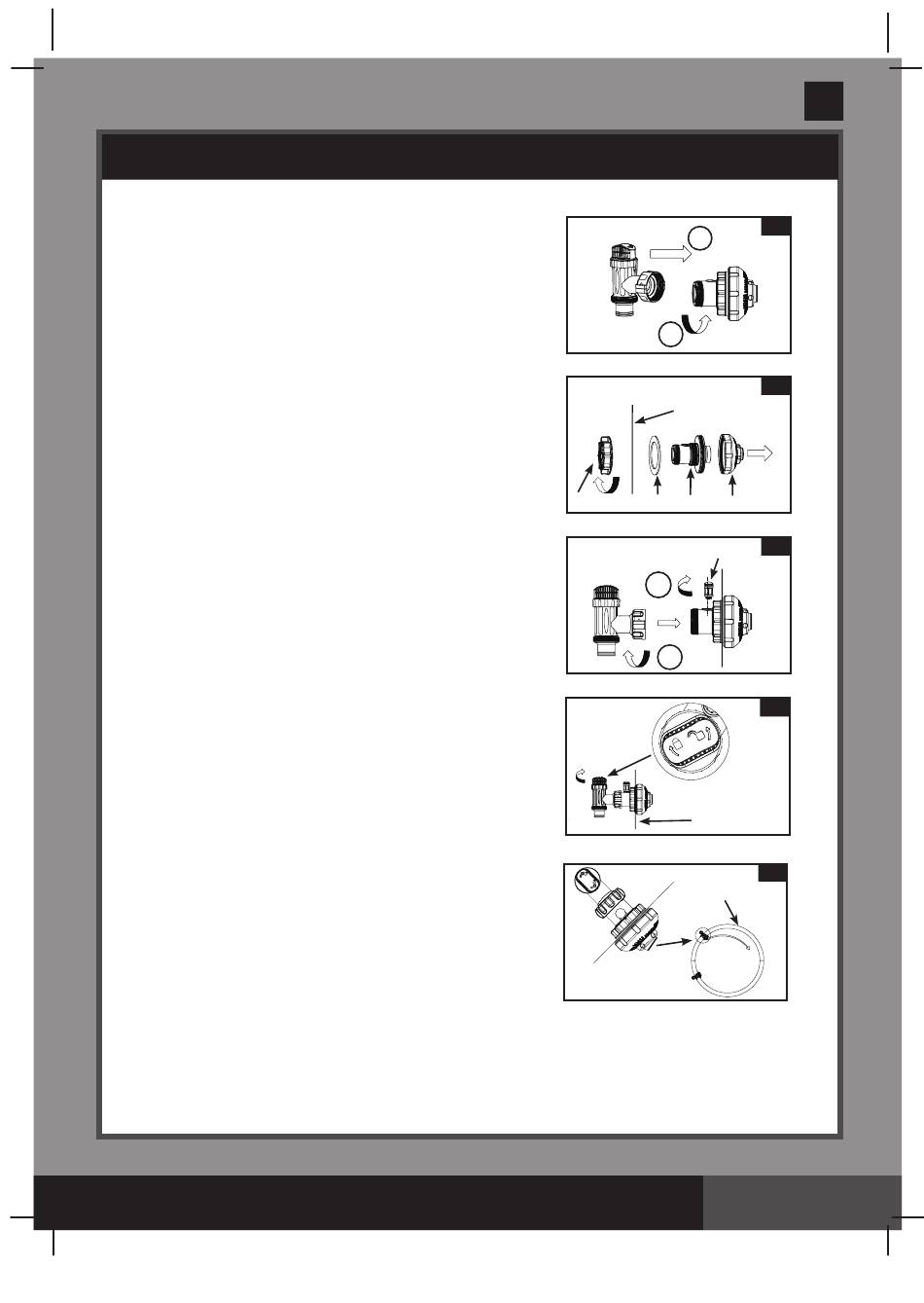

Luftzufuhr (39) an. (siehe dazu Zeichnung 6).
5. Ziehen Sie die verstellbare Beckeneinlaufdüse (27) und
die Siebmutter (24) am Schraubanschluss für die
Luftzufuhr (39) handfest an.
6. Nehmen Sie den Kolbenventilbausatz. Stellen Sie sicher
dass der Stufendichtungsring an der richtigen Stelle
sitzt.
7. Schrauben Sie das Luftstrahlventil (38) am
Schraubanschluss für die Luftzufuhr (39). HINWEIS:
Stellen Sie sicher, dass das Luftstrahlventil fest
angeschraubt ist und nach oben zeigt. Schrauben Sie
den Kolbenventilanschluss im Uhrzeigersinn wieder am
Schraubanschluss für die Luftzufuhr (39) an. (siehe
dazu Zeichnung 7).
8. Drehen Sie den Ventilkolben-Griff im Uhrzeigersinn
auf geschlossene Stelle. Stellen Sie sicher, dass der
Ventilkolben sicher bzw. fest geschlossen ist. Dieser
verhindert, dass das Wasser bei der Befüllung rausfließt
(siehe dazu Zeichnung 8).
9. Für bessere Zirkulationsergebnisse stellen Sie die
Richtung des Mundstückkopfes so ein, dass sie vom
Poolabfluss wegzeigt (siehe dazu Zeichnung 9).
10. Das Becken kann nun mit Wasser gefüllt werden.
Anweisungen hierfür finden sich im Benutzerhandbuch
für das freistehende Becken.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
