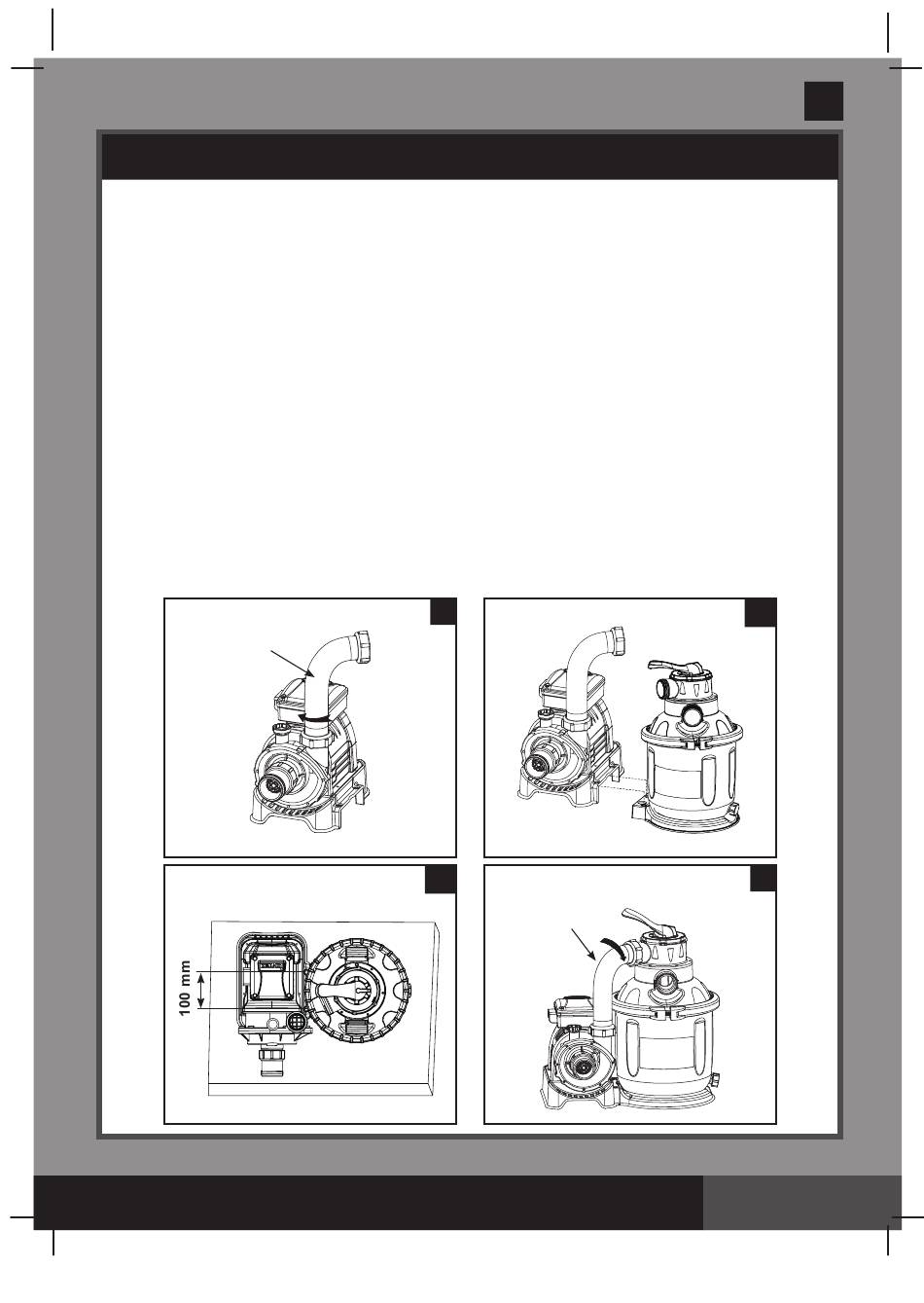

AUFBAUANLEITUNG (fortsetzung)
Pumpenmotor Aufbau:
1.
Platzieren Sie einen L-Form O-Ring (18) auf dem Pumpenmotor-Auslass. Schließen Sie den
Sandfilter-Verbindungsschlauch (13) im Uhrzeigersinn an den Pumpenmotor an (siehe dazu
Zeichnung 20).
2.
Verbinden Sie die Motoreinheit mit der Tankauflagerungsbasis (siehe dazu
Zeichnung 21.1). BEACHTEN SIE: Stellen Sie sicher, dass die Zulaufschlauchverbindung
des Laubfangs in Richtung Pool ausgerichtet ist.
WICHTIG: Generell muss die Filterpumpe in permanent aufrechter Position auf dem
Boden oder einer Unterlage sicher befestigt sein. Erkundigen Sie sich bei den
zuständigen Behörden, ob es Vorschriften in Bezug auf Filterpumpen für überirdische
Schwimmbecken gibt. Falls ja, kann die Filterpumpe auf einer Plattform unter
Verwendung der beiden Befestigungsbohrungen im Boden befestigt werden. Siehe
dazu Zeichnung 21.2.
Um ein zufälliges Umfallen zu verhindern, kann die Filterpumpe auf einem Betonsockel
oder einer hölzernen Plattform befestigt werden.
•
Die Befestigungslöcher haben einen Durchmesser von 6,4 mm, ihr Abstand
beträgt 100 mm.
•
Verwenden Sie zwei Bolzen und Muttern mit einem maximalen Durchmesser
von 6,4 mm.
3. Platzieren Sie einen L-Form O-Ring (11) auf dem Zulaufanschluss des 6-Wege-Ventils.
Schließen Sie den Sandfilter-Verbindungsschlauch (13) im Uhrzeigersinn an den
Zulaufanschluss des 6-Wege-Ventils an (siehe dazu Zeichnung 22).
13
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(193IO) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 04/20/2017
20
21.2
Deutsch
13
193A
21.1
22
Seite 11
