08
Abmessungen
b
l

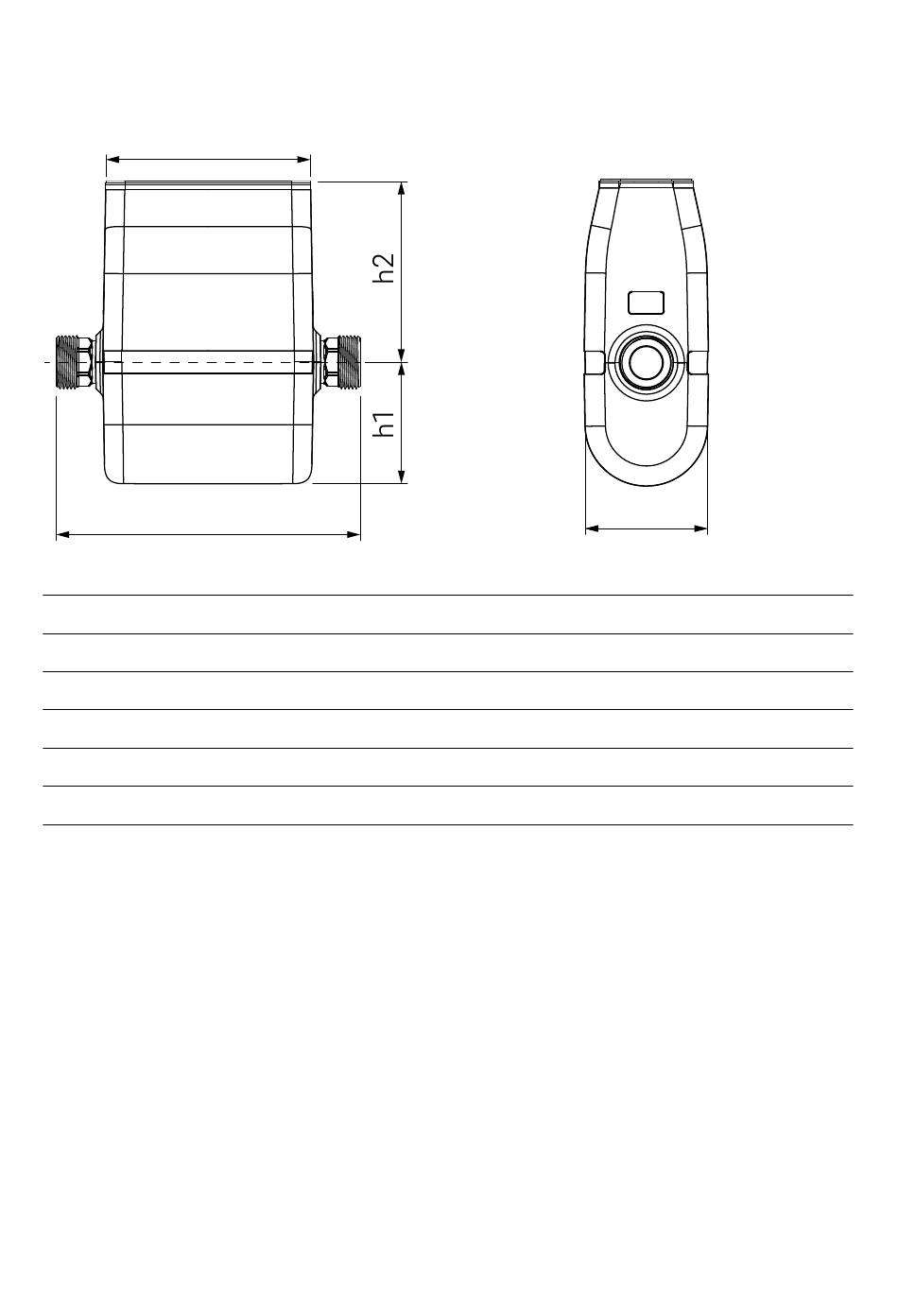

Abb. 02-1 Abmessungen
Breite Gehäuse (ohne Gewindeanschlüsse)
Gesamtlänge (inkl. Gewindeanschlüsse)
Höhe Unterkante - Gewindeachse
Höhe Oberkante - Gewindeachse
Gesamthöhe
Tiefe
t
b
141 mm
l
190 mm
h1
76 mm
h2
113 mm
h1 + h2
189 mm
t
77 mm
