Waagerechte Einbaulage bis 90°
gedreht
Wahlweise kann die RE. GUARD 2.0
Wassersteuerung in der waagerechter
Einbaulage bis auf 90° nach vorn
gedreht werden.
≤90°
X

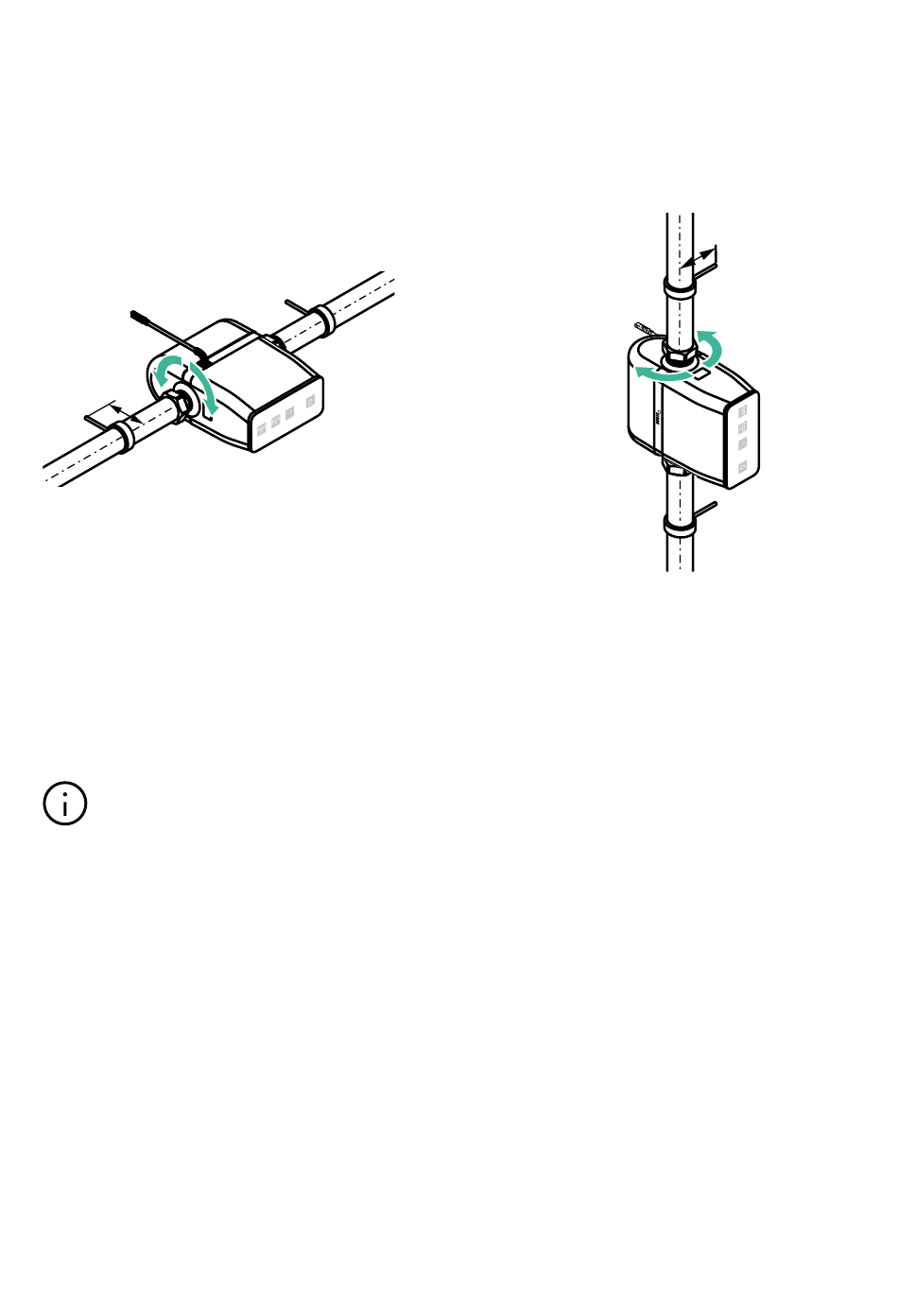

Abb. 03-6 Waagerechte Einbaulage bis 90°
gedreht
X Wandabstand bei 90° ≥ 85 mm
Zu beachten ist hierbei, dass sich der
notwendige Wandabstand X sukzes-
sive erhöht, je weiter das Gerät nach
vorne gedreht wird.
Ein weiteres Drehen nach unten über
90° hinaus kann zu Fehlfunktionen
des Geräts führen.
Bei Verwendung eines Wasserzähler-
bügels kann ein größerer Wand-
abstand notwendig sein.
≤90°
Senkrechte Einbaulage
Wahlweise kann die RE. GUARD 2.0
Wassersteuerung auch in senkrechte
Leitungsabschnitte eingebaut werden.
≤ 90°
Abb. 03-7 Senkrechte Einbaulage
X Wandabstand bei 90° ≥ 85 mm
Die Ausrichtung des Geräts inkl.
Bedienfeld hängt von den örtlichen
Gegebenheiten und der gewünschten
Bedienrichtung ab und kann um 90°
nach rechts oder links gedreht
erfolgen.
Bei Verwendung eines Wasserzähler-
bügels kann ein größerer Wand-
abstand notwendig sein.
17
X
≤ 90°
